Parametry a katalogy

Dimenze (DN)	DN 50, DN 40
Rozsah tlaku	5...30 kPa
Tlak	PN 16
Velikost připojení	2"
Hmotnost	5.80 kg

Katalogový list ke stažení

Stáhnout PDF

Návod ke stažení

Stáhnout PDF

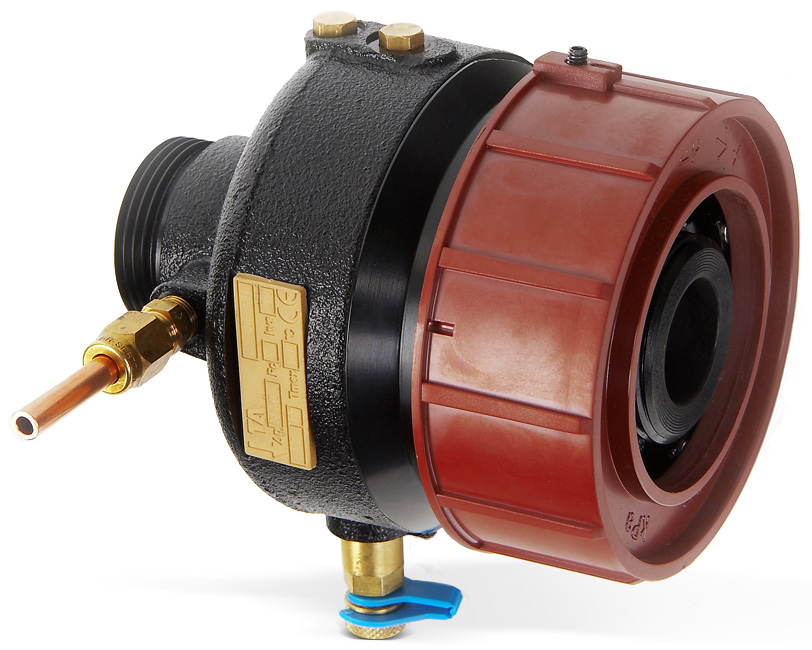

Regulátor je plynule nastavitelný pro tlakové diference 5-30 kPa. Je vhodný pro vytápěcí či chladící aplikace náročné na vysokou teplotu či vysokou tlakovou diferenci. Instalace se provádí na vratné potrubí jak na primární tak i na sekundární straně soustav ve směru průtoku znázorněném na těle regulátoru. Provoz regulátoru je velmi tichý. Díky měřícím vsuvkám je dosahováno přesných vyvažovacích procesů.

Konstrukce a funkce

1. Membrána - na membránu působí tlak z přívodního potrubí skrze impulsní potrubí Δp+ a zavírá tak regulátor

2. Odvzdušňovací šrouby - po napuštění soustavy je vhodné odvzdušnit tělo regulátoru

3. Pružina - působí na membránu z druhé strany a způsobuje společně s tlakem vedeným integrovaným kanálkem z vratného potrubí otevírání ventilu

4. Aretovací šroub - zajišťuje nastavní hodnoty na prstenci

5. Nastavovací prstenec - ovlivňuje sílu pružiny. Pokud dojde k vyrovnání síly pružiny a tlaků působících na membránu, je dosaženo konstantní tlakové diference.
