Parametry a katalogy

Dimenze (DN)	DN 32, DN 25
Rozsah tlaku	5...30 kPa
Tlak	PN 16
Velikost připojení	1 1/4"
Hmotnost	5.75 kg

KATALOGOVÝ LIST ke stažení

Stáhnout PDF

NÁVOD ke stažení

Stáhnout PDF

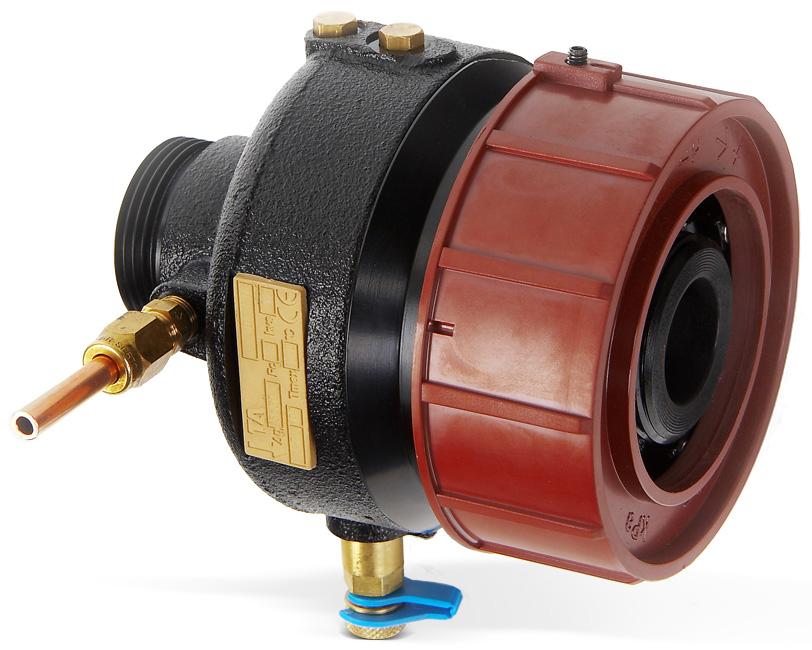

Regulátor je plynule nastavitelný pro tlakové diference 5-30 kPa. Je vhodný pro vytápěcí či chladící aplikace náročné na vysokou teplotu či vysokou tlakovou diferenci. Instalace se provádí na vratné potrubí jak na primární tak i na sekundární straně soustav ve směru průtoku znázorněném na těle regulátoru. Provoz regulátoru je velmi tichý. Díky měřícím vsuvkám je dosahováno přesných vyvažovacích procesů.

Konstrukce a funkce

1. Membrána - na membránu působí tlak z přívodního potrubí skrze impulsní potrubí Δp+ a zavírá tak regulátor

2. Odvzdušňovací šrouby - po napuštění soustavy je vhodné odvzdušnit tělo regulátoru

3. Pružina - působí na membránu z druhé strany a způsobuje společně s tlakem vedeným integrovaným kanálkem z vratného potrubí otevírání ventilu

4. Aretovací šroub - zajišťuje nastavní hodnoty na prstenci

5. Nastavovací prstenec - ovlivňuje sílu pružiny. Pokud dojde k vyrovnání síly pružiny a tlaků působících na membránu, je dosaženo konstantní tlakové diference.
