Danfoss AVTQ DN 15 (obj. č. 003L7015) je průtokově kompenzovaný samočinný termostatický regulátor teploty určený primárně pro systémy dálkového vytápění s deskovými výměníky tepla pro okamžitou přípravu teplé vody. Regulátor zabraňuje přehřátí výměníku tepla v době, kdy není odebírána teplá voda, a to rychlým uzavřením přívodu tepla. Teplotu přípravy teplé vody lze individuálně nastavit v rozsahu 45–60 °C.

Funkce

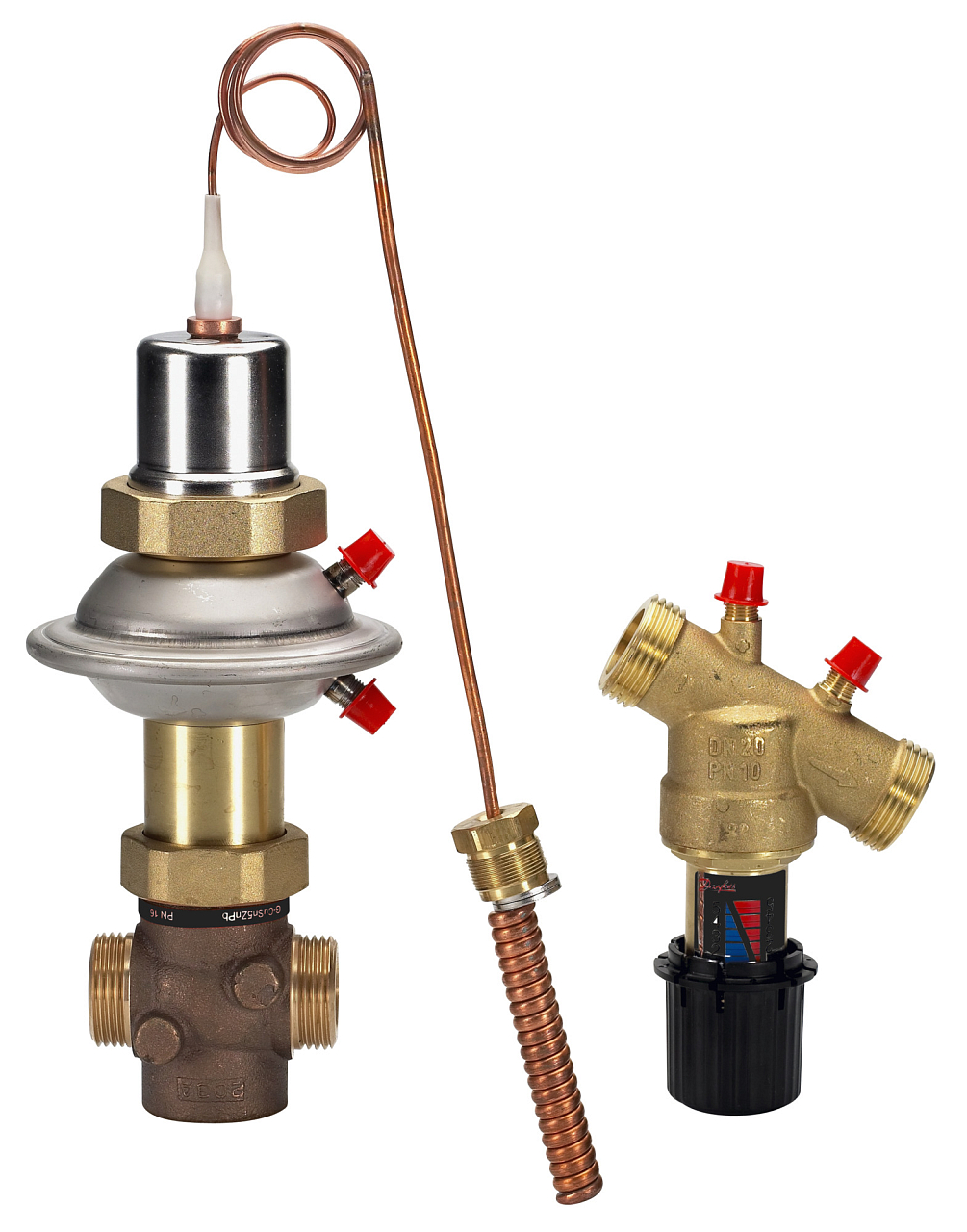

Regulátor AVTQ se skládá z termostatického pohonu s membránovým elementem, hlavního ventilu a řídicího (pilotního) ventilu. Termostatický pohon s membránovým elementem a hlavní ventil jsou instalovány na primární straně (straně dálkového vytápění), pilotní ventil je umístěn na sekundární straně (straně teplé vody). Membrána je propojena s pilotním ventilem kapilárními trubkami.

Při odběru teplé vody vzniká průtokem přes pilotní ventil tlakový rozdíl, který prostřednictvím membránového elementu zvyšuje teplotní úroveň z klidového chodu (přibližně 40 °C) na nastavenou provozní teplotu. To způsobí otevření hlavního ventilu na primární straně a přísun tepla do výměníku. Jakmile teplota dosáhne nastavené hodnoty, hlavní ventil se uzavře. Klidový chod zabraňuje vychladnutí potrubí dálkového topení.

Regulátor se instaluje výhradně do vratného potrubí primární strany výměníku tepla. Pilotní ventil se instaluje do přívodního potrubí sekundární strany. Čidlo lze instalovat v libovolné poloze.

Vlastnosti

• Průtokově kompenzovaný samočinný provoz – není potřeba external napájení ani řídicí elektronika
• Tlakově řízené otevírání/zavírání při zahájení/ukončení odběru teplé vody
• Plynulé nastavení provozní teploty v rozsahu 45–60 °C
• Trvalá klidová teplota přibližně 40 °C (ochrana potrubí dálkového topení před vychladnutím)
• Vhodný pro deskové výměníky tepla s výkonem až 75 kW
• Montáž do vratného potrubí primární strany
