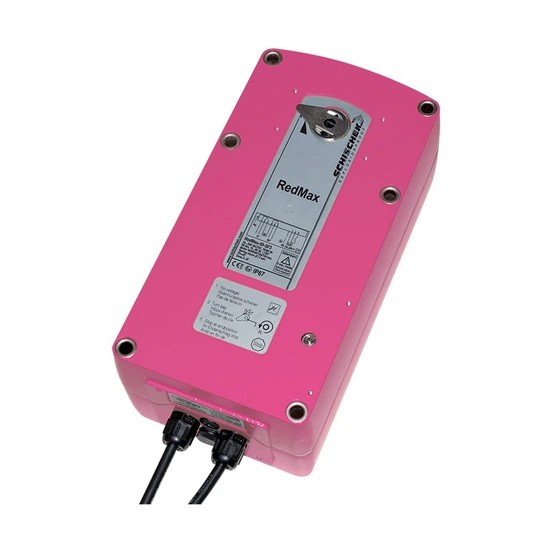

Servopohon RedMax-30-BF pro čtvrtotáčkové armatury a klapky do zóny 2 a 22 (ATEX). Kroutící moment 30 Nm, napájení 24–240 VAC/DC, pružinový zpětný chod při výpadku napětí. Více informací
Na objednávku
| Atex | Zóna 22, Zóna 2 |
| Doba přestavení | 40 / 60 / 90 / 120 / 150s |
| Kroutící moment | 30 Nm |
| Napájení | 24...240 VAC |
| Ovládání | On-off, 3-bodové |
| Výstup | 4...20 mA, 0...10 VDC |
| Hmotnost | 9.50 kg |
Datový list EN ke stažení
Stáhnout PDFRedMax-30-BF je elektrický otočný (čtvrtotáčkový) servopohon s certifikací do výbušného prostředí zóny 2 (plyny) a zóny 22 (prachy) dle směrnice ATEX 2014/34/EU. Pohání požární a kouřové klapky, VAV systémy, kulové kohouty a škrticí klapky s kroutícím momentem 30 Nm a integrovanou bezpečnostní pružinovou funkcí (spring return).
RedMax-30-BF je určený pro nasazení v chemickém, farmaceutickém a průmyslovém provozu a na těžebních plošinách (offshore/onshore), kde hrozí výskyt hořlavých plynů, par, mlh nebo prachu. Používá se k ovládání požárních a kouřových klapek, VAV systémů, kulových kohoutů a škrticích klapek ve vzduchotechnice a technologických rozvodech. Je certifikovaný pro zónu 2 (plyny) a zónu 22 (prachy) podle ATEX 2014/34/EU.
Integrovaná univerzální napájecí jednotka se samočinně přizpůsobí připojenému napětí v rozsahu 24–240 VAC/DC, takže není potřeba objednávat samostatné varianty podle napájecí sítě. Dobu chodu motoru (40 / 60 / 90 / 120 / 150 s/90°) i kroutící moment lze nastavit desetipolohovým přepínačem přímo na pohonu. Automatické seřízení koncových poloh se spustí stiskem tlačítka na alespoň 3 sekundy – pohon si během přibližně 60 sekund sám najede na obě krajní polohy a signalizuje průběh zeleně blikající LED.
Při výpadku napájení pohon do 1 sekundy zahájí pružinový zpětný chod do koncové polohy (přibližně 20 sekund na 90°). Dva integrované pomocné spínače (5° a 85°) signalizují polohu klapky a jiskrově bezpečný (Ex-i) obvod umožňuje přímé připojení teplotního spouštěče ExPro-TT pro požární klapky splňující normy EN 15650, EN 1366-2 a EN 13501-3. Kryt s ochranou IP66/IP67 je z hliníkové slitiny, volitelně s povrchovou úpravou odolnou mořské vodě nebo v provedení z nerezové oceli pro agresivní prostředí.
Tovární nastavení a technické parametry:
Pohon má přímou spojku s dvojhranem 16 × 16 mm, kterou se nasadí přímo na hřídel klapky nebo kohoutu. Směr otáčení se volí montáží pohonu vlevo nebo vpravo od armatury.
Ano, pro elektrické připojení v zóně 2 nebo 22 je nutná samostatná svorkovnicová skříň s Ex-e certifikací (např. RedBox), která není součástí dodávky pohonu. Ke skříni se pohon připevňuje montážním držákem MKK-M.
Při výpadku napájecího napětí na svorce 1 nebo 2 pohon do 1 sekundy zahájí pohyb pružinou do koncové polohy, kterou dosáhne za přibližně 20 sekund na 90°. Funkce proběhne i v případě, že se napětí obnoví během zpětného chodu.
Ano, integrovaný ohřev udržuje funkčnost pohonu do −40 °C okolní teploty. Ohřev vyžaduje trvalé napájení na svorkách 1 a 2 a při venkovní instalaci se doporučuje ochranný kryt proti povětrnosti (WS-M).
Ano, oba parametry se nastavují desetipolohovým přepínačem přímo na pohonu bez nutnosti speciálního nářadí. Nová hodnota se uplatní při další operaci pohonu, přičemž nastavovat lze pouze v klidovém stavu bez přiloženého napětí.
