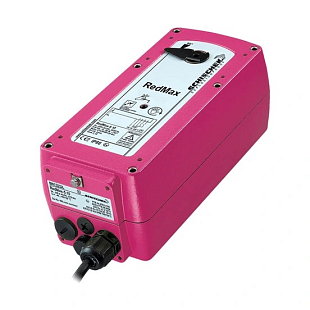

Name: REDMAX-15-BF SERVOPOHON EEX
Brand: SCHISCHEK
Price: 51604 CZK
Availability: OutOfStock

Parametry a katalogy

Atex	Zóna 22, Zóna 2
Doba přestavení	3 / 15 / 30 / 60 / 120 s
Kroutící moment	15 Nm
Napájení	24...240 VAC
Ovládání	On-off, 3-bodové
Výstup	4...20 mA, 0...10 VDC
Hmotnost	3.80 kg

Datový list EN ke stažení

Stáhnout PDF

Schischek RedMax-15-BF je explozivzdorný čtvrtotáčkový servopohon pro provoz v prostředí s nebezpečím výbuchu (zóna 2, 22). Ovládá požární a protikouřové klapky, VZT klapky, kulové kohouty a škrticí klapky a v případě přerušení napájení je uzavře pomocí integrované vratné pružiny.

Kde servopohon využijete

RedMax-15-BF je určený pro instalace v chemickém, farmaceutickém a průmyslovém prostředí i na offshore a onshore zařízeních, kde hrozí výskyt hořlavých plynů, par, mlh nebo prachu (zóna 2 a 22 podle ATEX). Ovládá požární, kouřové a uzavírací klapky, VZT systémy, kulové kohouty a škrticí klapky. Díky vratné pružině spolehlivě uzavře klapku i při výpadku napájení, což je klíčové pro požární a bezpečnostní aplikace.

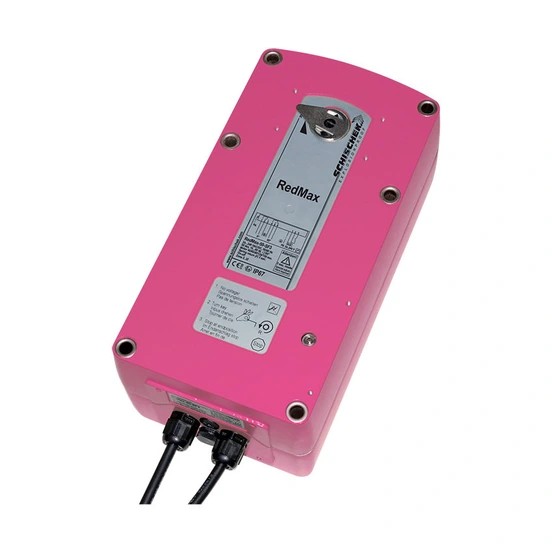

Servopohon Schischek RedMax-15-BF na požární klapce

Nastavení a instalace bez dalších nástrojů

Krouticí moment a doba běhu (3/15/30/60/120 s na 90°) se nastavují přímo na pohonu pomocí 10polohového přepínače, bez potřeby speciálního nářadí. Funkce automatického seřízení při prvním spuštění najde koncové polohy a přizpůsobí se skutečnému zatížení klapky nebo armatury. Přímé připojení dvojhranem 12 × 12 mm zjednodušuje montáž na hřídel klapky nebo ventilu.

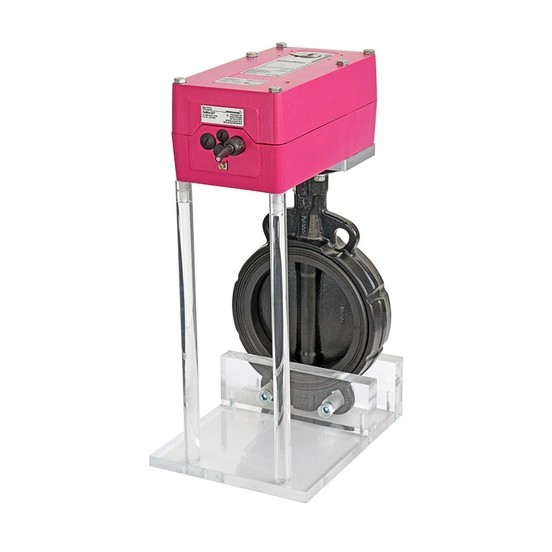

Ovládací prvky a nastavení servopohonu RedMax

Přímé připojení bezpečnostního čidla teploty

Pohon obsahuje jiskrově bezpečný (Ex-i) obvod pro přímé připojení teplotního spínače ExPro-TT přes konektor M12, bez nutnosti dalšího převodníku. Dva integrované pomocné spínače signalizují koncové polohy při 5° a 85° natočení. Při sepnutí ExPro-TT nebo výpadku napájení pohon dojede do koncové polohy silou vratné pružiny.

Výrobní nastavení a specifikace:

Tovární nastavení: 15 Nm, doba běhu 30 s/90°
Krouticí moment (motor): 15 Nm
Krouticí moment (pružina): min. 15 Nm
Napájení: 24–240 V AC/DC ± 10 %, 50–60 Hz ± 20 %
Úhel natočení: 95° (vč. 5° předpětí)
Doba běhu motoru: 3/15/30/60/120 s/90° (nastavitelná na místě)
Doba zpětného chodu pružinou: cca 3 nebo 10 s/90°

Krytí: IP66
Rozměry (D × Š × V): 210 × 95 × 80 mm
Hmotnost: cca 3,5 kg (hliníkové provedení), cca 7 kg (nerezové provedení)
Pracovní teplota: -40 až +40 °C (T6) / -40 až +50 °C (T5)
ATEX certifikace: EPS 18 ATEX 1 216 X, II 3 (3) G Ex db [ic Gc] IIC T6, T5 Gc; II 3 (3) D Ex tc [ic Dc] IIIC T80 °C, T95 °C Dc
IECEx certifikace: IECEx EPS 18.0107X

Časté dotazy

Je pro elektrické zapojení pohonu v zóně 2/22 potřeba svorkovnicová skříň?

Ano. Pro připojení v prostředí s nebezpečím výbuchu je nutná Ex-e svorkovnicová skříň (např. RedBox), samotný pohon nemá vlastní prostor pro připojení kabelů v Ex zóně.

Funguje pohon i bez připojeného teplotního čidla ExPro-TT?

Ne. RedMax-15-BF je konstruován tak, aby pracoval pouze společně s teplotním spínačem ExPro-TT připojeným do integrovaného Ex-i obvodu.

Jak se mění doba běhu a krouticí moment pohonu?

Pomocí 10polohového přepínače přímo na pohonu, podle přiřazení v technickém listu. Nastavení se projeví při dalším spuštění a mělo by se provádět v klidovém stavu bez připojeného napětí.

Kolik bezpečnostních zdvihů pružinou pohon vydrží?

Výrobce garantuje minimálně 10 000 bezpečnostních zdvihů při 10 s/90° nebo minimálně 1 000 zdvihů při 3 s/90°, v závislosti na konstrukci klapky a prostředí.

Je nutná pravidelná údržba pohonu?

Pohon je bezúdržbový, výrobce ale doporučuje roční kontrolu funkčnosti a elektrického zapojení podle EN/IEC 60079-17. Ex-pohon nesmí být otevírán zákazníkem.
