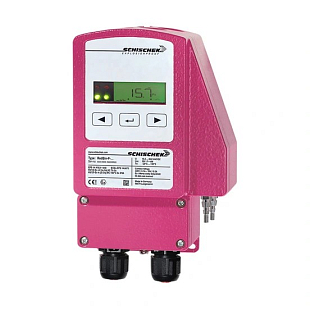

Name: RedBin P-500-2
Brand: SCHISCHEK
Price: 14239 CZK
Availability: OutOfStock

Parametry a katalogy

Atex	Zóna 22, Zóna 2
Krytí IP	IP 66
Napájení	24 VAC
Rozsah tlaku	+/- 500 Pa
Hmotnost	1.00 kg

Datový list EN ke stažení

Stáhnout PDF

RedBin-P-500-2 je elektrický tlakový a diferenční tlakový spínač Schischek (Rotork) určený do výbušného prostředí zóny 2 (plyny, páry, mlhy) a zóny 22 (prach). Měří v rozsahu 0–500 Pa a nabízí dva nezávisle nastavitelné spínací výstupy s vlastním bodem sepnutí, hysterezí a spínacími vlastnostmi.

Kde produkt využijete

Spínač se používá pro monitorování tlaku a diferenčního tlaku ve vzduchotechnice (VZT), v chemickém a farmaceutickém průmyslu a v provozech typu offshore/onshore, kde hrozí výskyt hořlavých plynů, par nebo prachu. Je určen do prostor klasifikovaných jako zóna 2 (plyn) a zóna 22 (prach) podle směrnice ATEX 2014/34/EU. Instalace se provádí přímo v hlídaném prostoru díky integrované Ex svorkovnici.

RedBin-P-500-2 tlakový spínač Schischek instalovaný ve VZT potrubí

Nastavení a certifikace

Spínací body, hystereze a doba náběhového přemostění (AUB) se nastavují v menu pomocí podsvíceného LC displeje a tří tlačítek, bez nutnosti dalšího software nebo nářadí. Součástí je i kompenzace nulového bodu podle montážní polohy. Spínač je certifikován podle směrnice ATEX 2014/34/EU (EPS 14 ATEX 1 658) a IECEx (IECEx EPS 14.0075) a splňuje požadavky na krytí IP66.

Výrobní nastavení:

Hystereze (výchozí): 10 Pa (nastavitelné 0,5–50 Pa)
Doba náběhového přemostění (AUB): 120 s (nastavitelné 3–240 s)
Zpoždění sepnutí: 0 s / vypnuto

Napájení: 24 VAC/DC ±20 %, 50/60 Hz
Maximální zátěž výstupu: 0,5 A (30 VAC/DC), 0,1 A (250 VAC), 0,1 A (220 VDC)

Časté dotazy

Musí instalaci provádět odborník?

Ano. Jde o zařízení do výbušného prostředí, instalace musí být provedena kvalifikovanou osobou v souladu s ATEX pravidly a normou EN/IEC 60079-14. Před otevřením svorkovnice je nutné vypnout napájecí napětí.

Jaký je rozdíl mezi RedBin-P-500 a RedBin-P-500-2?

Provedení -2 má navíc druhý spínací výstup s vlastním nastavitelným bodem sepnutí, zatímco základní RedBin-P-500 má výstup jeden.

Jak často je potřeba spínač kontrolovat nebo udržovat?

Senzor je bezúdržbový, výrobce nicméně doporučuje roční kontrolu v souladu s normou EN/IEC 60079-17. Čištění se provádí pouze vlhkým hadříkem.

Jaké certifikace spínač má?

Spínač splňuje směrnici ATEX 2014/34/EU (EPS 14 ATEX 1 658), certifikaci IECEx (IECEx EPS 14.0075) a je schválen pro Class I, Division 2, Groups A, B, C, D podle CSA/NEC.

Jak se nastavuje nulový bod po instalaci?

Přípojky P+ a P− se dočasně propojí zkratovací trubičkou a kompenzace se provede přes menu 14. Před tím by měl být spínač minimálně 15 minut připojen k napájení, aby dosáhl provozní teploty.
