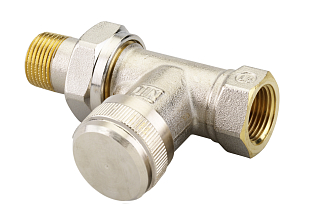

Radiátorové šroubení Danfoss RLV DN 10, přímé, poniklované, s vnitřním závitem 3/8", s možností přednastavení průtoku, uzavření okruhu a vypuštění radiátoru. Více informací
Na objednávku
| Velikost připojení k radiátoru | RP 3/8" |
| Druh ventilu | Přímý |
| Typ připojení | Vnitřní závit |
| Velikost připojení | DN 10 |
| Hmotnost | 0.20 kg |
Datový list CZ ke stažení
Stáhnout PDF
Instalační příručka ke stažení
Stáhnout PDFDanfoss RLV DN 10 přímé je poniklované uzavírací šroubení pro montáž na zpátečku radiátoru v dvoutrubkových otopných soustavách. V jednom mosazném tělese (Ms 58) kombinuje funkci uzavření okruhu s možností přednastavení maximálního průtoku topné vody imbusovým klíčem 6 mm. Šroubení je továrně nastaveno do plně otevřené polohy (Kvs = 1,9 m³/h) a rozměry odpovídají normě DIN 3842-1.
RLV DN 10 je určeno pro připojení deskových, článkových i konvektorových radiátorů s bočním závitovým vývodem 3/8" k otopné soustavě na straně zpátečky. Hodí se do dvoutrubkových rozvoden v bytových i komerčních objektech. Šroubení lze napojit na měděné, ocelové, PEX nebo AluPEX potrubí pomocí lisovacích přípojek Danfoss. Aby nedocházelo k usazeninám a korozi, musí složení topné vody odpovídat směrnici VDI 2035.
Maximální průtok radiátorem lze omezit otočením vřetene imbusovým klíčem 6 mm – při 1 otáčce je Kv přibližně 0,6 m³/h, při 2 otáčkách cca 1,2 m³/h, plně otevřeno Kvs = 1,9 m³/h. Při demontáži nebo opravě konkrétního radiátoru lze okruh uzavřít bez zásahu do zbytku soustavy. Jako příslušenství je dostupný vypouštěcí kohout (003L0152) s hadicovým vývodem 3/4", jehož rameno se otočí do libovolné polohy – to umožní snadné a čisté vypuštění radiátoru.
Šroubení RLV je určeno pro montáž na výstup radiátoru – tedy na stranu zpátečky otopné soustavy. Montuje se tak, aby krytka ventilu směřovala od stěny dopředu. Jedině v tomto uložení lze následně snadně nasadit vypouštěcí armaturu a nastavit průtok.
Nejprve zavřete vřeteno imbusovým klíčem 6 mm. Pak průtok nastavte postupným otevíráním – počet otáček určuje výslednou Kv hodnotu. Při 1 otáčce je Kv přibližně 0,6 m³/h, při 2 otáčkách cca 1,2 m³/h a plně otevřeno Kvs = 1,9 m³/h. Továrně je šroubení nastaveno do plně otevřené polohy.
K šroubení RLV je dostupný vypouštěcí kohout (obj. č. 003L0152) s hadicovým vývodem 3/4". Postup: uzavřete vstup radiátoru (termostatickou hlavici dočasně nahraďte ručním kolečkem Danfoss 013G3300), odšroubujte krytku šroubení, zavřete šroubení klíčem 6 mm, namontujte vypouštěcí kohout a otočte jeho rameno do požadované polohy. Pak otevřete šroubení a radiátor vypusťte.
Šroubení RLV lze napojit na měděné, ocelové, PEX nebo AluPEX potrubí pomocí lisovacích přípojek Danfoss. Na straně radiátoru je vnější závit R 3/8", na straně potrubí vnitřní závit Rp 3/8". Dostupné jsou i rohové varianty RLV – pro zpátečku s přípojkou vedenou do stěny slouží rohový typ DN 10 (003L0141).
