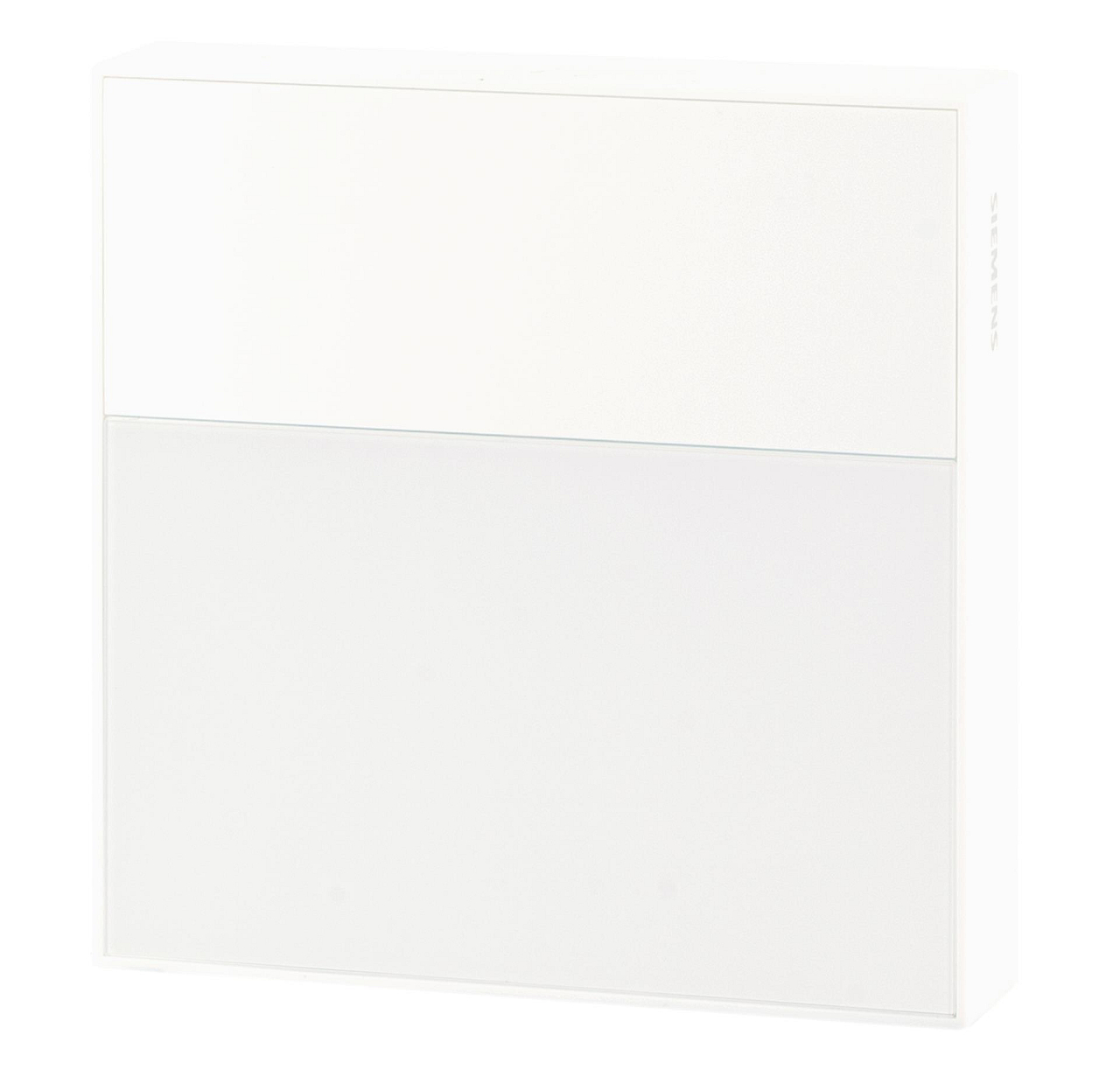

Prostorové teplotní čidlo Siemens QAA2120 pro nástěnnou montáž v systémech vytápění, větrání a klimatizace budov. Snímací prvek LG-Ni 1000 (třída B), měřicí rozsah 0–50 °C, krytí IP30. Více informací
Na objednávku
| Krytí IP | IP 30 |
| Teplotní rozsah | 0...50 °C |
| Typ snímače | LG-Ni 1000 |
| Hmotnost | 0.14 kg |
Návod k instalaci ke stažení
Stáhnout PDF
Datový list CZ ke stažení
Stáhnout PDFProstorové teplotní čidlo Siemens QAA2120 je pasivní snímač teploty pro nástěnnou montáž, určený pro automatizační a regulační systémy budov. Měří teplotu vzduchu v místnosti pomocí odporového měřicího prvku LG-Ni 1000 (třída B) a naměřenou hodnotu předává regulátoru vytápění, větrání nebo klimatizace.
Čidlo je určené pro měření prostorové teploty v budovách vybavených systémem řízení vytápění, větrání a klimatizace (HVAC). Typicky se instaluje v kancelářích, zasedacích a konferenčních místnostech, učebnách a školicích prostorách, hotelových pokojích, vstupních halách a recepcích. Použití najde i v prostorách pro společenské akce, maloobchodních provozovnách, na toaletách a v šatnách, na klinikách nebo ve fitness a wellness centrech.
Čidlo se skládá ze dvou částí – vlastního snímacího prvku s elektronikou a montážní základové desky s připojovací svorkovnicí, která se upevňuje na stěnu nebo na běžnou elektroinstalační krabici. Kabel lze přivést zezadu (skryté zapojení), shora nebo zespodu. Měřicí prvek LG-Ni 1000 (třída B) mění svůj elektrický odpor v závislosti na teplotě; tuto hodnotu dále zpracovává připojený regulátor. Přesnost měření při 25 °C je ±0,575 K (typicky), časová konstanta t63 je ≤ 7 min v závislosti na proudění vzduchu a tepelné vazbě ke stěně.
Technické specifikace:
Čidlo se montuje na stěnu přibližně 1,5 m nad podlahou, minimálně 50 cm od sousední stěny. Neumisťujte ho do výklenků, za závěsy, do blízkosti zdrojů tepla nebo osvětlení, nad radiátory ani na místa s přímým slunečním zářením. Kabel by měl být utěsněn průchodkou nebo těsnicím tmelem, aby průvan neovlivňoval přesnost měření.
Čidlo QAA2120 je kompatibilní s regulátory řady PXC4/5/7, TXM1.8U, TXM1.8X, TXM1.8P, kombinací ELC.E14 s EM.8U/EM1.8U, DXR2/DXR1 a RDG2. Před nasazením s jiným regulátorem než uvedeným doporučujeme ověřit kompatibilitu – výrobce u kombinací mimo tento seznam neposkytuje záruku.
Maximální povolená délka kabelu závisí na konkrétním regulátoru, ke kterému je čidlo připojeno, a je uvedena v katalogovém listu daného regulátoru. Připojovací vodiče jsou záměnné, čidlo nemá polaritu.
Na přesnost měření má vliv převládající proudění vzduchu v místnosti, povrch stěny (drsný nebo hladký), materiál stěny (dřevo, omítka, beton, cihla) a typ stěny (vnitřní, nebo vnější). Vyvarujte se proto umístění na nevytápěné části budovy, například na vnější stěny.
