Prostorové čidlo teploty Siemens QAA2160D s displejem (S55720-S663)

Prostorové čidlo teploty Siemens QAA2160D s displejem (S55720-S663)
Prodloužená záruka 5 let

Prostorové čidlo teploty Siemens QAA2160D s displejem (S55720-S663)

SIEMENS
  • Kód produktu: QAA2160D
  • EAN: 4047625032739
  • Kód výrobce: QAA2160D
  • Záruka: 5 let

Siemens QAA2160D je aktivní prostorové čidlo teploty s dotykovým LCD displejem, určené pro měření v systémech VZT a vytápění. Konfiguruje se mobilní aplikací Quick Config přes NFC. Rozsah 0–50 °C, přesnost až ±0,2 K. Více informací

  • Dostupnost

    Na objednávku

  • Není skladem
Ceníková cena 5 070 Kč
Cena bez DPH 3 352 Kč
Cena s DPH 21 % 4 056 Kč
− +

Parametry a katalogy

Krytí IP IP 30
Teplotní rozsah 0...50 °C
Výstupní signál 4-20 mA, 0...20 V, 0...10 V, 0-20 mA, 0-10 mA
Hmotnost 0.18 kg

Datový list CZ ke stažení

Stáhnout PDF

Návod k instalaci ke stažení

Stáhnout PDF

Siemens QAA2160D je aktivní prostorové čidlo teploty s dotykovým LCD displejem, určené pro montáž na stěnu v rámci systémů vytápění, větrání a klimatizace (VZT/HVAC). Měří teplotu v místnosti a naměřenou hodnotu převádí na standardní signálový výstup pro připojení k automatizační stanici nebo regulátoru.

Kde čidlo využijete

Čidlo je určené pro nástěnnou montáž v kancelářích, zasedacích místnostech, učebnách, hotelových pokojích nebo obchodních prostorách – všude tam, kde je potřeba měřit prostorovou teplotu a předávat ji do systému automatizace budov (BMS). Díky LCD displeji lze naměřenou hodnotu zároveň sledovat přímo na místě.

Čidlo se zapojuje na automatizační stanice a regulátory Siemens (řady Desigo PXC, DXR, Desigo Essentials), případně na jakýkoli jiný regulátor schopný zpracovat standardní analogový signál.

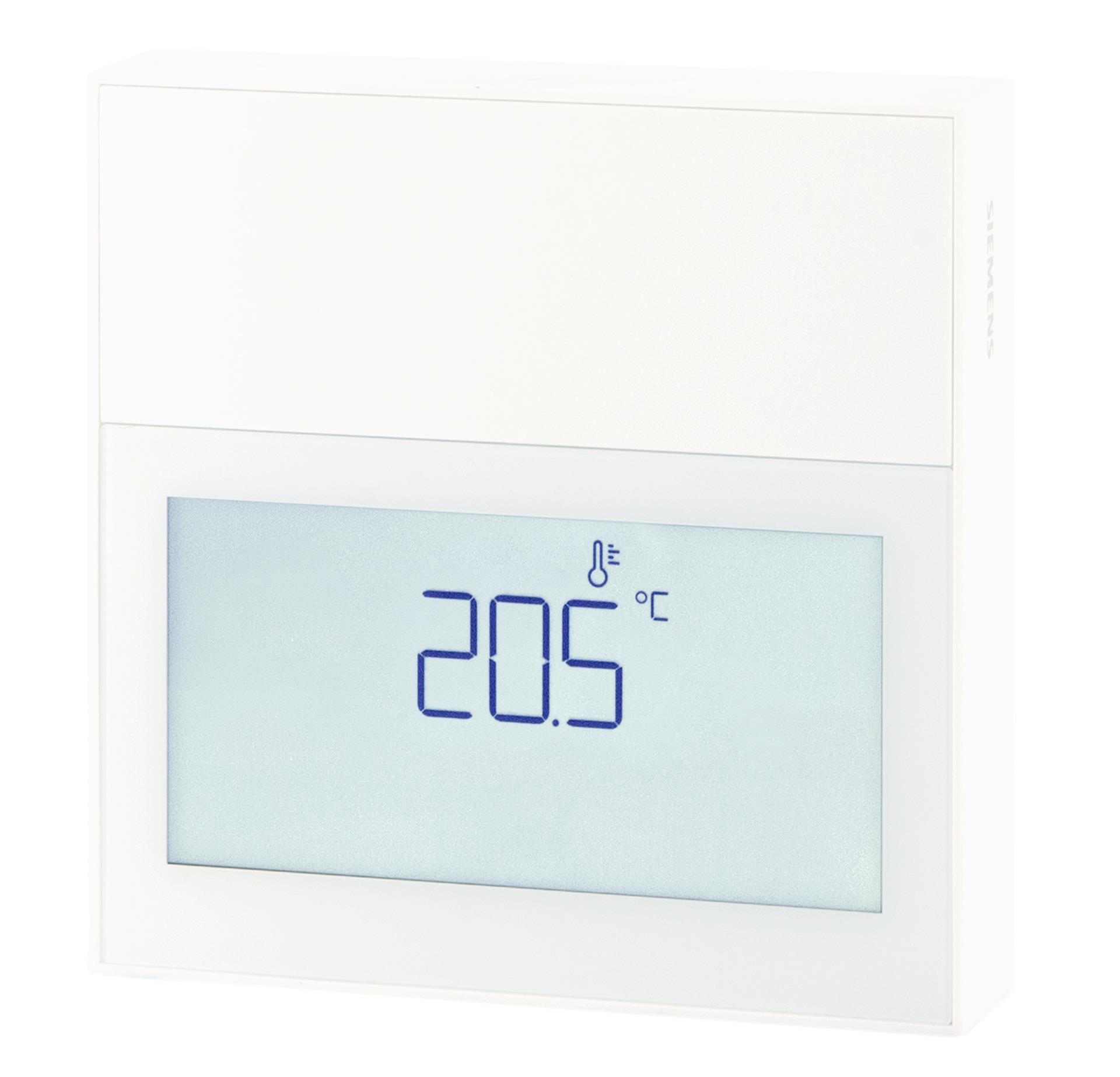

Siemens QAA2160D na stěně v kanceláři

Konfigurace mobilní aplikací přes NFC

Parametry čidla (měřicí rozsah, typ výstupního signálu, korekce naměřené hodnoty) se nastavují bezkontaktně mobilní aplikací Siemens Quick Config prostřednictvím NFC. Nastavení funguje i u čidla bez napájení, přímo v originálním balení – stačí přiblížit telefon na vzdálenost do 2 cm od NFC antény čidla na dobu 2–3 sekund.

Nastavení pomocí mobilní aplikace

Aplikace Siemens Quick Config umožňuje bezkontaktní čtení a zápis parametrů čidla přes NFC – včetně nastavení měřicího rozsahu výstupu, korekce naměřené hodnoty nebo ochrany PIN kódem. Aplikace vyžaduje telefon s podporou NFC (např. iPad NFC nepodporuje).

Technické specifikace:

  • Měřicí rozsah teploty: 0–50 °C
  • Snímací prvek: NTC 10k
  • Přesnost měření při 23 °C: ±0,2 K (napěťový výstup), ±0,3 K (proudový výstup), typicky
    • V rozsahu 15–35 °C: ±0,4 K (typicky)
    • V rozsahu 5–50 °C: ±0,7 K (typicky)
  • Výstupní signál: DC 0–10 V, 0–5 V, 2–10 V, 4–20 mA, 0–10 mA, 0–20 mA (volitelné)
  • Napájecí napětí: AC 24 V ±20 % nebo DC 15–35 V (SELV)
  • Krytí: IP30 dle EN 60529
  • Rozměry: 88 × 88 × 22 mm
  • Hmotnost: 0,18 kg (vč. obalu)
  • Barva: bílá (RAL 9016)

Časté dotazy

Ne, QAA2160D měří pouze teplotu. Verze se snímáním relativní vlhkosti nese označení QFA226.., verze s CO2 a TVOC označení QPA2...

Ano. Parametry lze číst i zapisovat přes NFC i u čidla bez napájení, klidně ještě v originálním balení.

Čidlo se montuje na stěnu přibližně 1,5 m nad podlahou, minimálně 50 cm od sousední stěny, mimo přímé sluneční záření a mimo blízkost zdrojů tepla nebo průvanu.

S automatizačními stanicemi Desigo PXC4/PXC5/PXC7, univerzálními moduly TXM1.8U/TXM1.8X, regulátorem Desigo Essentials ELC.E14 s modulem EM.8U, regulátory Desigo DXR2/DXR1, a obecně s jakýmkoliv zařízením zpracovávajícím standardní signál DC 0–10 V, 4–20 mA a další podporované varianty.
