Name: Prostorové čidlo teploty Ex Schischek TFR-2G-Pt1000
Brand: SCHISCHEK
Price: 6614 CZK
Availability: OutOfStock

Parametry a katalogy

Atex	Zóna 22, Zóna 2, Zóna 1
Rozsah měření	-30...60 °C
Typ snímače	Pt 1000
Hmotnost	2.00 kg

Datový list EN ke stažení

Stáhnout PDF

Schischek TFR-2G3D-Pt1000 je pasivní prostorové čidlo teploty určené pro instalaci ve výbušném prostředí zón 1, 2 a 22 podle směrnice ATEX 2014/34/EU. Snímací prvek Pt1000 mění svůj odpor v závislosti na teplotě a ve spojení s jiskrově bezpečným převodníkem poskytuje výstupní signál 0–10 V DC nebo 4–20 mA. Určeno pro techniky a projektanty MaR v provozech s nebezpečím výbuchu.

Kde produkt využijete

Čidlo měří prostorovou teplotu v obytných, kancelářských a komerčních prostorách i v průmyslových provozech s nekondenzující, neagresivní okolní atmosférou. Díky certifikaci pro zóny 1, 2 a 22 se používá i tam, kde hrozí výbuch výbušné atmosféry – například v chemickém a petrochemickém průmyslu, na plynových a olejových zařízeních nebo ve výrobních halách se zvýšeným rizikem.

Samotné čidlo je pasivní a bez vlastního napájení – propojuje se s jiskrově bezpečným převodníkem umístěným mimo nebezpečnou zónu.

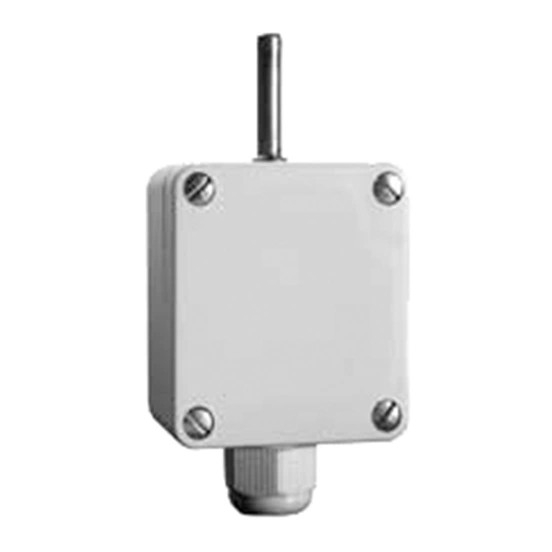

Schischek TFR-2G3D-Pt1000 prostorové čidlo teploty

Zapojení čidla TFR-2G3D-Pt1000 s převodníkem Stahl EXL-IM-9182

Jak čidlo funguje

Čidlo je jednoduchý elektrický přístroj podle ČSN EN 60079-11 (odst. 5.7) a smí být připojeno pouze do jiskrově bezpečného obvodu. Odporová změna snímacího prvku Pt1000 se na standardní výstupní signál převádí až v převodníku – doporučeným typem je EXL-IM-9182-10-51-11s od výrobce Stahl, který zajišťuje jiskrovou bezpečnost obvodu a smí být instalován pouze mimo nebezpečnou zónu.

Čidlo se montuje svisle, bez vibrací, a je bezúdržbové – čistí se pouze vlhkým hadříkem, bez elektrostatického nabíjení.

Technické parametry:

Snímací prvek: Pt1000 DIN
Třída přesnosti: B
Třída bezpečnosti: III
Proud snímačem: < 2 mA
Rozsah okolní teploty: -30 až +60 °C
Skladovací teplota: -40 až +70 °C
Krytí: IP65 dle EN 60529
Rozměry: 72 × 64 × 37,8 mm
Hmotnost: cca 150 g
Elektrické připojení: šroubové svorky 0,14–1,5 mm²

Doporučený převodník: Stahl EXL-IM-9182-10-51-11s
- Certifikát výrobce pro zóny 1, 2 a 22
Mezní hodnoty jiskrové bezpečnosti: Uo ≤ Ui 6,5–30 V; Io ≤ Ii 19,7–50 mA; Po ≤ Pi 32–100 mW

Časté dotazy

Lze čidlo instalovat přímo ve výbušném prostředí?

Ano, samotné čidlo je certifikováno pro zóny 1, 2 a 22. Musí být ale zapojeno do jiskrově bezpečného obvodu přes vhodný převodník, který se instaluje mimo nebezpečnou zónu.

Jaký převodník je k čidlu potřeba?

Výrobce doporučuje převodník EXL-IM-9182-10-51-11s od společnosti Stahl, se kterým je prokázána jiskrová bezpečnost obvodu pro zóny 1, 2 a 22.

Jaký je rozdíl mezi verzí Pt100 a Pt1000?

Obě varianty (TFR-2G3D-Pt100, obj. č. 057.1700, a TFR-2G3D-Pt1000, obj. č. 057.1701) mají shodné mechanické a bezpečnostní parametry, liší se pouze typem snímacího odporového prvku.

Vyžaduje čidlo pravidelnou údržbu?

Ne, čidlo je bezúdržbové. Čistí se pouze vlhkým hadříkem, je nutné zabránit elektrostatickému nabíjení a zajistit, aby po instalaci zůstalo zachováno krytí IP65.
