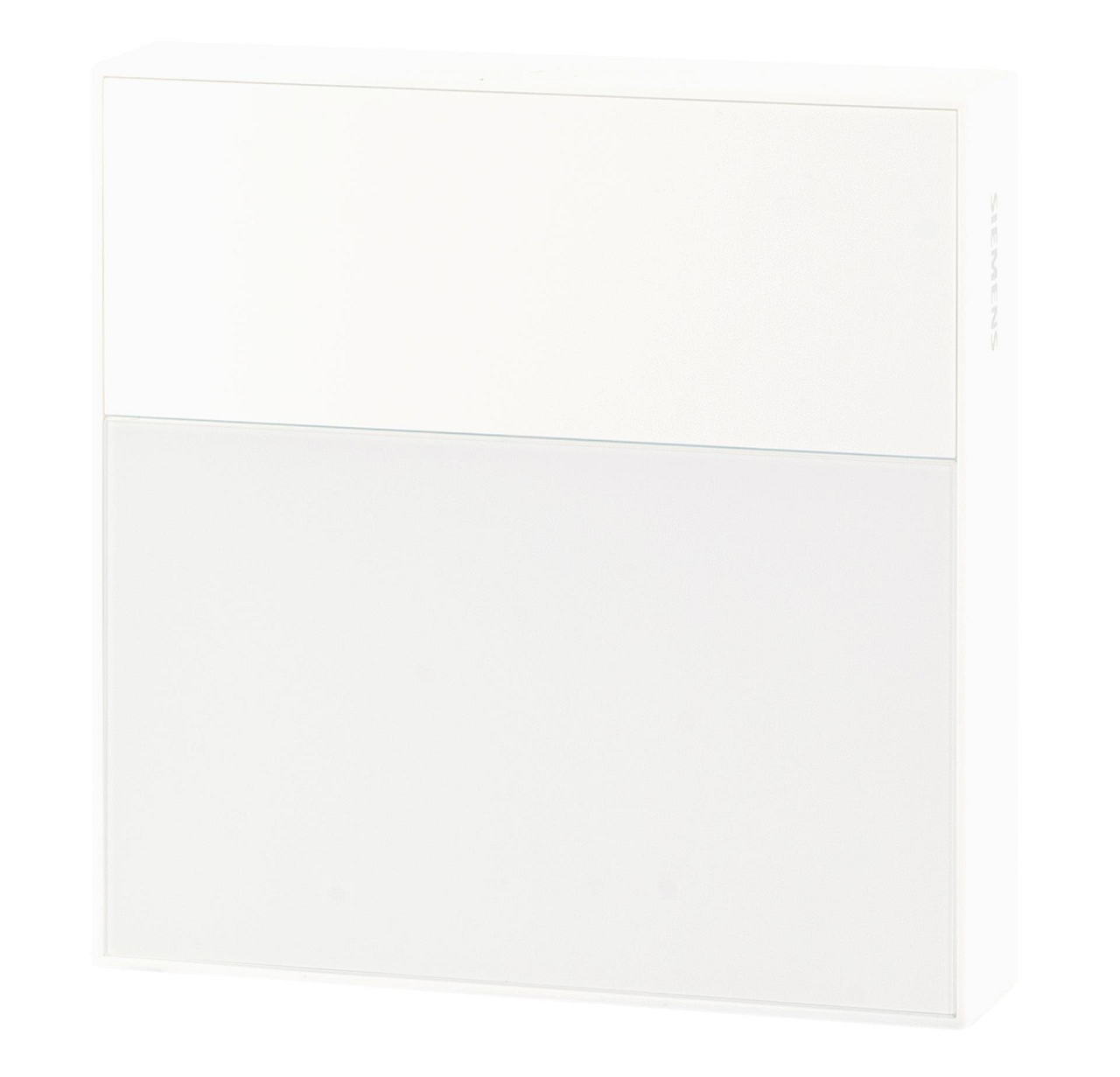

Prostorové čidlo teploty a vlhkosti Siemens QFA2260 (S55720-S665)

Prodloužená záruka 5 let

Prostorové čidlo teploty a vlhkosti Siemens QFA2260 (S55720-S665)

SIEMENS
  • Kód produktu: QFA2260
  • EAN: 4047625032753
  • Kód výrobce: QFA2260
  • Záruka: 5 let

Prostorové čidlo teploty a vlhkosti Siemens QFA2260 pro HVAC systémy budov. Konfigurace přes NFC aplikaci Quick Config. Rozsah 0–50 °C, 0–100 % r.v., výstup volitelný 0–10 V. Více informací

  • Dostupnost

    Na objednávku

  • Není skladem
Ceníková cena 5 681 Kč
Cena bez DPH 3 756 Kč
Cena s DPH 21 % 4 545 Kč
+

Parametry a katalogy

Krytí IP IP 30
Rozsah měření vlhkosti 0...100 %
Teplotní rozsah 0...50 °C
Výstupní signál 0...5 V, 0-20 mA, 0-10V, 0-10 mA
Hmotnost 0.16 kg

Návod k instalaci ke stažení

Stáhnout PDF

Datový list CZ ke stažení

Stáhnout PDF

Siemens QFA2260 je prostorové čidlo teploty a relativní vlhkosti pro nástěnnou montáž. Snímá teplotu i vlhkost vzduchu v místnosti a předává je jako spojitý analogový signál do nadřazeného regulátoru nebo automatizační stanice budovy.

Kde čidlo využijete

Čidlo se nasazuje v systémech vytápění, větrání a klimatizace (HVAC) jako součást automatizace a řízení budov – v kancelářích, zasedacích a konferenčních místnostech, učebnách, hotelových pokojích nebo nákupních centrech. Naměřené hodnoty zpracovávají regulátory Desigo (PXC4, PXC5, PXC7), univerzální moduly TXM1.8U/TXM1.8X, regulátor Desigo Essentials ELC.E14 nebo regulátory pro jednotlivé místnosti DXR1/DXR2, případně jiná zařízení schopná zpracovat výstupní signál 0–10 V, 4–20 mA a další volitelné signály.

Siemens QFA2260 prostorové čidlo teploty a vlhkosti na stěně

Konfigurace přes mobil bez nutnosti napájení

Čidlo se nastavuje aplikací Siemens Quick Config přes NFC – stačí přiblížit telefon na max. 2 cm k anténě čidla a výměna dat proběhne za 2–3 sekundy. Parametry lze číst i zapisovat, i když je čidlo bez napájení a stále v originálním obalu. V aplikaci lze měnit rozsah výstupního signálu, jednotky, korekci naměřené hodnoty nebo zapnout ochranu PIN kódem.

Nastavení pomocí aplikace Quick Config

Aplikace Siemens Quick Config umožňuje přes NFC načíst nastavení přímo z čidla nebo připravit a nahrát sadu parametrů předem. Lze upravovat rozsah výstupního signálu, korekci naměřené hodnoty i zabezpečení PIN kódem, a to i u nenapájeného čidla v obalu. Aplikace vyžaduje telefon s podporou NFC (verze aplikace 2.0.0 nebo vyšší).

Výrobní nastavení:

  • Teplota – měřicí rozsah: 0–50 °C
    • Procesní hodnota pro minimální výstupní signál: 0 °C (nastavitelně 0–50 °C)
    • Procesní hodnota pro maximální výstupní signál: 50 °C (nastavitelně 0–50 °C)
  • Relativní vlhkost – měřicí rozsah: 0–100 % r.v.
    • Procesní hodnota pro minimální výstupní signál: 0 % r.v. (nastavitelně 0–100 %)
    • Procesní hodnota pro maximální výstupní signál: 100 % r.v. (nastavitelně 0–100 %)
  • Typ výstupního signálu (nastavitelně): 0–10 V, 4–20 mA, 0–5 V, 2–10 V, 0–20 mA, 0–10 mA (výchozí 0–10 V)
  • Ochrana PIN kódem: z výroby blokováno

Časté dotazy

Montuje se na stěnu přibližně 1,5 m nad podlahou, nejméně 50 cm od sousední stěny. Nevhodná jsou místa u zdrojů tepla, v přímém slunečním záření nebo ve výklencích a za závěsy, kde by mohlo dojít ke zkreslení měření.

Doporučené kombinace jsou automatizační stanice Desigo PXC4/PXC5/PXC7, univerzální moduly TXM1.8U a TXM1.8X, regulátor Desigo Essentials ELC.E14 s modulem EM.8U nebo regulátory pro jednotlivé místnosti Desigo DXR1/DXR2. Použít lze i jakékoli jiné zařízení schopné zpracovat zvolený analogový výstupní signál.

Výrobce nespecifikuje pro senzory teploty a vlhkosti u tohoto modelu žádný interval rekalibrace. Doporučuje se pouze vyhýbat se přímému kontaktu se snímacími prvky rukama nebo nástroji a chránit čidlo před chemickými výpary ve vysoké koncentraci, které mohou zkreslit naměřené hodnoty.

QFA2260 používá standardní kapacitní senzor vlhkosti vhodný pro běžné prostory jako kanceláře nebo učebny. QFA2261 má navíc snímací prvek s ochranou proti kontaminaci, určený pro místnosti s vyšší koncentrací prachu, par nebo čisticích prostředků, například kuchyně nebo koupelny.

Ne. Výrobce výslovně uvádí, že čidlo nesmí být používáno jako bezpečnostní zařízení, například jako detektor plynu nebo kouře. Slouží výhradně k měření teploty a relativní vlhkosti pro účely automatizace budov.
