Programovací klíč Schischek US pro servopohony (057.4000)

Programovací klíč Schischek US pro servopohony (057.4000)

Programovací klíč Schischek US pro servopohony (057.4000)

SCHISCHEK
  • Kód produktu: 057.4000
  • Kód výrobce: 057.4000
  • Záruka: 1 rok

Stick US je programovací klíč pro servopohony Schischek ExMax, RedMax a InMax. Na místě nastaví dobu chodu, moment i čas zpětného chodu pružiny přes DIP spínače. Více informací

  • Dostupnost

    Na objednávku

  • Není skladem
Cena bez DPH 4 992 Kč
Cena s DPH 21 % 6 040 Kč
− +

Parametry a katalogy

Hmotnost 0.20 kg

Katalogový list EN ke stažení

Stáhnout PDF

Stick US je programovací klíč (nastavovací přístroj) pro elektrické servopohony Schischek řady ExMax, RedMax a InMax v severoamerickém provedení. Slouží k nastavení provozních parametrů pohonu přímo na místě instalace – bez nutnosti pohon demontovat nebo otevírat.

Kde se klíč Stick US používá

Klíč se používá při zprovoznění a servisu elektrických servopohonů Schischek na požárních a kouřových klapkách, VZT klapkách, kulových kohoutech a dalších čtvrtotáčkových armaturách. Uplatnění najde v chemickém, farmaceutickém a průmyslovém prostředí i na offshore/onshore platformách, kde jsou pohony certifikované pro prostředí s nebezpečím výbuchu (Class I, Division 2, Zone 2 dle NEC 500/505). Stejný klíč lze použít i u pohonů InMax určených pro bezpečnou zónu.

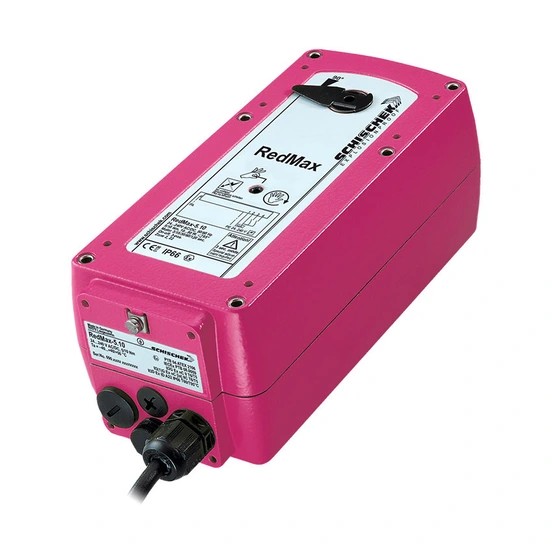

Programovací klíč Stick US zašroubovaný do servopohonu Schischek

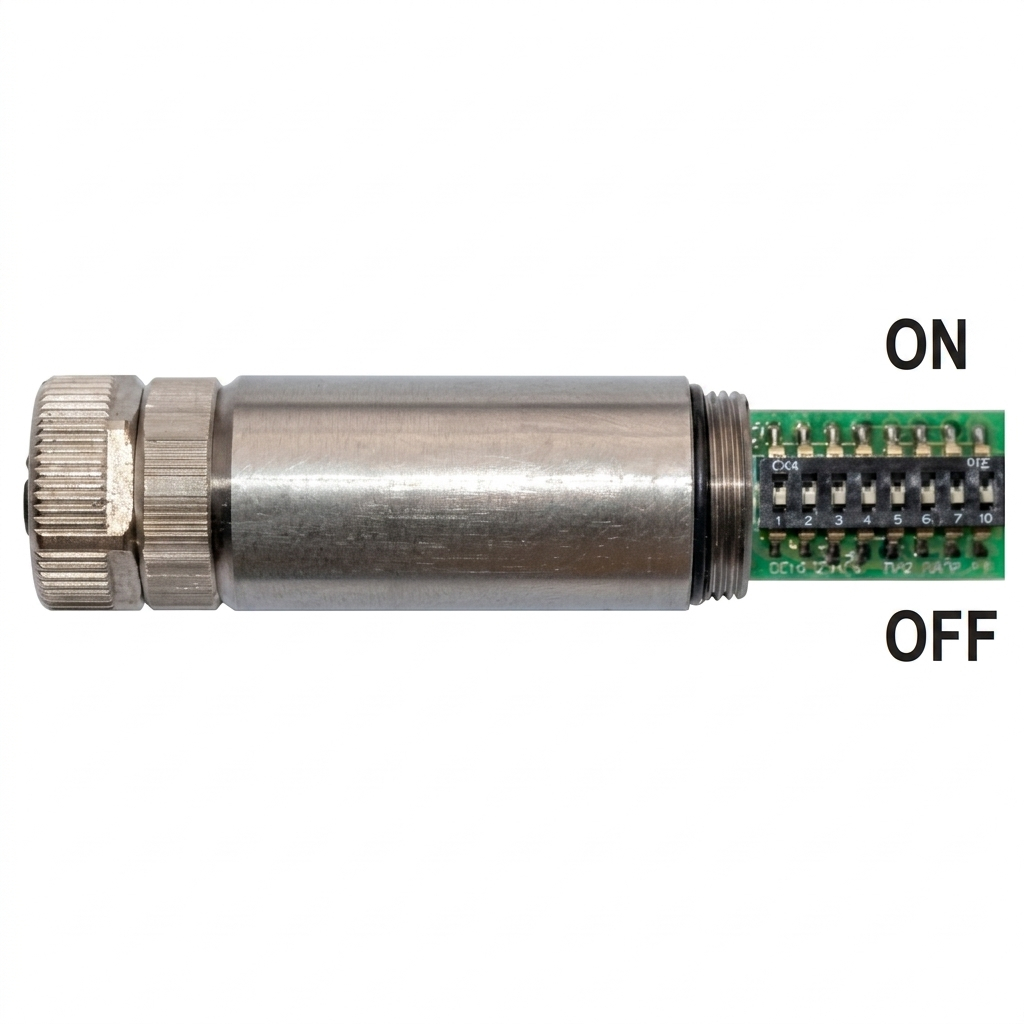

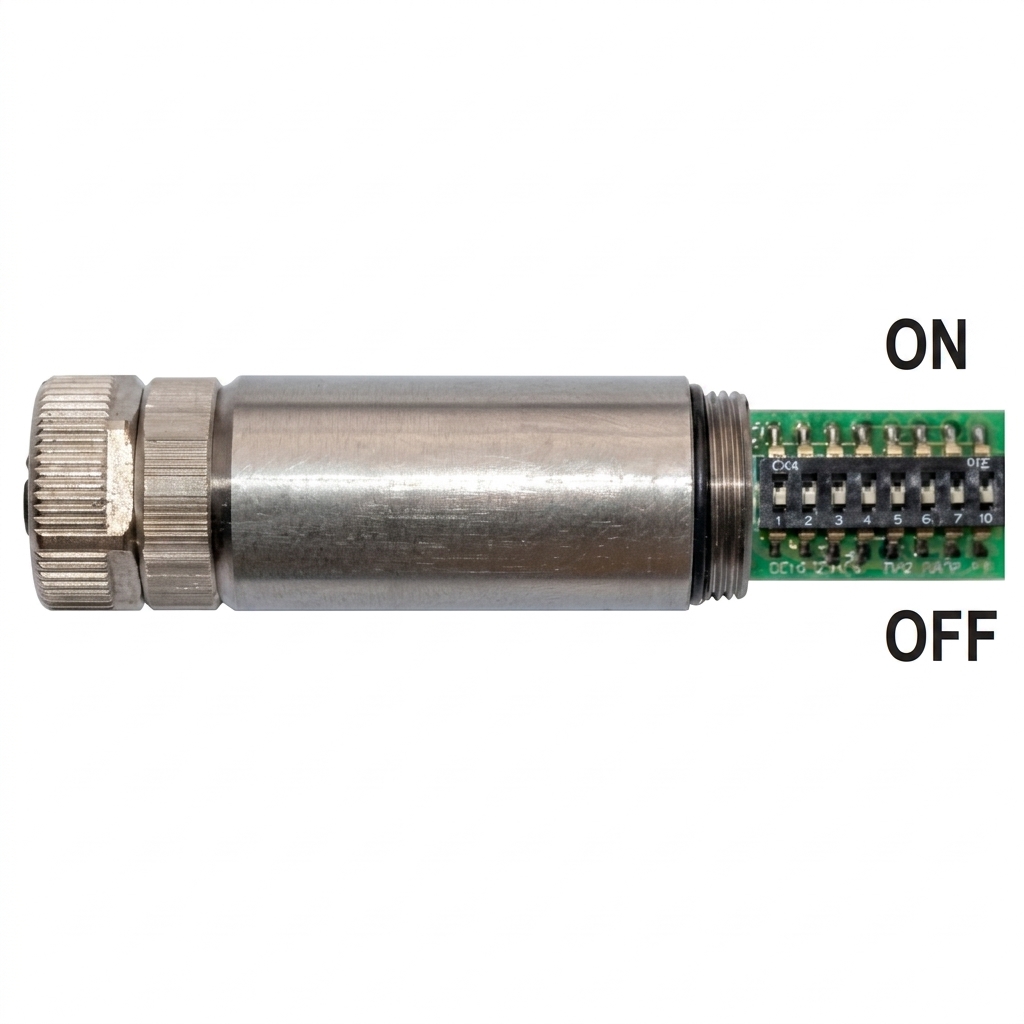

DIP spínače na klíči Stick US

Co lze klíčem nastavit

Stick US umožňuje nastavit dobu chodu servopohonu (7,5 / 15 / 30 / 60 s na 90°), rychlost zpětného chodu pružiny (3 nebo 10 s na 90° u typů s bezpečnostní funkcí), moment (nízký/vysoký) a invertaci vstupního a zpětnovazebního signálu. Klíč rovněž umožňuje aktivovat zápisovou ochranu (write protection), která zabrání dalším neautorizovaným změnám nastavení.

Jak se klíč připojuje k pohonu

Po odšroubování ochranného krytu na zadní straně pohonu se klíč zasune do komunikačního konektoru a zašroubuje. Požadovaná nastavení se zvolí přepnutím DIP spínačů na klíči, poté se na napájeném pohonu v klidovém stavu podrží tlačítko 1 až 3 sekundy – tím se nastavení přenese. Úspěšný přenos indikuje LED dioda na pohonu, která po přenosu dvakrát zabliká střídavě červeně a zeleně. Klíč lze použít i jen ke čtení aktuálního nastavení pro diagnostickou kontrolu.

Funkce nastavitelné DIP spínači na klíči Stick US:

  • Zápisová ochrana: ON = zapnuto, OFF = vypnuto
  • Invertace signálu: ON = invertováno, OFF = standardní
  • Moment: ON = vysoký, OFF = nízký
  • Doba chodu 90°: volitelná kombinací dvou spínačů – 7,5 s / 15 s / 30 s / 60 s
  • Čas zpětného chodu pružiny 90°: ON = 3 s, OFF = 10 s
  • Kompatibilní pohony: ExMax, RedMax, InMax s modulačním řízením 4–20 mA (typy CY-A / CYF-A)
  • Přenos nastavení: stisk tlačítka na pohonu po dobu 1–3 s po zašroubování klíče do konektoru

Časté dotazy

Odšroubuje se ochranný kryt konektoru na zadní straně pohonu, klíč se do konektoru zasune a zašroubuje. Po nastavení požadovaných DIP spínačů se na pohonu podrží tlačítko 1 až 3 sekundy, čímž se nastavení přenese.

Klíč je určen pro severoamerické (US) modulační servopohony Schischek ExMax, RedMax a InMax s řízením 4–20 mA a zpětnou vazbou 0–10 V (typy CY-A a CYF-A).

Úspěšný přenos indikuje LED dioda na pohonu, která dvakrát zabliká střídavě červeně a zeleně. Trvalé červené blikání signalizuje chybu přenosu.

Ano, klíč lze použít i v režimu čtení pro diagnostickou kontrolu aktuálně nastavených parametrů pohonu.

Ne, nastavení se provádí u napájeného pohonu v klidovém stavu. Před samotnou prací s konektorem v prostředí s nebezpečím výbuchu je ale nutné dodržet obecná bezpečnostní pravidla pro danou zónu.
