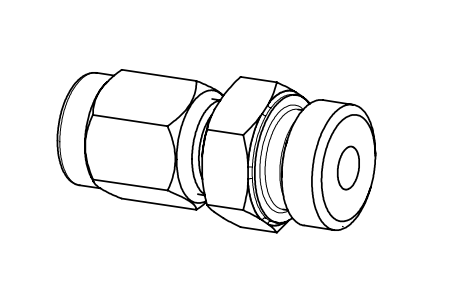

Přípojka kapilárního potrubí IMI TA 6xR1/4 je šroubení pro připojení impulsní kapiláry o průměru 6 mm se závitem R1/4. Je určena jako příslušenství k regulátorům tlakové diference IMI TA DA 516 v dimenzích DN 15–50.

Kde přípojku využijete

Regulátor DA 516 se montuje do vratného potrubí a tlak z přívodního potrubí k němu přivádí impulsní kapilára (Δp+, měď Ø6x1). Přípojka slouží k napojení této kapiláry. Jeden kus je součástí dodávky každého regulátoru DA 516, samostatně se hodí jako náhradní díl nebo při úpravách rozvodu. Výrobce doporučuje připojovat impulsní potrubí vždy přes uzavírací kohout, aby šlo regulátor odpojit bez vypouštění soustavy.

Časté dotazy

Je přípojka součástí dodávky regulátoru DA 516?

Ano, 1 ks přípojky 6xR1/4 je v balení každého regulátoru DA 516. Šroubení R1/8 je navíc namontované přímo na regulátoru. Samostatně se přípojka objednává jako náhrada nebo pro další připojovací místo.

Pro jakou kapiláru je přípojka určená?

Pro impulsní kapiláru o průměru 6 mm. Výrobce ji dodává v délce 1,2 m (obj. č. 52 759-215) a 1 ks je rovněž součástí dodávky DA 516.

Jak napojit kapiláru na vyvažovací ventil STAD nebo STAF?

Pro ventil STAD se používá připojovací set STAD (G1/2 nebo G3/4) na vypouštěcí nástavec ventilu. Pro STAF a STAF-SG je určené připojení pro kapiláru s uzavíráním (G1/4 pro DN 20–50, G3/8 pro DN 65–400).
