Parametry a katalogy

Hmotnost

0.35 kg

Technický list ke stažení

Stáhnout PDF

Návod ke stažení

Stáhnout PDF

WTT726-FE7300 je mobilní odečtové a parametrizační zařízení pro měřiče s bezdrátovým rozhraním. Přijímá data odesílaná z měřičů a předává je přes Bluetooth do chytrého telefonu nebo tabletu s operačním systémem Android. Ovládá se vlastními tlačítky a aplikací ACT60-Metering.

Kde zařízení využijete

Zařízení usnadňuje plánování, instalaci, uvedení do provozu i samotný odečet měřičů v budovách a objektech. Při pochůzkovém odečtu (walk-by) sbírá telegramy z měřičů vybavených rádiovým rozhraním na dálku, takže odečet probíhá bez nutnosti vstupovat do soukromých nebo firemních prostor. Měřiče vysílají data v intervalech nastavených při návrhu sítě a v tomto okně je zařízení vyčte. Měřením příjmu přímo na místě lze také ověřit nejvhodnější umístění síťových uzlů a snížit náklady na servisní procesy. Přečíst lze i měřiče zabudované v provozu, které vysílají v režimu S, C a T.

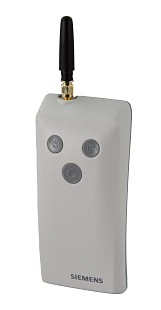

Mobilní odečtové zařízení Siemens WTT726-FE7300 s anténou

Bezdrátový odečet a přenos dat

Rádiový přijímač sbírá data z jednotlivých měřičů v reálném čase a přes Bluetooth je odesílá do telefonu nebo tabletu. Aplikace ACT60-Metering data shromáždí, umožní jejich správu a úpravy a odeslání přímo z mobilního zařízení, například e-mailem příslušnému poskytovateli služeb. V samotném zařízení se žádná data neukládají. Pokud má některý měřič poruchu rádiového přenosu, aplikace ACT60-Metering ji zobrazí.

Rozhraní a anténa

Pro příjem dat z měřičů slouží bezdrátové rozhraní wM-Bus, pro komunikaci s aplikací ACT60-Metering rozhraní Bluetooth. Infračervené rozhraní (IR) komunikuje s přístroji – ve spojení s programovacím adaptérem JXF:HCAPH001-001 zařízení tvoří parametrizační stanici pro indikátory topných nákladů. Přes konektor USB-C probíhá nabíjení i aktualizace firmwaru. Příjem zajišťuje přiložená tyčová anténa; pro lepší příjem lze přes konektor SMA připojit externí anténu s magnetickou patkou.

Technické parametry:

Bluetooth: 5.1 Low Energy, 2,4 GHz, vysílací výkon max. +8 dBm
Rádiový M-Bus (wM-Bus): dle EN 13757-4, režimy S (S1, S1-m, S2), C1 a T1
- Frekvence: 868,3 ± 0,3 MHz (režim S), 868,95 ± 0,25 MHz (režim C1/T1)
- Vysílací výkon: max. 14 dBm / typicky 10 dBm (režim S)
Infračervené rozhraní (IR): dosah max. 15 cm, úhel min. ±15°
USB: 2.0, konektor USB-C (nabíjení a aktualizace firmwaru)

Akumulátor: Li-Pol, 2400 mAh (8,9 Wh), nabíjení přes USB-C (DC 5 V), nelze vyměnit
Krytí: IP54 dle EN 60529, třída ochrany III dle EN 61140
Provozní teplota: −10 až +60 °C
Rozměry: 65 × 136 × 35 mm (bez antény), 65 × 188 × 35 mm (s anténou)
Hmotnost: 0,160 kg
Materiál krytu: ABS, barva RAL 7047 (telegrey 4)

Časté dotazy

Jaké měřiče lze zařízením odečíst?

Zařízení odečítá měřiče s bezdrátovým rozhraním M-Bus (wM-Bus) podle normy EN 13757-4, a to v režimech S, C a T. Indikátory topných nákladů lze navíc parametrizovat přes infračervené rozhraní ve spojení s programovacím adaptérem.

Potřebuji k odečtu samostatnou anténu?

Tyčová anténa je součástí balení. Pro lepší příjem v náročnějších podmínkách lze přes konektor SMA připojit externí anténu s magnetickou patkou.

Ukládají se odečtená data přímo v zařízení?

Ne. Data se v zařízení neukládají – přenášejí se přes Bluetooth do aplikace ACT60-Metering, kde je lze spravovat a odeslat dál, například e-mailem poskytovateli služeb.

Jak se zařízení napájí a jak je to s výdrží?

Zařízení je napájeno vestavěným Li-Pol akumulátorem (2400 mAh), který se nabíjí přes konektor USB-C. Napájecí zdroj není součástí balení – použít lze běžnou USB-C nabíječku. Pokud po dobu delší než 5 minut chybí spojení Bluetooth s telefonem nebo tabletem, zařízení se kvůli úspoře baterie samo vypne; pokles kapacity pod 20 % signalizují LED.

Lze zařízení použít k parametrizaci indikátorů topných nákladů?

Ano. Společně s programovacím adaptérem JXF:HCAPH001-001 tvoří zařízení parametrizační stanici pro indikátory topných nákladů. Pro tento režim je potřeba vyměnit polohovací nástavec adaptéru.
