Patkové koleno Wilo DN 40/50 slouží k instalaci ponorného čerpadla na odpadní vodu do čerpací šachty a k jeho připojení na výtlačné potrubí DN 40 nebo DN 50. Provedení šedá litina. Více informací
Na objednávku
| Dimenze (DN) | DN 50, DN 40 |
| Hmotnost | 15.50 kg |
Katalogový list ke stažení
Stáhnout PDFPatkové koleno Wilo DN 40/50 je spouštěcí a závěsné zařízení pro pevnou mokrou instalaci ponorného čerpadla na odpadní vodu v čerpací šachtě. Tvoří spojení mezi výtlačným hrdlem čerpadla a výtlačným potrubím DN 40 nebo DN 50. Odlitek je ze šedé litiny, přírubové připojení odpovídá normě EN 1092-2.
Zařízení se instaluje na dno čerpací šachty u pevně zabudovaných ponorných čerpadel na odpadní vodu – typicky u přečerpávacích jímek splaškové a odpadní vody, drenážních šachet a čerpacích stanic. Patkové koleno se ukotví na dno, na výtlačné hrdlo čerpadla se namontuje spojovací příruba a čerpadlo se po dvou vodicích trubkách spouští do šachty.
Vstupní přípojka je DN 40, výstupní DN 40/50, takže zařízení navazuje na potrubí DN 40 i DN 50. Na straně čerpadla podporuje připojení DN 32/40, DN 32/40 s Rp 1¼, DN 40, DN 40/50 a DN 50.
Obsah dodávky a rozměry:

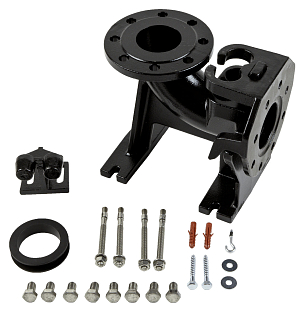

Nejsou. Dvě vodicí trubky o rozměru 26,9 × 2 mm si zajišťuje zákazník podle hloubky konkrétní šachty. V dodávce je patní koleno s držákem dvojité trubky, spojovací příruba, profilové těsnění a montážní materiál.
Zařízení podporuje připojení čerpadla v provedení DN 32/40, DN 32/40 s Rp 1¼, DN 40, DN 40/50 a DN 50. Konkrétní kombinaci ověřte podle výtlačného hrdla vašeho čerpadla.
Na výtlačné potrubí DN 40 nebo DN 50. Přípojka vstupu je DN 40, přípojka výstupu DN 40/50, připojovací norma příruby je EN 1092-2.
