Nerezový solenoidový ventil Tork G1" s EPDM těsněním pro vodu, vzduch a plyn. Normálně uzavřený, pilotně asistovaný, ΔP = 0. Max. tlak 10 bar (kapaliny), teplota média do +130 °C, napájení 24 V DC. Více informací
Ve středu u Vás nebo zítra od 8 do 16:30 hod. na prodejně
| Funkce | Bez napětí zavřeno |
| Jmenovitá světlost | DN 25 |
| Krytí IP | IP 65 |
| Napájení | 24 VDC |
| Rozsah tlaku | 0...10 bar |
| Teplota média | -10...80 °C |
| Těsnění | Viton, NBR, EPDM |
| Velikost připojení | 1" |
| Hmotnost | 0.00 kg |
Datový list EN ke stažení

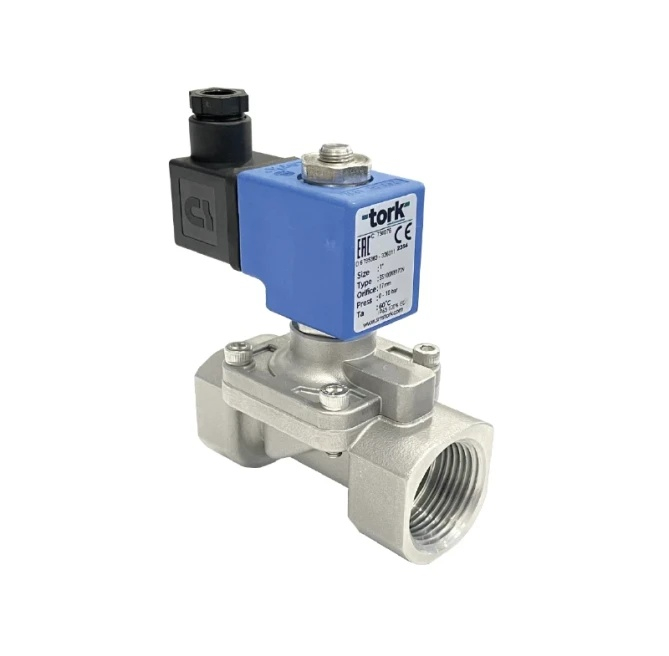

Stáhnout PDFNerezový elektromagnetický ventil Tork SS1000.05 je dvoucestný solenoidový ventil s tělesem i vnitřními díly z nerezové oceli. Určen pro uzavírání a otevírání průtoku neagresivních kapalin a plynů – pracuje na principu servo-asistovaného ovládání a nevyžaduje diferenční tlak pro správnou funkci (ΔP = 0). Ve výchozím stavu je ventil normálně zavřený (NC): bez napájení průtok uzavírá, po přivedení napájení 24 V DC se otevírá.
Ventil série SS1000 je navržen pro průmyslové i technické aplikace, kde je vyžadován nerezový materiál přímého styku s médiem – například v potravinářství, chemickém průmyslu, farmacii nebo všude tam, kde hrozí koroze. Díky těsnění EPDM zvládá teplotní rozsah média od −10 °C do +130 °C, takže se hodí i pro horkou vodu, páru o nízkém přetlaku nebo mírně alkalická média. Uplatní se v automatizovaných dávkovacích linkách, procesním průmyslu, systémech chlazení nebo rozvodech tlakového vzduchu a inertních plynů.
Těleso ventilu i vnitřní součásti jsou vyrobeny z nerezové oceli; stínící kroužek je z mědi (dle EN 12735-1). Závitové připojení je v provedení BSP G1" (ISO 228-1), na vyžádání NPT. Průměr otvoru sedla (orifice) je 17 mm, Kv = 90 l/min. Cívka dosahuje třídy izolace H (180 °C), je impregnována skleněnými vlákny a pracuje ve 100% zatěžovateli (ED 100 %). Krytí IP65 dle ISO 60529 je standardem; na vyžádání je dostupné IP68. Připojení cívky je přes konektor DIN 46340 (3-pólový, DIN 43650 / ISO 4400 / EN 175301-803 Form A) pro kabel průměru 6–8 mm. Ventil lze montovat v libovolné poloze bez vlivu na funkci, cívka se instaluje svisle.
Technické parametry (SS1000.05, G1", EPDM, 24 V DC):
Ventil je konstruován jako servo-asistovaný (servo assist): otevírání podporuje malý přímý zdvihový mechanismus v kombinaci s tlakem média. Díky tomu se ventil spolehlivě otevře i při nulovém nebo velmi malém diferenčním tlaku na vstupu – hodí se tedy i pro gravitační rozvody nebo systémy s nízkým tlakem, kde by běžný nepřímý pilotní ventil nefungoval.
Ventil je určen pro neagresivní kapaliny (voda, lehký olej) a plynná média (vzduch, inertní plyny). Těsnění EPDM rozšiřuje použití na horkou vodu a mírně alkalická média až do +130 °C. Naopak není určen pro silné kyseliny, rozpouštědla, halogeny ani jiná agresivní média, která by poškodila EPDM nebo nerezovou ocel. Maximální viskozita kapaliny je 5 °E (~37 cSt).
Ano, výrobce montáž filtru před ventil vyžaduje. Nečistoty nebo pevné částice v médiu mohou poškodit sedlo nebo těsnění a zhoršit těsnost ventilu. Doporučuje se instalovat síťový filtr s odpovídající jemností filtrace přímo do potrubí před ventil.
Těleso ventilu lze namontovat v libovolné poloze bez vlivu na funkci. Cívka by však měla být orientována svisle – to je podmínka výrobce pro správnou funkci elektromagnetického jádra. Horizontální ani převrácená montáž cívky není doporučena.
Dle datasheetu výrobce je na vyžádání dostupná ATEX (exproof) cívka pro použití ve výbušném prostředí. Rovněž je k dispozici zádržná (latching) cívka série C62 pro napájení 12–24 V DC / 10 W, která drží ventil v poloze i bez trvalého napájení. V případě zájmu o tyto varianty kontaktujte dodavatele.
