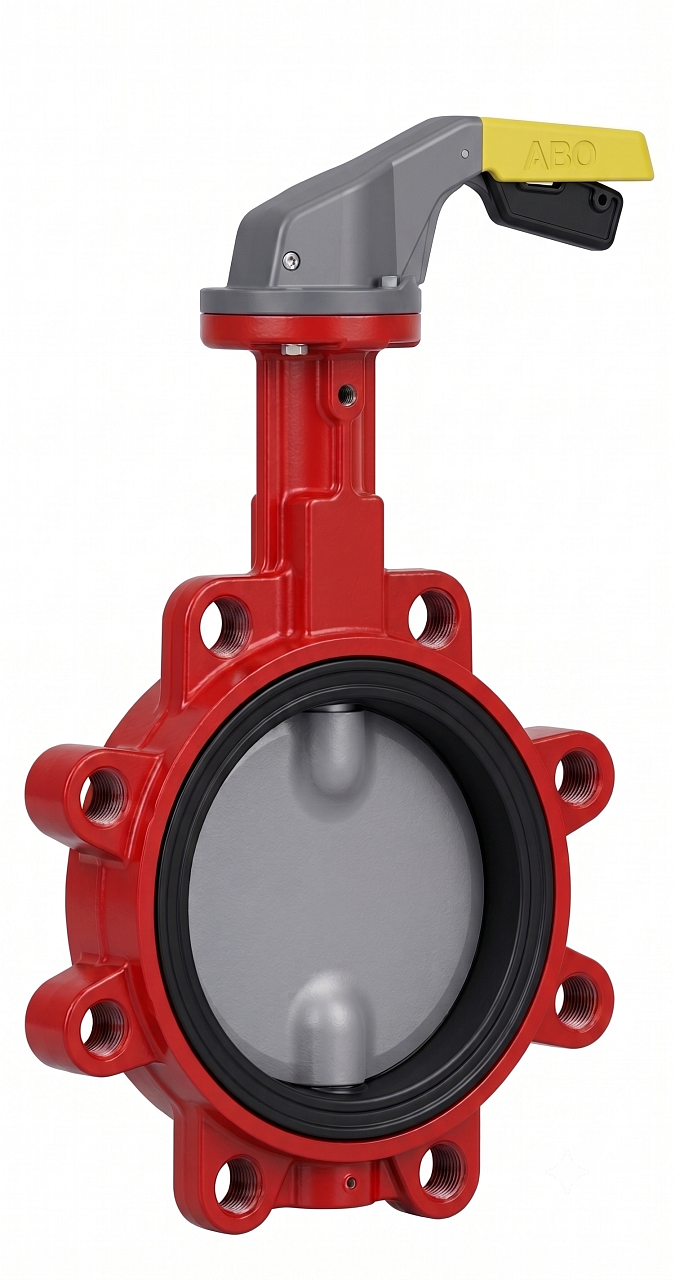

Name: Mezipřírubová klapka pro vodu Abo Valve (624T032/4002)
Brand: ABO VALVE
Price: 1742 CZK
Availability: InStock

Parametry a katalogy

Jmenovitá světlost	DN 32
Médium	Voda
Ovládání	Ruční páka
Teplota média	-10...125 °C
Těsnění	EPDM
Tlak	16 bar
Hmotnost	2.78 kg

Katalogový list ke stažení

Stáhnout PDF

Návod k obsluze ke stažení

Stáhnout PDF

ABO valve série 600 – 624T (DN32/40) je mezipřírubová centrická uzavírací klapka se závitovými otvory (provedení LUG). Slouží k uzavírání i regulaci průtoku v potrubí, disk je z nerezové oceli 1.4408 (CF8M) a manžeta z EPDM. Dodává se s ruční pákou.

Kde klapku využijete

Klapka série 600 se používá v rozvodech pitné a horké otopné vody, ve vytápění, klimatizaci a vzduchotechnice. Kombinace nerezového disku a EPDM manžety je vhodná pro vodu a další neagresivní kapaliny. Provedení T se závitovými otvory umožňuje montáž na konec potrubí i použití jako koncové armatury, protože zatížení přenášejí přírubové šrouby zašroubované přímo do těla klapky.

Klíčové vlastnosti

Centrická konstrukce a dělená hřídel

Motýl je centricky uložen na dělené hřídeli, uložené ve dvou místech. Dělená hřídel snižuje tlakové ztráty (lepší hodnoty Kv/Cv) a omezuje riziko znehybnění po delší odstávce. Systém proti vystřelení hřídele a zajišťovací kolík čepu zvyšují provozní bezpečnost armatury.

Vysoké hrdlo a ovládání pákou

Vysoké hrdlo tělesa podle vyhlášky o tepelných zařízeních umožňuje zaizolování potrubí a chrání ovládací prvek na ISO přírubě. Horní příruba podle ISO 5211 umožňuje přímou montáž ručního ovládání – klapka se dodává s hliníkovou pákou. Ovládání lze později vyměnit za šnekovou převodovku nebo doplnit o snímače koncových poloh.

Technické parametry:

Jmenovitá světlost: DN32/40
Provedení tělesa: T – se závitovými otvory (LUG)
Pracovní tlak: max. 16 bar
- při teplotě média nad 120 °C klesá dovolený tlak z 16 bar na 14,4 bar
Pracovní teplota (manžeta EPDM): –10 °C až +125 °C
Připojení mezi příruby: PN6 / PN10 / PN16 / Class 150
Těsnost: třída A (ČSN EN 12266-1, ISO 5208)

Materiál disku: nerezová ocel 1.4408 (CF8M)
Materiál manžety: EPDM
Materiál hřídele: nerezová ocel 1.4021 (AISI 420)
Těleso: tvárná litina 0.7040 (GGG40) s epoxidovým nátěrem
Povrchová úprava: oranžový epoxidový nátěr RAL 2002, 80 μm

Časté dotazy

Jaký je rozdíl mezi provedením T a B?

Provedení T (LUG) má v tělese závitové otvory, takže lze klapku namontovat na konec potrubí a použít jako koncovou armaturu. Provedení B (WAFER) má průchozí otvory a montuje se mezi dvě příruby.

Pro jaká média je klapka s EPDM manžetou vhodná?

EPDM manžeta je určená pro pitnou a horkou vodu, vytápění, klimatizaci a vzduch. Teplotní rozsah manžety je –10 °C až +125 °C. Pro plyny a ropné látky EPDM vhodná není – tam se používá manžeta NBR.

Lze klapku použít i k regulaci průtoku?

Klapka je vhodná jako uzavírací i regulační armatura. Pro přesnější škrcení průtoku doporučujeme šnekovou převodovku, která drží nastavenou polohu díky samosvornému šnekovému převodu.

Jaké normy a certifikace klapka splňuje?

Zkoušky těsnosti probíhají dle ČSN EN 12266-1 a ISO 5208 (třída A). Stavební délka odpovídá ČSN EN 558 řada 20 (ISO 5752 řada 20), připojení mezi příruby dle ČSN EN 1092-1. Výroba je v souladu se směrnicí o tlakových zařízeních 2014/68/EU (modul H) a systém řízení jakosti je certifikován dle ISO 9001:2015. Certifikáty jsou ke stažení na webu výrobce.
