Name: Lineární servopohon ESBE ALF131 230 VAC (22200100)
Brand: ESBE
Price: 10790 CZK
Availability: InStock

Parametry a katalogy

Doba přestavení	60 s, 15 s
Havarijní funkce	Ne
Napájení	230 VAC
Ovládání	3-bodové
Síla zdvihu	600 N
Zdvih	30 mm
Hmotnost	2.35 kg

Katalogový list ke stažení

Stáhnout PDF

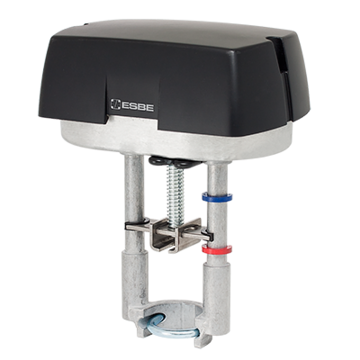

ESBE ALF131 je servopohon pro dvoucestné a třícestné regulační ventily ESBE řady VLA100. Pohon je řízen trojbodovým nebo proporcionálním signálem a je určen pro aplikace vyžadující vysokou přesnost a rychlou reakci.

Kde servopohon využijete

Pohon se montuje na regulační a směšovací ventily v systémech vytápění a chlazení – například na okruzích podlahového vytápění, směšovacích uzlech kotlů nebo regulaci teploty topné vody. Na lineární ventily ESBE se montuje přímo bez spojovací sady; pro ventily jiných výrobců (např. Siemens VVF31, VXF31, VVG41) je k dispozici spojovací sada.

Klíčové vlastnosti

Přesná proporcionální regulace

Při řízení proporcionálním signálem má celý zdvih rozlišení 500 kroků, což ve spojení s lineárními ventily ESBE umožňuje velmi přesnou regulaci průtoku. Pohon je vybaven autodiagnostickým algoritmem (indikace stavu blikáním LED na desce pod krytem) a lze jej zapojit do sekvenčního řízení více pohonů.

Technické údaje:

Napájecí napětí: 230 V stř. ±10 %, 50/60 Hz
Síla: 600 N
Zdvih: 30 mm
Příkon (za běhu / udržovací): 13 VA/6 W / 11 VA/5 W
Doba běhu (proporcionální signál): 15 s (zdvih 5–15 mm)
Doba běhu (trojbodový signál): 60 s

Třída krytí: IP 54
Okolní teplota: −10 °C až +50 °C
Vlhkost vzduchu: max. 90 % rel.
Hmotnost: 1,5 kg
Materiál obalu / skříně: plast / hliník

Časté dotazy

Na jaké ventily lze ALF131 namontovat?

Přímo bez spojovací sady na lineární ventily ESBE. Pro ventily jiných výrobců (např. Siemens VVF31, VXF31, VVG41, VXG41, VVF52, VVF61, VXF61 a další) je k dispozici spojovací sada, č. výr. 26000200.

Jde pohon ovládat ručně?

Ano, pohon má páku pro ruční ovládání. Po jejím sklopení se motor zastaví a ventil lze nastavit ručně otáčením páky.

Jaký řídicí signál pohon podporuje?

Pohon pracuje s trojbodovým signálem (230 V stř.) nebo proporcionálním signálem 0–10 V, 2–10 V, 0–5 V, 5–10 V, 2–6 V, 6–10 V ss. nebo 4–20 mA.

Je pohon vhodný pro médium s teplotou pod 0 °C?

Pokud médium klesá pod 0 °C, výrobce doporučuje doplnit ventil o ohřívač hřídelky ALF802 (24 V, č. výr. 26201200), aby nedocházelo k namáhání hřídelky mrazem.
