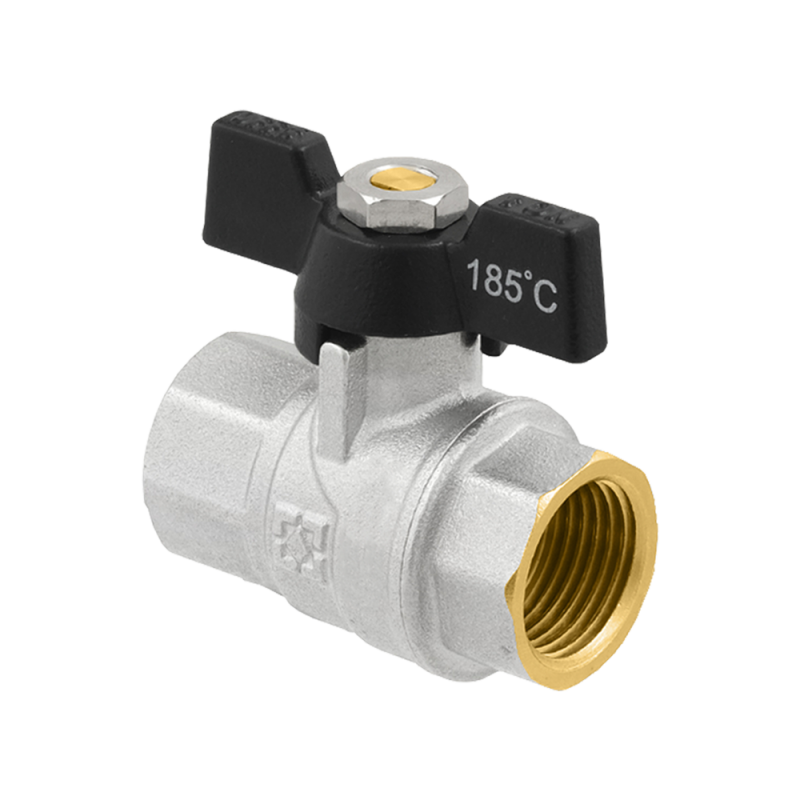

Kulový kohout s motýlkovou rukojetí Raftec Black, vnitřní/vnitřní závit, 1/2" (DRB1)

  • 3 varianty

Kulový kohout s motýlkovou rukojetí Raftec Black, vnitřní/vnitřní závit, 1/2" (DRB1)

Raftec
  • Kód produktu: DRB1
  • EAN: 6972267510797
  • Kód výrobce: DRB1
  • Záruka: 2 roky

Kulový kohout Raftec Black DRB1 G 1/2" s motýlkovou rukojetí a vnitřním závitem na obou stranách pro uzavírání rozvodů vody, topení a stlačeného vzduchu. Plný průtok, niklovaná mosaz. Max. 185 °C, PN 50. Více informací

  • Dostupnost

    Na objednávku

  • Není skladem
Ceníková cena 126 Kč
Cena bez DPH 94 Kč
Cena s DPH 21 % 113 Kč

Varianty produktu

− +

Parametry a katalogy

Druh armatury Dvojcestný
Max. provozní tlak 50 bar
Průtok 15,67 m3/h
Teplota média 0...185 °C
Typ připojení Vnitřní závit
Velikost připojení 1/2"
Hmotnost 0.16 kg

Katalogový list ke stažení

Stáhnout PDF

Kulový kohout Raftec Black DRB1 G 1/2" je plnoprůtoková uzavírací armatura z niklované mosazi s motýlkovou rukojetí a připojením vnitřní/vnitřní závit (FF). Slouží k ručnímu uzavírání a otevírání potrubí otočením rukojeti o 90°. Pracuje pouze ve dvou polohách, plně otevřeno nebo plně zavřeno. Jako regulační armaturu jej použít nelze.

Kde se kohout používá

Kohout Raftec Black slouží jako uzavírací armatura na rozvodech pitné, užitkové a technologické studené i teplé vody, v systémech vytápění a na potrubích stlačeného vzduchu. Lze jej použít i pro kapaliny, které nejsou agresivní vůči materiálům kohoutu. Hodí se na potrubí z různých materiálů a lze jej montovat v libovolné poloze. Vnitřní závit na obou stranách umožňuje kohout přímo našroubovat na trubky, vsuvky nebo tvarovky s vnějším závitem.

Konstrukce a materiály

Těleso, polotěleso, hřídel i kulový uzávěr jsou z mosazi CW617N lisované za tepla s niklovou povrchovou úpravou. Sedla a ucpávka jsou z teflonu (PTFE) s termo přísadami, těsnicí podložka ze syntetického kaučuku. Motýlková rukojeť je z hliníku s nátěrem. Připojovací závit je trubkový palcový, třída „A". Výrobce udává průměrnou životnost 30 let a 50 000 cyklů otevření a zavření.

Technické parametry (G 1/2", DRB1):

  • Závit: G 1/2" vnitřní/vnitřní (FF), trubkový palcový, třída „A"
  • Provedení: plný průtok, motýlková rukojeť, úhel otočení 90°
  • Max. teplota média: 185 °C
  • Jmenovitý tlak: 1,6–5,0 MPa (dle velikosti)
  • Pracovní tlak do 25 °C: 50 bar
  • Pracovní tlak při 100 °C: 30 bar
  • Pracovní tlak při 185 °C: 18 bar
  • Průtokový součinitel Kv: 15,67 m³/h
  • Koeficient místního odporu: 0,121
  • Délka A: 50,5 mm
  • Výška H: 38 mm
  • Délka rukojeti C: 49,16 mm
  • Hmotnost: 165 g
  • Max. ohybový moment na těleso: 85 Nm
  • Max. utahovací moment při montáži: 30 Nm
  • Teplota okolí: max. 60 °C, vlhkost okolí max. 95 %

Časté dotazy

Výrobce doporučuje k utěsnění závitových spojů instalatérský len s anaerobním tmelem, polyamidovou nit nebo FUM pásku. Při montáži nepřekračujte utahovací moment uvedený v parametrech a klíč nasazujte na tu polovinu tělesa, která se právě připojuje, nikoli na protější. Po montáži je potřeba provést tlakovou zkoušku těsnosti systému.

Montážní poloha je libovolná. Kohout se instaluje v plně otevřeném stavu, aby do něj nevnikly nečistoty z montáže. Armatura nesmí být namáhána od potrubí ohybem, tahem, kroucením ani vibracemi. Nesouosost připojovacího potrubí by neměla přesáhnout 3 mm na délce do 1 m plus 1 mm na každý další metr, v případě potřeby se použijí podpěry nebo kompenzátory.

S rostoucí teplotou média dovolený pracovní tlak klesá. Nejvyšší hodnota platí do 25 °C, při maximální teplotě 185 °C je pracovní tlak nejnižší. Konkrétní hodnoty pro tuto velikost jsou uvedeny v technických parametrech, kompletní tabulka tlak–teplota pro všechny velikosti je v technickém listu výrobce.

Údržba spočívá v pravidelné kontrole, že kohout jde plně otevřít i zavřít a nikde neprotéká. Při netěsnosti pod maticí ucpávky se sejme rukojeť a matice ucpávky se dotáhne. Netěsnost ve závitovém spoji je obvykle způsobena nekvalitním utěsněním, spoj je pak potřeba rozebrat a znovu utěsnit. Kohout se nesmí provozovat s povolenou maticí rukojeti, mohlo by dojít k ulomení hřídele.

Médium uvnitř kohoutu nesmí zamrznout. Při vypouštění systému v zimním období se kohout nechává pootevřený, aby voda nezůstala v dutinách za kulovým uzávěrem.
