Křížové radiátorové šroubení Raftec HRKX 11 pro spodní připojení otopných těles. Prohodí přívod a zpátečku bez úprav rozvodu. Osová rozteč 50 mm, připojení 1/2" x 3/4" Eurokonus. Více informací
V pondělí u Vás nebo dnes od 8 do 15:30 hod. na prodejně
| Max. provozní tlak | 10 bar |
| Velikost připojení | 3/4", 1/2" |
| Hmotnost | 0.38 kg |
Katalogový list ke stažení

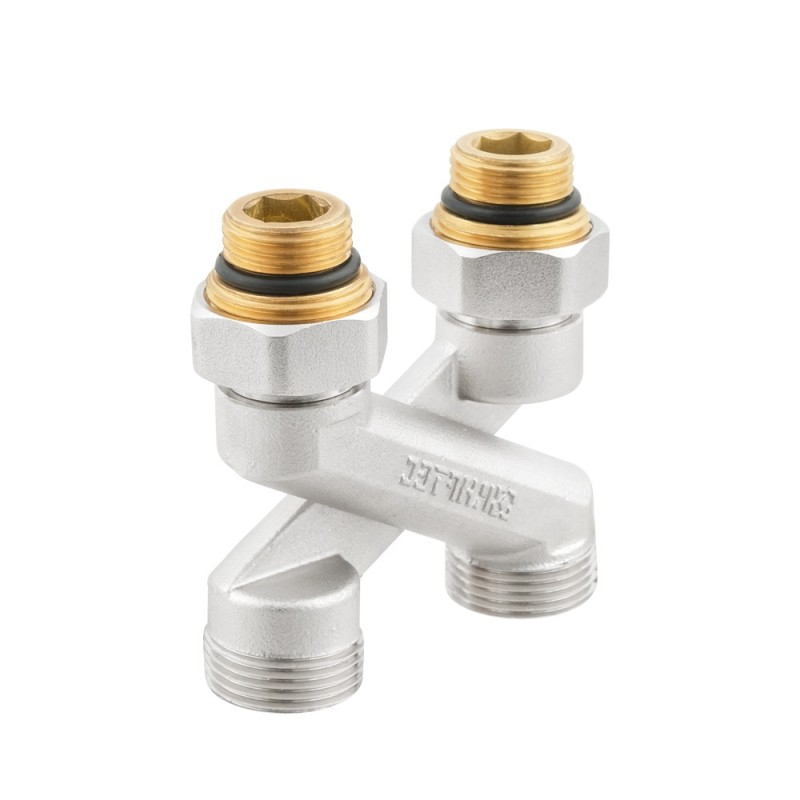

Stáhnout PDFKřížové radiátorové šroubení Raftec HRKX 11 je mosazný uzel pro spodní připojení ocelových radiátorů. Dvě stejně velké, vzájemně nespojené části jsou vedené do tvaru „X", takže přívod a zpátečka si na cestě k radiátoru vymění strany.
Šroubení se používá v teplovodních otopných soustavách u radiátorů se spodním připojením. Typická situace nastává, když jsou při instalaci potrubí přívod a zpátečka vyvedeny ze zdi nebo podlahy obráceně, než vyžaduje radiátor. Křížový uzel tuto záměnu vyřeší přímo pod radiátorem, bez bourání a přepojování rozvodu. Osová rozteč 50 mm odpovídá běžné rozteči spodního připojení radiátorů, na straně radiátoru je připojení 1/2", na straně potrubí 3/4" Eurokonus.
Těleso i pouzdra jsou z mosazi CW617N lisované za tepla, pouzdra jsou navíc poniklovaná. Těsnění zajišťují O-kroužky z EPDM. Provozní tlak je 10 bar (1,0 MPa), zkušební tlak 15 bar (1,5 MPa) a maximální teplota pracovního média 110 °C. Výrobce uvádí průměrnou plnou životnost 30 let.
Když jsou vývody přívodního a vratného potrubí pod radiátorem prohozené oproti připojení radiátoru. Křížení ve tvaru „X" vede přívod na správnou stranu, takže potrubí není nutné přeinstalovat.
Na straně radiátoru je připojení 1/2", na straně potrubí vnější závit 3/4" ve standardu Eurokonus. Osová vzdálenost obou vývodů je 50 mm.
Výrobce uvádí přípustný utahovací moment převlečných matic nejvýše 25 Nm.
Přípustná okolní teplota je +5 až +55 °C při relativní vlhkosti do 80 %. Pracovní médium může mít teplotu až 110 °C při provozním tlaku 10 bar. Podmíněný průtok Kv je 2,5 m3/h.
