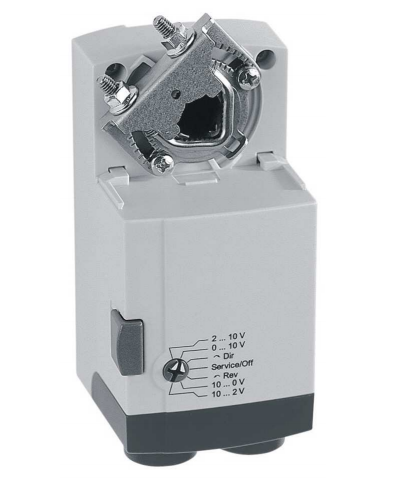

Klapkový pohon Honeywell Smart Act N05010 bez vratné pružiny k modulační a 3/2 bodové regulaci. Více informací
Na objednávku
Doba přestavení | 90 s |
Havarijní funkce | Ne |
Kroutící moment | 5 Nm |
Krytí IP | IP 54 |
Napájení | 24 VAC |
Ovládání | 0...10 V |
Velikost klapky | 1 m2 |
Hmotnost | 0.45 kg |
Katalogový list ke stažení
Stáhnout PDFKlapkový pohon Honeywell Smart Act N05010 bez vratné pružiny ke spojitému řízení nebo 3/2 bodové regulaci.
1 ) Univerzální adaptér hřídele
2) Mechanické dorazy
3) Spojkové tlačítko
4) Volič režimů
5) Odnímatelný kryt
6) Montážní konzole
Pomocí Voliče režimů mužete nastavit servopohon do některého ze 3 režimů:
Spojité řízení | 3/2-Bodové | Servis / Vypnuto |
Pomocí dvou nastavitelných zarážek můžete podle potřeby nastavit úhel otáčení. (Mechanické zarážky musí být pevně a bezpečně zajištěny)
K těsnému dovření klapek má hřídelový adaptér celkovou otáčivost až 95°.
(U varianty N05010-SW2)
Vnitřní koncové spínače A a B fungují jako přepínače, které se aktivují při otáčení adaptéru hřídele do polohy 5° a 85°
Svorka | Typ přepínače |
S1 | Společný vodič pro spínače A a B |
S2,S3 | Přepínač A (S1/S2 otevírá a S1/S3 zavírá, pokud adaptér hřídele při otáčení CW dosáhne 5°; návrat do p ůvodní polohy pokud se adaptér hřídele otočí přes 5° p ři otáčení CCW). |
S5,S6 | Přepínač B (S1/S5 otevírá a S1/S6 zavírá, pokud adaptér hřídele při otáčení CW dosáhne 85°; návrat do p ůvodní polohy pokud se adaptér h |
¨
