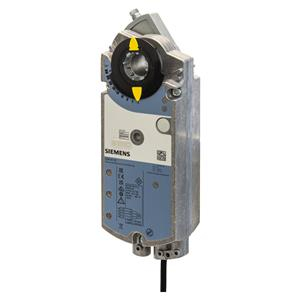

Servopohon Siemens GIB161.1E pro VZT klapky s napájením AC/DC 24 V a spojitým řízením DC 0–10 V. Bez havarijní funkce, točivý moment 35 Nm, krytí IP54. Více informací
V pondělí u Vás.
| Délka kabelu | 0,9 m |
| Doba přestavení | 150 s |
| Kmitočet | 50/60 Hz |
| Kroutící moment | 35 Nm |
| Krytí IP | IP 54 |
| Napájení | 24 VDC, 24 VAC |
| Hmotnost | 2.00 kg |
Technický list (EN) ke stažení
Stáhnout PDFSiemens OpenAir GIB161.1E je elektronický klapkový servopohon s otočným výstupem pro spojité (modulační) řízení VZT klapek. Ovládá se signálem DC 0/2–10 V a pracuje bez pružinové havarijní funkce – zůstává v dosažené poloze jak při konstantním řídicím signálu, tak při výpadku napájení.
Servopohon je určený pro regulaci a uzavírání vzduchových klapek ve vzduchotechnických a klimatizačních systémech, orientačně pro klapky o ploše do 6 m² (skutečná hodnota závisí na konstrukci a tření konkrétní klapky – řiďte se údaji výrobce klapky). Je vhodný pro modulační regulátory se signálem DC 0/2–10 V, typicky u směšovacích, přívodních nebo odtahových klapek ve VZT jednotkách a potrubních rozvodech.
Pohon si po připojení napájení na DIL přepínač 2 (samoadaptace) automaticky určí mechanické koncové polohy rozsahu natočení a řídicí charakteristiku k nim přiřadí. Odpadá tak ruční seřizování koncových poloh při instalaci na konkrétní klapku.
Pohon se montuje na kruhový (8–25,6 mm) nebo hranatý (6–18 mm) hřídel klapky o minimální délce 20 mm. Připojovací kabely délky 0,9 m (průřez 0,75 mm²) jsou součástí dodávky, přípustná délka signálového vedení je až 300 m. Bez napájení lze pohon ručně přestavit stisknutím tlačítka pro odpojení převodovky.
Výrobní nastavení:
Pohon nemá pružinovou havarijní funkci. Zůstane v dosažené poloze jak při udržení konstantní hodnoty řídicího signálu, tak v případě výpadku napájení.
Po připojení napájení na DIL přepínač 2 pohon automaticky vyhledá mechanické koncové polohy natočení a namapuje na ně řídicí charakteristiku. Funkce vyžaduje, aby bylo napájení přivedeno právě na tento přepínač.
Ano, pohon lze napájet jak AC 24 V, tak DC 24 V (±20 %), obojí bez úprav zapojení.
Ano, stisknutím tlačítka pro odpojení převodovky lze hřídel pohonu ručně natočit i bez připojeného napájení.
Pohon má krytí IP54 dle EN 60529 a je určen pro provoz v rozsahu -32 až +55 °C při vlhkosti do 95 % (nekondenzující).
