Name: Jímkový snímač teploty bez jímky Honeywell VF20 NTC 20k 65mm (VF20-5B65NW)
Brand: HONEYWELL
Price: 1557 CZK
Availability: OutOfStock

Parametry a katalogy

Délka stonku	65 mm
Krytí IP	IP 65
Teplota média	-40...150 °C
Typ snímače	NTC 20k
Hmotnost	0.21 kg

Datový list EN ke stažení

Stáhnout PDF

Honeywell VF20-5B65NW je jímkový snímač teploty bez jímky s prvkem NTC 20k a sondou délky 65 mm. Slouží k měření teploty kapalin i vzduchu v potrubních systémech vytápění, chlazení a vzduchotechniky. Jímku (typ WB50 nebo WS50) je nutné doobjednat samostatně.

Kde snímač využijete

VF20-5B65NW je určený pro systémy, které pracují s regulátorem nebo řídicí jednotkou vyžadující vstupní prvek NTC 20k. Typické nasazení zahrnuje potrubní rozvody teplé a studené vody, chladící okruhy a vzduchotechnická potrubí, kde je třeba spolehlivě měřit teplotu média v místě instalace jímky. Díky krytí IP65 snímač zvládá i vlhčí prostředí technických místností a strojoven.

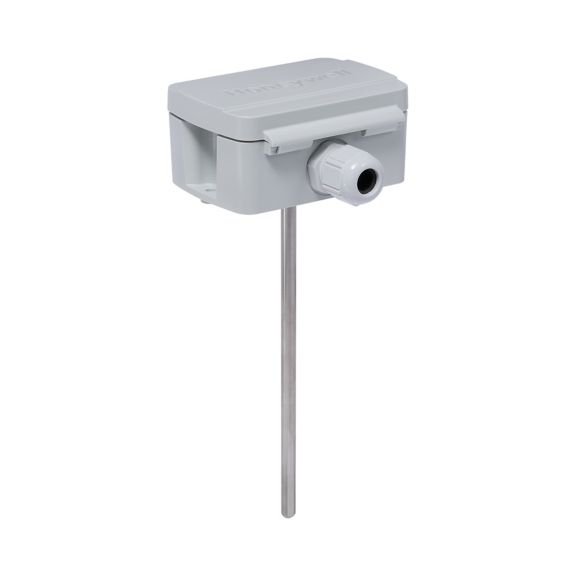

Honeywell VF20-5B65NW – jímkový snímač teploty NTC 20k, sonda 65 mm

Honeywell VF20 – detail svorkovnicového krytu s rychloupínáním

Montáž bez zbytečné ztráty času

Kryt svorkovnice se otevírá bajonetovým čtvrtobrátkovým šroubem – bez nářadí a bez potřeby sejmout celý kryt. Upevňovací otvory pro přišroubování ke zdi nebo konstrukci jsou přístupné zvenku, takže instalaci provede jeden člověk i v těsnějším prostoru. Maximální délka přívodního kabelu od snímače k regulátoru je 200 m při průřezu 1,5 mm².

Přesnost a odolnost v provozu

Snímací prvek NTC 20k dosahuje přesnosti ±0,2 K při 25 °C a časové konstanty τ63 pod 30 sekund při použití s mosaznou nebo nerezovou jímkou. Svorky nejsou polarizované – záměna vodičů nezpůsobí poruchu ani zkrat. Plastový kryt svorkovnice splňuje třídu hořlavosti UL94-V0 a je odolný do +120 °C. Provozní rozsah sondy je −40 až +150 °C.

Honeywell VF20 – schéma zapojení dvouvodičového snímače

Technické parametry:

Typ snímacího prvku: NTC 20k (20 kΩ při 25 °C)
Přesnost: ±0,2 K při 25 °C
Délka sondy: 65 mm
Rozsah teploty – sonda: −40 až +150 °C
Rozsah teploty – kryt: max. +120 °C
Skladovací teplota: −30 až +70 °C
Krytí: IP65 dle EN 60529
Průřez kabelu: max. 2 × 1,5 mm²
Kabelová průchodka: M16 × 1,5
Max. délka vedení: 200 m

Kompatibilní jímky (obj. samostatně): WB50 (mosaz, PN13) nebo WS50 (nerez, PN25)
Závit jímky: R 1/2" ISO
Průměr jímkové trubky: ø 8 mm
Časová konstanta τ63 (s jímkou): < 30 s
Polarita svorek: bez polarity (záměna vodičů neovlivní funkci)

Časté dotazy

Je jímka součástí dodávky?

Ne. VF20-5B65NW se dodává bez jímky – tu je nutné objednat samostatně. Pro délku sondy 65 mm jsou kompatibilní jímky WB50 (mosaz, nikl, PN13 / max. 26 m/s) nebo WS50 (nerez 316Ti, PN25 / max. 30 m/s). Obě mají závit R 1/2" ISO a průměr trubky ø 8 mm.

S jakými regulátory je snímač kompatibilní?

Snímač je kompatibilní s libovolným regulátorem nebo řídicí jednotkou, která přijímá vstup NTC 20k (20 kΩ při 25 °C). Typicky se jedná o regulátory Honeywell řad SMILE, Excel a kompatibilní systémy třetích stran. Před výběrem ověřte, zda váš regulátor skutečně vyžaduje NTC 20k – pro NTC 10k nebo Pt 1000 existují varianty VF10, resp. VF00.

Lze snímač použít i pro pitnou vodu?

Samotný snímač VF20-5B65NW se média vůbec nedotýká – měření probíhá přes jímku. Jestliže použijete nerezovou jímku WS50 (materiál 1.4571 / 316Ti), je sestava vhodná i pro systémy s pitnou vodou. Mosazná jímka WB50 pro pitnou vodu certifikovaná není.

Jak dlouhý přívodní kabel mohu použít?

Maximální délka vedení je 200 m. Při použití průřezu 1,5 mm² (AWG15) vzniká na každých 10 m chyba přibližně 0,06 °C – pro standardní aplikace zanedbatelná. V prostředí s vysokým elektromagnetickým rušením (EMI) použijte stíněný kabel a udržujte minimální odstup 15 cm od silových vedení 230 V. Svorky nejsou polarizované, záměna vodičů funkci neovlivní.
