Jednočinný pneupohon TORK RX40SR.11.0405.S10 (Ex provedení) pro kulové kohouty a klapky ve výbušném prostředí. Pružinový návrat, krytí IP67, tlak 4–8 bar, moment 10,3 Nm. Více informací
Na objednávku
| Doba otevření/zavření (s) | 0,26...0,34 s |
| Atex | Ano |
| Kroutící moment | 10 Nm |
| Připojení ventilu ISO5211 | F03/F04/F05 |
| Teplota | -10...80 °C |
| Tlak | 4...8 bar |
| Hmotnost | 1.20 kg |
Katalog produktů EN ke stažení

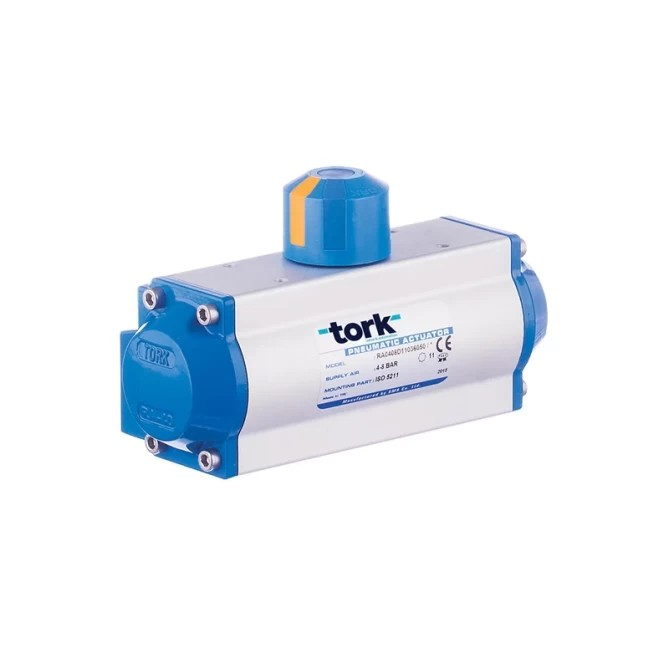

Stáhnout PDFTORK RX40SR.11.0405.S10 je jednočinný (pružinový) pneumatický otočný pohon typu rack-and-pinion ve verzi Ex (ATEX) pro ovládání kulových kohoutů, klapek a dalších čtvrtotáčkových armatur. Po přerušení tlaku vzduchu vrací armaturu do výchozí polohy pomocí vestavěných pružin, což se využívá zejména v bezpečnostních aplikacích.
Pohon řady RX je určený do prostředí s nebezpečím výbuchu (zóny s hořlavými plyny nebo prachem) – typicky plynové kotelny, čerpací stanice, chemický a petrochemický průmysl nebo úpravny plynu. Ovládá kulové kohouty, klapky a plug ventily v systémech, kde je při výpadku vzduchu nebo poruše požadován bezpečný návrat armatury do uzavřené (nebo otevřené) polohy.
Tělo pohonu je z lisovaného hliníku, písty a víka jsou z tlakově litého hliníku – konstrukce odolává korozi i v náročném průmyslovém prostředí. Připojení k armatuře odpovídá normě ISO 5211, připojení koncového spínače, polohovače a řídicího solenoidového ventilu je podle standardu Namur (VDI/VDE 3845–3847). Stavěcí šrouby umožňují doladění koncových poloh o ±5° v obou směrech.
Technické parametry (velikost 40 SR, dle katalogu TORK):
RX je certifikovaná verze standardního pohonu RA pro prostředí s nebezpečím výbuchu (ATEX, ochrana II 2GD c T4, krytí IP67). Točivé momenty i rozměry jsou u obou verzí shodné, liší se pouze certifikací a krytím.
Díky vestavěným pružinám pohon při přerušení přívodu vzduchu automaticky vrátí armaturu do bezpečné polohy (typicky uzavřeno). To je hlavní důvod, proč se jednočinné pohony volí do bezpečnostních aplikací.
Připojení k armatuře odpovídá normě ISO 5211 (příruba F03/F04/F05), takže montáž na kulové kohouty a klapky se standardním ISO připojením je přímá, bez nutnosti redukce.
Ano, připojení koncového spínače a polohovače je podle standardu Namur (VDI/VDE 3845/3846), stejně jako připojení řídicího solenoidového ventilu (VDI/VDE 3847). Tyto komponenty se dají domontovat bez úprav pohonu.
