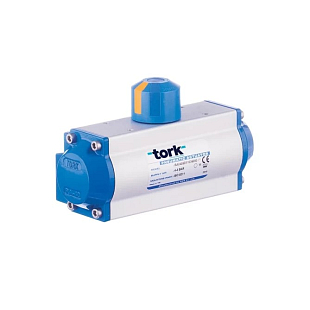

Name: Jednočinný pneupohon TORK T-RA60 SR
Brand: TORK
Price: 2915 CZK
Availability: InStock

Parametry a katalogy

Doba otevření/zavření (s)	0,33...0,38 s
Atex	Ano
Kroutící moment	25 Nm
Připojení ventilu ISO5211	F04/F05/F07
Teplota	-10...80 °C
Tlak	4...8 bar
Hmotnost	2.00 kg

Katalog produktů EN ke stažení

Stáhnout PDF

TORK RX60 SR je jednočinný (pružinový) pneumatický pohon typu rack & pinion s otočným zdvihem 90°, určený k ovládání kulových kohoutů a klapek. Provedení RX je certifikováno pro použití ve výbušném prostředí (ATEX) a při přerušení přívodu vzduchu automaticky vrátí ventil do bezpečnostní polohy silou vestavěné pružiny.

Kde pohon využijete

Pohon RX60 SR se používá v průmyslových provozech s výskytem hořlavých plynů nebo prachu – v petrochemii, plynárenství, na plnicích stanicích nebo v provozech se zpracováním hořlavých kapalin. Ovládá kulové kohouty a klapky v on/off i proporcionálním režimu a je vhodný i pro plnicí systémy, kde je potřeba bezpečně a spolehlivě uzavřít nebo otevřít armaturu i při výpadku tlakového vzduchu.

Konstrukce a materiál

Tělo pohonu je z eloxovaného extrudovaného hliníku, víka a písty jsou z hliníkového tlakového odlitku – konstrukce je odolná proti korozi i v náročném průmyslovém prostředí. Nastavení koncových poloh (zdvihu) je možné v obou směrech v rozsahu ±5°. Připojení na ventil odpovídá standardu ISO 5211 (přírubová kombinace F04/F05/F07), takže pohon lze namontovat na běžné kulové kohouty a klapky bez úprav.

Technické specifikace:

Typ pohonu: jednočinný (pružinový, SR), provedení RX pro ATEX
Otočný zdvih: 90°
Krouticí moment (6 bar):
- Vzduch: 25,6 Nm (0°) / 10,7 Nm (90°)
- Pružina: 25,1 Nm (0°) / 10,3 Nm (90°)
Pracovní tlak vzduchu: 4–8 bar
Provozní teplota: −20 až 80 °C

Připojení na ventil: ISO 5211, F04/F05/F07
Připojení cívky, spínače, polohovače: Namur standard, VDI/VDE 3845
Doba otevření / zavření: 0,33 s / 0,38 s
Spotřeba vzduchu: 0,17 l (otevření) / 0 l (zavření)
Hmotnost: 2 kg
Ochrana proti výbuchu: II 2GD c T4, krytí IP67

Časté dotazy

Na jaké ventily lze pohon RX60 SR namontovat?

Pohon má přírubové připojení podle ISO 5211 v kombinaci F04/F05/F07, takže jde namontovat přímo na běžné kulové kohouty a klapky s odpovídající přírubou a čtyřhranem bez nutnosti přídavného montážního setu.

Co se stane s ventilem při výpadku vzduchu?

Jde o jednočinný (pružinový) pohon – při ztrátě tlaku vzduchu vestavěná pružina automaticky vrátí ventil do bezpečnostní polohy (otevřeno nebo zavřeno, podle konfigurace) bez nutnosti externího zásahu.

Je pohon vhodný do prostředí s nebezpečím výbuchu?

Ano, provedení RX je certifikováno podle ATEX (třída ochrany II 2GD c T4) a má krytí IP67, takže je určeno přímo pro instalaci v zónách s výskytem hořlavých plynů nebo prachu.

Lze pohon seřídit nebo opravit v terénu?

Koncové polohy zdvihu lze nastavit v obou směrech v rozsahu ±5°. Pro servis je k dispozici opravárenská sada obsahující veškerá těsnění a ložiskové prvky pohonu.

Jaké příslušenství lze k pohonu připojit?

Připojení pro solenoidový ventil, koncový spínač i polohovač odpovídá Namur standardu VDI/VDE 3845, takže lze použít běžné příslušenství kompatibilní s tímto standardem, nejen originální díly TORK.
