Name: INPRO-TT SENSOR ..MAX-..-BF
Brand: SCHISCHEK
Price: 5535 CZK
Availability: OutOfStock

Parametry a katalogy

Délka kabelu	1 m
Teplota	-40...72 °C
Hmotnost	0.30 kg

Datový list EN ke stažení

Stáhnout PDF

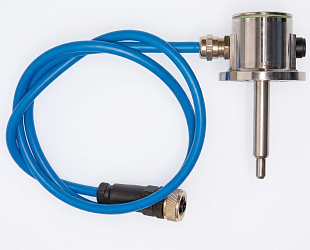

InPro-TT je bezpečnostní teplotní spouštěč (temperature trigger) určený pro přímé propojení s pohony InMax-...-BF od Schischek. Hlídá teplotu uvnitř VZT potrubí i v okolním prostoru a při překročení mezní teploty nevratně přeruší napájení pohonu, čímž uvede požární klapku do bezpečné (uzavřené) polohy.

Kde produkt využijete

InPro-TT se používá ve vzduchotechnických rozvodech budov, kde požární klapky s pohonem InMax-...-BF zajišťují oddělení požárních úseků při požáru. Spouštěč se montuje přímo na potrubí nebo na tělo klapky v místě, kde je zajištěno volné proudění vzduchu kolem čidla, aby správně reagoval na teplotu jak uvnitř potrubí, tak v okolním prostoru.

Dvojitá teplotní pojistka

Spouštěč obsahuje dvě nezávislé teplotní pojistky Tf1 a Tf2. Pojistka Tf1 reaguje na teplotu okolí mimo potrubí při +72 °C, pojistka Tf2 na teplotu uvnitř potrubí při +71 °C. Jakmile jedna z pojistek zareaguje, obvod k pohonu se nevratně přeruší a pružina pohonu InMax-...-BF přesune klapku do bezpečné polohy.

Instalace a zapojení

InPro-TT se montuje přímo na potrubí nebo tělo klapky pomocí samořezných šroubů přes rychloupínač M12. K pohonu se připojuje kabelem o délce cca 1 m – stačí sejmout plastový kryt, zasunout konektor do zdířky a zašroubovat. Zapojení spouštěče pohon průběžně monitoruje; při zjištění zkratu v kabeláži přejde pohon do bezpečné polohy stejně jako při vybavení teplotní pojistky.

Technické parametry:

Napájení: pouze z pohonů řady ...Max-...-BF Schischek
Elektrické charakteristiky: U 30 V, I 30 mA, P 250 mW
Kabel: 2 × 0,5 mm², −40 až +220 °C, bezhalogenový, délka cca 1 m
Kabelová průchodka: M12 × 1,5 mm, poniklovaná mosaz, Ø 4–6 mm

Spínací teplota Tf1 (okolí): +72 °C
Spínací teplota Tf2 (potrubí): +71 °C
Provozní teplota Ta: −40 až +72 °C
Pracovní teplota Tb: −40 až +55 °C
Skladovací teplota: −40 až +55 °C
Vlhkost: do 95 % rH, bez kondenzace
Krytí: IP66 dle EN 60529
Hmotnost: 200 g
Materiál: jímka poniklovaná mosaz; kryt tělesa č. 1.4581 / UNS-J92900 (obdoba AISI 316Nb); víko poniklovaná mosaz, těsnění FPM

Časté dotazy

S jakými pohony je InPro-TT kompatibilní?

InPro-TT je určen výhradně pro pohony řady InMax-...-BF od Schischek. Napájí se přímo z pohonu a s jinými pohony ho není možné použít.

Co se stane, když teplotní pojistka zareaguje?

Obvod napájení pohonu se nevratně přeruší a pružina pohonu InMax-...-BF přesune klapku do bezpečné (uzavřené) polohy. Spuštěnou pojistku nelze resetovat, spouštěč je nutné vyměnit.

Jak se ověřuje funkčnost bez skutečného přehřátí?

Spouštěč má testovací tlačítko, kterým lze simulovat funkci obou teplotních pojistek a ověřit tak funkční provoz bezpečnostního obvodu bez nutnosti skutečného přehřátí.

Je potřeba InPro-TT pravidelně kontrolovat?

Spouštěč je bezúdržbový, výrobce ale doporučuje jednou ročně provést funkční kontrolu pomocí testovacího tlačítka.

Co znamená monitorování zkratu?

Pohon InMax-...-BF kabeláž k InPro-TT nepřetržitě monitoruje. Pokud dojde ke zkratu, pohon přejde do bezpečné polohy stejně, jako by zareagovala teplotní pojistka.
