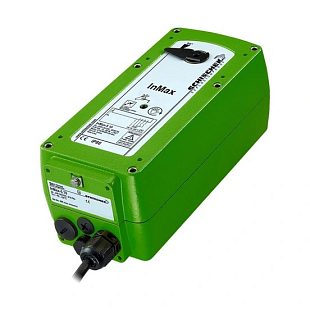

INMAX-50-SF SERVOPOHON

INMAX-50-SF SERVOPOHON

INMAX-50-SF SERVOPOHON

SCHISCHEK
  • Kód produktu: 4021.3
  • Kód výrobce: 090.2336
  • Záruka: 2 roky

Elektrický servopohon Schischek InMax-50-SF s havarijní funkcí a integrovanými koncovými spínači pro klapky a kulové kohouty. Moment 50 Nm, napájení 24–240 V AC/DC, krytí IP 67. Více informací

  • Dostupnost

    Na objednávku

  • Není skladem
Cena bez DPH 73 746 Kč
Cena s DPH 21 % 89 233 Kč
− +

Parametry a katalogy

Doba přestavení 90 s, 60 s, 40 s, 150 s, 120 s
Havarijní funkce Ano
Kroutící moment 50 Nm
Krytí IP IP 67
Napájení 24 VDC, 24 VAC, 230 VAC
Hmotnost 9.50 kg

Katalogový list ke stažení

Stáhnout PDF

Schischek InMax-50-SF je elektrický průmyslový servopohon s otočným pohybem 95° (vč. 5° předpětí), určený pro ovládání regulačních a uzavíracích klapek, kulových kohoutů a škrticích armatur. Provedení s označením „F" obsahuje havarijní funkci zpětnou pružinou, provedení „S" navíc integrované koncové spínače pro signalizaci polohy.

Kde servopohon najde využití

InMax-50-SF je určený pro motorizované armatury v regulační technice – VAV systémy, uzavírací a bezpečnostní klapky, kulové kohouty a škrticí klapky. Typicky se nasazuje v chemickém a farmaceutickém průmyslu, na ropných plošinách nebo v obecném průmyslovém provozu s bezpečným (neEx) prostředím, kde je vyžadována havarijní funkce při výpadku napájení.

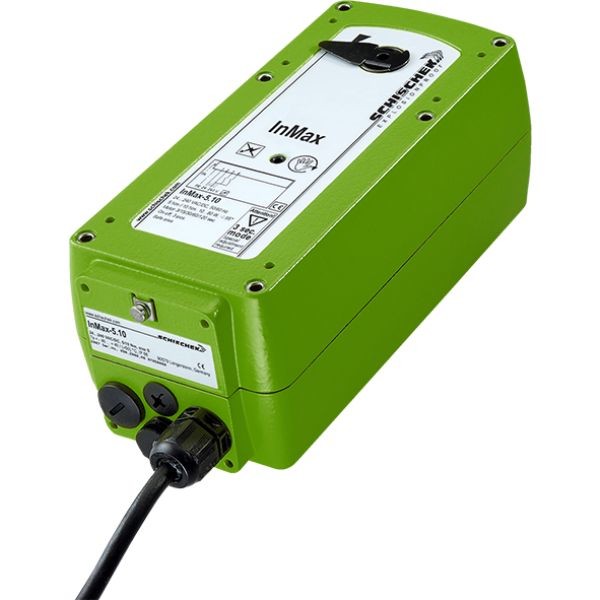

Schischek InMax-50-SF na průmyslové klapce

Havarijní funkce se zpětnou pružinou

Při přerušení napájení svorek 1 a 2 se pohon pomocí zpětné pružiny automaticky přestaví do koncové polohy, a to během přibližně 20 sekund při úhlu 90°. Reakce na výpadek napájení nastává do jedné vteřiny. Funkce zajišťuje bezpečný stav armatury i při výpadku elektřiny.

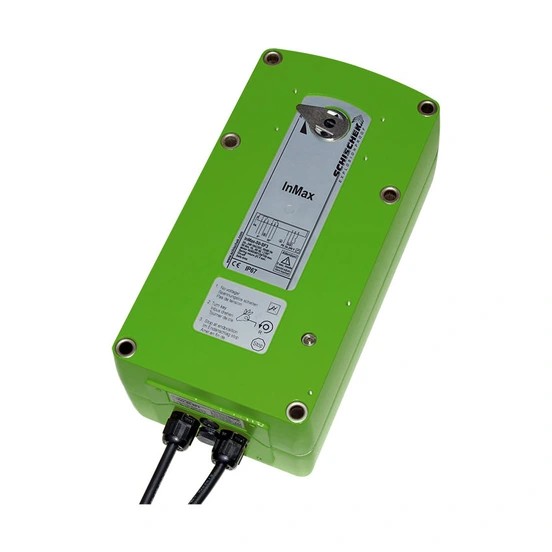

Schéma havarijní funkce InMax-50-SF

Integrované koncové spínače

Provedení „S" obsahuje dva integrované bezpotenciálové pomocné spínače, které signalizují dosažení koncových poloh při 5° a 85° natočení. Spínače jsou dimenzované na 24 V/3 A nebo 240 V/0,25 A a umožňují zpětnou signalizaci polohy armatury do řídicího systému.

Nastavitelná doba chodu a moment

Doba chodu motoru se nastavuje přímo na místě pomocí 10místného přepínače na jednu z pěti hodnot – 40, 60, 90, 120 nebo 150 sekund na 90°. Pohon je 100% odolný proti přetížení a je navržený jako bezúdržbový – běžná údržba se řídí regionálními předpisy.

Časté dotazy

Zpětná pružina přestaví servopohon do bezpečné koncové polohy do 20 sekund při úhlu 90°. Reakce na samotný výpadek napájení nastává do jedné vteřiny.

Standardní připojení je dvojitý čtyřhran 16 × 16 mm. Pro jiné rozměry hřídele je k dispozici redukce AR-16.

Pouzdro má krytí IP 67 a vestavěný ohřev do −40 °C, pro venkovní instalaci ale výrobce doporučuje dodatečný ochranný kryt proti dešti, sněhu a slunečnímu záření.

Z hlediska funkce je pohon bezúdržbový. Přesto je nutné dodržovat regionální předpisy a standardy týkající se pravidelné kontroly.

Výrobní nastavení a technická data:

  • Kroutící moment: 50 Nm
    • Tovární nastavení: 50 Nm, doba chodu 90 s/90°
  • Napájení: 24–240 V AC/DC, univerzální, 50–60 Hz ±20 %
  • Doba chodu motoru: volitelně 40 / 60 / 90 / 120 / 150 s při 90° (nastavitelné na místě)
  • Doba chodu zpětné pružiny: 20 s při 90°
  • Pracovní úhel: 95° vč. cca 5° mechanického předpětí
  • Koncové spínače: 2× bezpotenciálový, spínání při 5° a 85°, 24 V/3 A nebo 240 V/0,25 A
  • Krytí: IP 67
  • Hmotnost: cca 9,5 kg
  • Provozní teplota: −40 až +50 °C (vestavěný ohřev)
  • Certifikace: EMC 2014/30/EU, LVD 2014/35/EU
