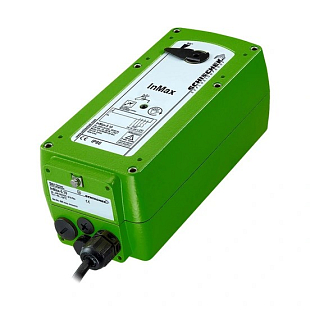

INMAX-50-BF SERVOPOHON

INMAX-50-BF SERVOPOHON

INMAX-50-BF SERVOPOHON

SCHISCHEK
  • Kód produktu: 4021.1
  • Kód výrobce: 090.2365
  • Záruka: 2 roky

Čtvrtotáčkový servopohon Rotork InMax-50-BF s pružinovým zpětným chodem (havarijní funkce) pro požární klapky, VAV a ventily. Napájení 24–240 VAC/DC, moment 50 Nm, krytí IP66/IP67. Více informací

  • Dostupnost

    Na objednávku

  • Není skladem
Cena bez DPH 77 392 Kč
Cena s DPH 21 % 93 644 Kč
− +

Parametry a katalogy

Doba přestavení 40 / 60 / 90 / 120 / 150s
Kroutící moment 40 Nm
Napájení 24...240 VAC
Ovládání On-off, 3-bodové
Hmotnost 9.50 kg

Datový list EN ke stažení

Stáhnout PDF

Rotork InMax-50-BF je elektrický čtvrtotáčkový servopohon s pružinovým zpětným chodem (havarijní funkcí) určený pro bezpečnou zónu. Ovládá požární a uzavírací klapky, VAV systémy, kulové kohouty i klapkové ventily v HVAC instalacích a slouží k jejich automatickému uzavření při přerušení napájení.

Kde servopohon využijete

InMax-50-BF je určen pro chemický, farmaceutický, průmyslový a offshore/onshore provoz, kde je vyžadována spolehlivá havarijní funkce. Typicky se nasazuje na požární a odvětrávací klapky, VAV systémy, kulové kohouty a škrticí klapky. Krytí IP66/IP67 a integrovaný ohřev umožňují provoz i ve venkovním prostředí nebo v náročných klimatických podmínkách.

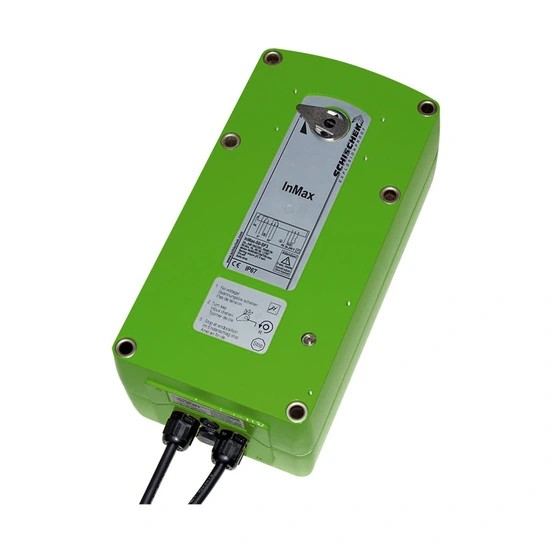

Rotork InMax-50-BF na požární klapce
Rotork InMax-50-BF na požární klapce

Havarijní funkce se zpětnou pružinou

Při přerušení napájení na svorce 1 nebo 2 pohon automaticky dojede pružinou do koncové polohy, a to i v případě, že se napájení během zpětného chodu obnoví – pohon dokončí návrat a poté pokračuje v běžném provozu. Dva integrované pomocné spínače signalizují polohu natočení při 5° a 85° úhlu a je připraven přímý okruh pro připojení bezpečnostního teplotního čidla InPro-TT.

Technické parametry:

  • Jmenovitý moment: 50 Nm (motor i pružina)
  • Úhel natočení: 95° vč. cca 5° předpětí
  • Doba chodu motoru: 40 / 60 / 90 / 120 / 150 s/90°, volitelná na místě
  • Doba zpětného chodu pružinou: cca 20 s/90°
  • Napájení: 24–240 V AC/DC ± 10 %, 50–60 Hz ± 20 %
  • Krytí: IP66/IP67 dle EN 60529
  • Rozměry (D × Š × V): cca 288 × 149 × 116 mm
  • Hmotnost: cca 9,5 kg (hliníkové provedení)
  • Pracovní teplota: −40 až +50 °C
  • Připojení hřídele: dvojitý čtyřhran 16 × 16 mm
  • Počet bezpečných spínacích cyklů: min. 10 000 (dle konstrukce klapky a prostředí)
  • Životnost pomocných spínačů: MTTFd 1,28 × 10⁴ let (u volitelného InSwitch)

Časté dotazy

Ano, pro elektrické zapojení je vždy nutná svorkovnicová skříň (např. InBox), pohon ji v základu neobsahuje.

Ano, provedení InMax-...-BF je funkční pouze s bezpečnostním teplotním čidlem InPro-TT připojeným do jeho odpojovacího okruhu.

Ano, pohon má integrovaný ohřev pro pracovní teploty do −40 °C. Pro venkovní instalaci je navíc potřeba ochranný kryt proti slunci, dešti a sněhu a stálé napájení ohřevu na svorkách 1 a 2.

Parametry se volí 10polohovým přepínačem přímo na pohonu bez potřeby dalšího nářadí. Nastavení lze měnit jen v klidovém stavu pohonu, bez přiloženého napětí.

Ano, po montáži na klapku nebo armaturu je nutné spustit samo-nastavovací jízdu (přepínač do polohy 02, tlačítko na min. 3 sekundy), při které si pohon najede oba koncové body a rozpozná blokovací polohy.
