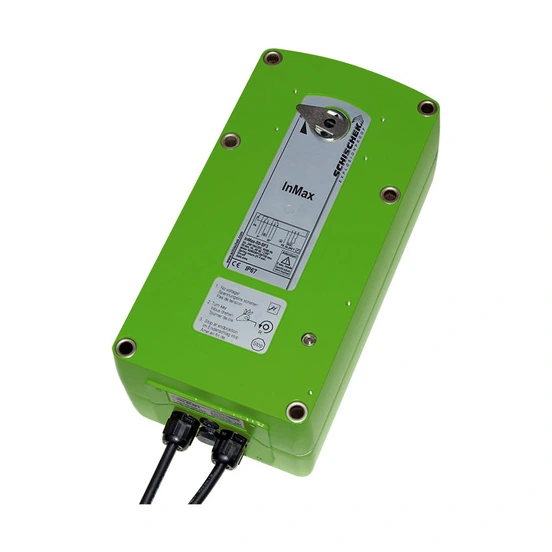

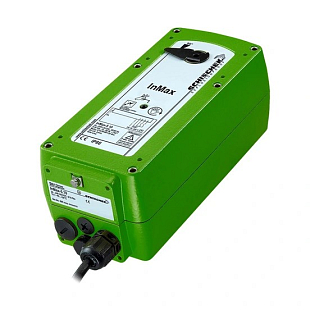

Schischek InMax-5.10-SF je servopohon se zpružinovým fail-safe chodem a 2 pomocnými spínači pro klapky a kohouty v HVAC. Napájení 24–240 VAC/DC, IP66, moment 5/10 Nm. Více informací
Na objednávku
| Doba přestavení | 3 / 15 / 30 / 60 / 120 s |
| Havarijní funkce | Ano |
| Kroutící moment | 5 Nm, 10 Nm |
| Krytí IP | IP 67 |
| Napájení | 24 VDC, 24 VAC |
| Hmotnost | 9.50 kg |
Datový list EN ke stažení
Stáhnout PDFSchischek InMax-5.10-SF je elektrický čtvrtotáčkový servopohon (rotační akční člen) pro pohon klapek, kulových kohoutů, škrticích ventilů a dalších motorizovaných prvků ve vzduchotechnice. Jde o variantu s bezpečnostní zpružinovou funkcí (fail-safe) a se 2 integrovanými pomocnými spínači pro signalizaci koncových poloh.
Servopohon je určený pro pohon bezpečnostních, regulačních a uzavíracích klapek, VAV systémů, kulových kohoutů a škrticích ventilů v HVAC systémech. Uplatnění najde v chemickém, farmaceutickém a průmyslovém prostředí i na offshore/onshore provozech, tedy všude tam, kde je potřeba spolehlivý pohyb armatury i za ztížených podmínek prostředí.
Při výpadku napájecího napětí pohon automaticky dojede do bezpečné koncové polohy pomocí integrované pružiny, a to za přibližně 3 nebo 10 s/90° (volba dle zapojení). Funkce se aktivuje i v případě, že napětí je opět dostupné během návratového pohybu – pohon nejprve dokončí bezpečný návrat a teprve poté pokračuje v běžném provozu.

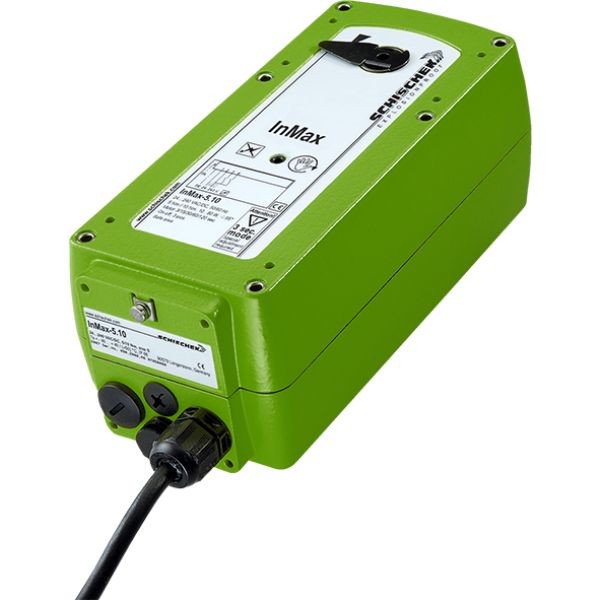

Varianta SF obsahuje 2 integrované, potenciálově oddělené pomocné spínače spínající při 5° a 85° úhlu natočení, které signalizují dosažení koncových poloh. Doporučuje se jejich jištění v obvodu.
Výrobní nastavení a technické parametry:
Ano. Elektrické zapojení vyžaduje samostatnou svorkovnici (např. InBox), protože pohon je dodáván s kabelem o délce cca 1 m bez konektoru.
Standardní upevnění je přímá čtyřhranná spojka 12 × 12 mm. Pro kulaté hřídele je k dispozici adaptér KB-S, pro menší čtyřhrany (8–11 mm) redukce AR-12-xx.
Pohon je bezúdržbový, výrobce doporučuje roční kontrolu. Pohon nesmí být zákazníkem otevírán.
Oproti základnímu InMax má varianta SF navíc bezpečnostní zpružinovou funkci (fail-safe) i 2 integrované pomocné spínače pro signalizaci koncových poloh při 5° a 85° natočení.
