Name: INMAX-5.10 SERVOPOHON
Brand: SCHISCHEK
Price: 29500 CZK
Availability: OutOfStock

Parametry a katalogy

Doba přestavení	3s / 15s / 30s / 60s / 120s
Kroutící moment	5 Nm, 10 Nm
Krytí IP	IP 66
Napájení	24...240 VAC
Ovládání	On-off
Hmotnost	9.50 kg

Datový list CZ ke stažení

Stáhnout PDF

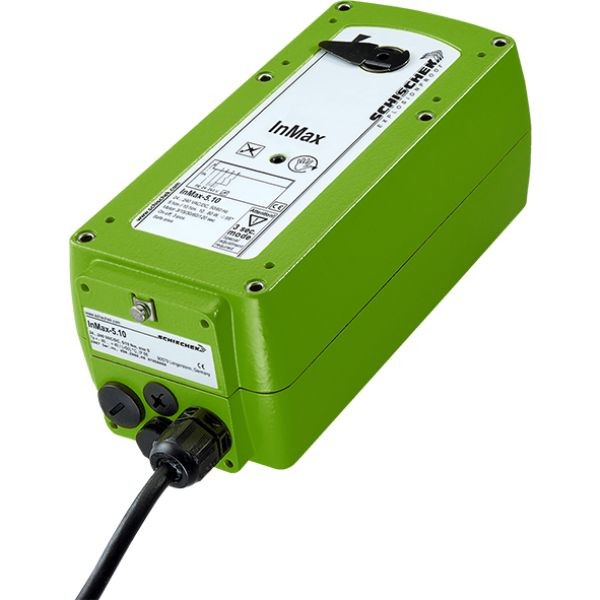

Servopohon Schischek InMax-5.10 je elektrický čtvrtotáčkový pohon pro bezpečné zóny, určený k ovládání klapek, kulových kohoutů a škrticích ventilů ve vzduchotechnice a průmyslových provozech. Pracuje v režimu on-off nebo 3-poziční regulace a nemá funkci nouzového zpětného pružinového chodu (fail-safe) – tu nabízí varianta InMax-5.10-F.

Kde servopohon využijete

InMax-5.10 se nasazuje u bezpečnostních, regulačních a uzavíracích klapek, u systémů VAV a dalších motoricky ovládaných prvků vzduchotechniky. Typické využití je v chemickém, farmaceutickém a průmyslovém prostředí a na offshore/onshore provozech, kde je kladen důraz na spolehlivý chod i v náročných podmínkách.

Servopohon Schischek InMax-5.10 na vzduchotechnické klapce

Ovládací prvky a přepínač parametrů servopohonu InMax

Univerzální napájení a nastavení přímo na místě

Pohon má univerzální napájecí jednotku pro rozsah 24–240 V AC/DC, která se sama přizpůsobí připojenému napětí. Krouticí moment 5 nebo 10 Nm a dobu chodu motoru 3–15–30–60–120 s/90° lze zvolit otočným přepínačem bez nutnosti speciálního nářadí. Úhel natočení je 95° včetně 5° přepnutí.

Provoz v náročných podmínkách

Kryt s ochranou IP66 a integrovaný regulovaný ohřev umožňují provoz při teplotách okolí až do −40 °C. Hliníkové pouzdro (volitelně s povrchovou úpravou odolnou mořskému prostředí nebo v nerezovém provedení) a pohon 100% chráněný proti přetížení se samosvorností zajišťují dlouhou životnost i v prašném nebo vlhkém prostředí.

Technické parametry a tovární nastavení:

Krouticí moment (motor): 5/10 Nm, volitelné přímo na místě
Napájení: 24–240 V AC/DC ± 10 %, frekvence 50–60 Hz ± 20 %
Doba chodu motoru: 3/15/30/60/120 s/90°, volitelná na místě
Ovládání: on-off, 3-poziční
Úhel natočení: 95° vč. 5° přepnutí
Připojení hřídele: dvojitý čtyřhran 12 × 12 mm, přímá spojka

Krytí: IP66 dle EN 60529
Pracovní teplota okolí: −40 až +50 °C
Skladovací teplota: −40 až +70 °C
Hmotnost: cca 3,5 kg (hliníkové pouzdro)
Rozměry (D × Š × V): 210 × 95 × 80 mm
Tovární nastavení při dodání: 5 Nm, 30 s/90°

Časté dotazy

Potřebuji k pohonu ještě něco dalšího pro elektrické zapojení?

Ano, pohon má kabel o délce cca 1 m a pro zapojení je nutná svorkovnicová skříň, například InBox. Bez ní pohon nelze elektricky připojit.

Jaký je rozdíl mezi InMax-5.10 a InMax-5.10-F?

Základní InMax-5.10 nemá funkci nouzového zpětného chodu. Varianta InMax-5.10-F je navíc vybavena pružinovým zpětným chodem (fail-safe), který při výpadku napájení vrátí pohon do koncové polohy.

Je potřeba pohon po instalaci nějak seřizovat?

Ano. Po namontování na klapku nebo ventil je nutné provést samonastavovací chod (podržení tlačítka minimálně 3 sekundy), při kterém si pohon sám najde koncové polohy. Moment a dobu chodu motoru lze zvolit desetipolohovým přepínačem přímo na pohonu.

Lze pohon použít i pro venkovní instalaci?

Pro venkovní instalaci je nutné použít ochranný kryt proti slunci, dešti a snihu (např. WS-S) a zajistit stálé napájení svorek 1 a 2 pro integrovaný ohřev, který udrží funkčnost do −40 °C.

Jak často vyžaduje pohon údržbu?

Pohon je bezúdržbový, výrobce doporučuje jen roční kontrolu. Uživatelsky se pohon nesmí otevírat.
