Parametry a katalogy

Doba přestavení	3s / 15s / 30s / 60s / 120s
Havarijní funkce	Ne
Kroutící moment	5 Nm, 10 Nm
Krytí IP	IP 67
Napájení	24...240 VAC
Ovládání	On-off, 3-bodové
Hmotnost	9.50 kg

Datový list CZ ke stažení

Stáhnout PDF

Servopohon Rotork InMax-5.10-S je elektrický čtvrtotáčkový (¼ otáčky) pohon určený pro bezpečná prostředí (bez ATEX certifikace). Ovládá klapky, kulové kohouty, škrtící ventily a další motorizované prvky ve vzduchotechnice a HVAC systémech. Pracuje v režimu on-off nebo 3-polohové řízení, bez havarijní (spring return) funkce, s úhlem otočení 95° (včetně 5° přepnutí).

Kde servopohon využijete

Uplatnění nachází u bezpečnostních, řídicích a uzavíracích klapek, VAV systémů, kulových kohoutů a škrtících ventilů v chemickém, farmaceutickém a průmyslovém prostředí i na offshore/onshore zařízeních. Kompaktní rozměry 210 × 95 × 80 mm a hmotnost cca 3,5 kg umožňují montáž i v prostorově omezených instalacích vzduchotechniky.

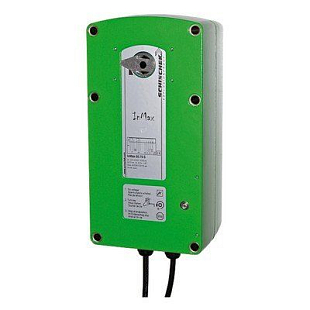

Servopohon Rotork InMax-5.10-S na VZT klapce

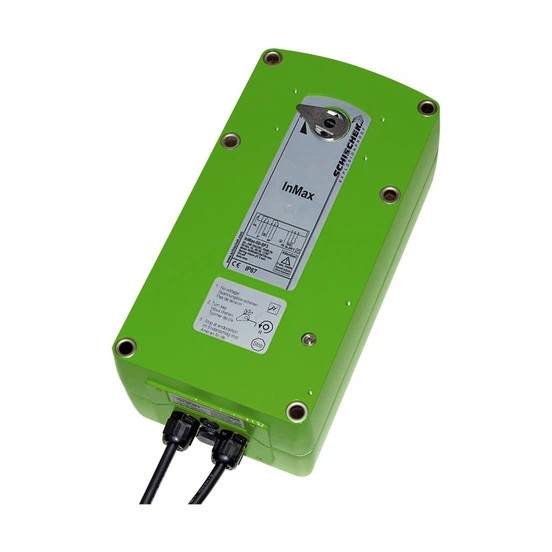

Ovládací panel servopohonu InMax se přepínačem a tlačítkem

Nastavení přímo na místě

Pomocí 10polohového přepínače lze bez speciálního nářadí nastavit moment (5 nebo 10 Nm) a dobu chodu motoru (3/15/30/60/120 s na 90°). Po instalaci na klapku nebo armaturu se provede automatické seřízení úhlu otočení stisknutím tlačítka po dobu min. 3 sekundy – pohon sám najede do koncových poloh a rozpozná dorazy.

Zpětná signalizace polohy

Provedení -S obsahuje 2 integrované, potenciálově oddělené koncové spínače, spínající při 5° a 85° úhlu otočení. Slouží k signalizaci koncových poloh v nadřazeném systému; u napájení doporučujeme jištění pojistkou.

Výrobní nastavení a technické parametry:

Moment motoru (nastavitelný): 5/10 Nm
Doba chodu motoru (nastavitelná): 3–120 s/90°
Parametr při dodání: 5 Nm, 30 s/90°
Napájení: 24–240 VAC/DC ± 10 %, 50–60 Hz ± 20 %
Úhel otočení: 95° (vč. 5° přepnutí)
Připojení hřídele: dvojitý čtyřhran 12 × 12 mm

Krytí: IP66
Pracovní teplota: −40…+50 °C
Skladovací teplota: −40…+70 °C
Hmotnost: ~3,5 kg (hliníkové provedení)
Koncové spínače: Umax/Imax AC = 250 V/5 A; Umax/Imax DC = 48 V/1 A

Časté dotazy

Potřebuji k instalaci ještě svorkovnici?

Ano. Pro elektrické připojení je nutná samostatná svorkovnice, například typ InBox – samotný pohon ji neobsahuje.

Jak se pohon připojuje k hřídeli klapky?

Přímou vazbou přes dvojitý čtyřhran 12 × 12 mm. Pro kruhové hřídele jsou k dispozici adaptéry, například typ KB-S.

Jak se nastavuje moment a doba chodu?

Pomocí 10polohového přepínače přímo na pohonu, bez speciálního nářadí. Nové parametry se uplatní při dalším spuštění pohonu.

Jaký je rozdíl mezi InMax-5.10-S a InMax-5.10-SF?

Verze -SF má navíc havarijní funkci (spring return) s dobou návratu cca 3 nebo 10 s/90° při výpadku napájení. Verze -S tuto funkci nemá.

Jak často je nutná údržba?

Pohon je bezúdržbový, výrobce doporučuje roční kontrolu.
