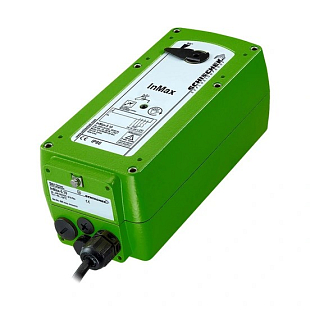

INMAX-30-F SERVOPOHON

INMAX-30-F SERVOPOHON

INMAX-30-F SERVOPOHON

SCHISCHEK
  • Kód produktu: 090.2320
  • Kód výrobce: 090.2320
  • Záruka: 1 rok

Servopohon Schischek InMax-30-F3 pro čtvrtotáčkové armatury a klapky v bezpečné zóně. Havarijní funkce s pružinovým zpětným chodem při výpadku napájení. Otočný moment 24 Nm, napájení 24–240 VAC/DC, krytí IP66/IP67. Více informací

  • Dostupnost

    Na objednávku

  • Není skladem
Cena bez DPH 60 078 Kč
Cena s DPH 21 % 72 694 Kč
− +

Parametry a katalogy

Doba přestavení 40 / 60 / 90 / 120 / 150s
Kroutící moment 30 Nm
Napájení 24...240 VAC
Ovládání On-off
Hmotnost 9.50 kg

Datový list EN ke stažení

Stáhnout PDF

InMax-30-F3 je elektrický čtvrtotáčkový servopohon s integrovanou pružinovou havarijní funkcí (spring return) pro použití v bezpečné zóně. Pohon slouží k ovládání požárních a kouřových klapek, VAV systémů, kulových kohoutů, škrticích klapek a dalších armatur v HVAC systémech.

Kde produkt využijete

Servopohon InMax-30-F3 se používá všude, kde je potřeba bezpečně uzavřít nebo otevřít klapku či ventil i při výpadku napájení. Typické nasazení je na požárních a kouřových klapkách ve vzduchotechnice, na VAV regulačních klapkách nebo na kulových a škrticích ventilech v průmyslových provozech. Robustní hliníkové provedení s krytím IP66/IP67, případně varianta v nerezi nebo s mořskou ochranou proti korozi, umožňuje instalaci i v náročnějším prostředí chemických a farmaceutických provozů nebo na offshore/onshore zařízeních.

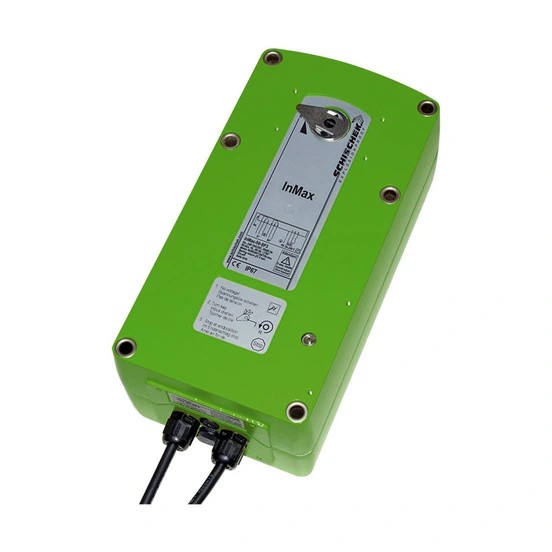

Servopohon InMax-30-F3 na klapce
Havarijní pružinová funkce servopohonu InMax

Bezpečná funkce při výpadku napájení

Při přerušení napájení nebo otevření řídicího vodiče 3 servopohon automaticky dojede pružinou do koncové polohy, a to přibližně za 3 sekundy na 90° otočení. Varianty ...-SF3 a ...-BF3 jsou navíc vybaveny dvěma integrovanými bezpotenciálovými pomocnými spínači, které signalizují polohu při 5° a 85° natočení. Verze ...-BF3 obsahuje také obvod pro přímé připojení bezpečnostního teplotního spínače InPro-TT, určeného pro požární klapky.

Technické parametry:

  • Točivý moment (motor): 30 Nm
  • Točivý moment (pružina): ~ 24 Nm
  • Napájení: 24–240 VAC/DC ± 10 %, 50–60 Hz ± 20 %, samočinně adaptivní
  • Úhel natočení: 95° včetně ~ 5° přepětí
  • Doba chodu motoru: 40/60/90/120/150 s/90° nastavitelná on-site
    • Výchozí nastavení z výroby: 90 s/90°
  • Doba pružinového zpětného chodu: ~ 3 s/90°
  • Hřídelové spojení: dvojitý čtyřhran 16 × 16 mm
  • Krytí: IP66/IP67 dle EN 60529
  • Rozměry (D × Š × V): ~ 288 × 149 × 116 mm
  • Hmotnost: ~ 9,5 kg (hliníkové provedení), ~ 15 kg (nerezové provedení)
  • Provozní teplota: −20 až +50 °C
  • Skladovací teplota: −40 až +70 °C
  • Vlhkost: 0–90 % rH, nekondenzující
  • Směrnice: EMC 2014/30/EU, nízkonapěťová směrnice 2014/35/EU, CE

Časté dotazy

Elektrické zapojení musí provádět osoba s odpovídající kvalifikací a v souladu s národními a mezinárodními normami. Pro připojení je nutná svorkovnicová krabice (např. InBox), přičemž před jejím otevřením musí být vždy odpojeno napájení.

Verze F3 je základní provedení bez pomocných spínačů. Verze SF3 má navíc dva integrované bezpotenciálové pomocné spínače pro signalizaci polohy. Verze BF3 obsahuje stejné spínače a navíc obvod pro přímé připojení bezpečnostního teplotního spínače InPro-TT pro požární klapky.

Doba chodu se volí přímo na místě pomocí desetipolohového přepínače uvnitř pohonu, bez nutnosti speciálního nářadí. Vybraný parametr se uplatní při nejbližším dalším spuštění pohonu.

Servopohon je z hlediska funkce bezúdržbový, doporučuje se ovšem provádět roční kontrolu. Pohon nesmí být zákazníkem otevírán.

Ano, pro venkovní instalaci je ale nutné použít ochranný kryt proti povětrnostním vlivům WS-M, který chrání pohon před sluncem, deštěm a snehem.

Na Vaše dotazy k produktům odpovídáme co nejrychleji, obvykle do 24 hodin.
