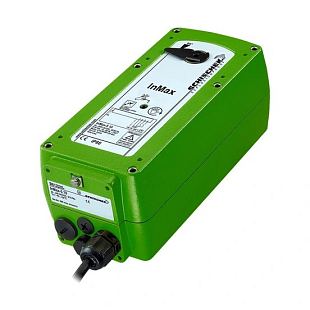

Name: INMAX-15-YF SERVOPOHON
Brand: SCHISCHEK
Price: 49738 CZK
Availability: OutOfStock

Parametry a katalogy

Doba přestavení	7,5/ 15 / 30 / 60 / 120s
Kroutící moment	15 Nm
Napájení	24...240 VAC
Ovládání	On-off
Hmotnost	9.50 kg

Datový list CZ ke stažení

Stáhnout PDF

INMAX-15-YF je elektrický čtvrtotáčecí servopohon Schischek řady InMax s havarijní pružinovou funkcí (spring return). Otáčí hřídelí klapky, kulového kohoutu nebo škrtícího ventilu o 95° a při výpadku napájení ji sám vrátí do bezpečné koncové polohy. Je určen pro provoz v běžném (neexplozivním) prostředí.

Kde produkt využijete

Servopohon se používá k automatizaci VZT klapek, požárních a kouřových klapek, VAV systémů, kulových kohoutů a škrtících ventilů ve vzduchotechnice. Nasazení najde v budovách, průmyslových, chemických i farmaceutických provozech a na offshore/onshore instalacích, kde je vyžadována havarijní bezpečná funkce při ztrátě napájení.

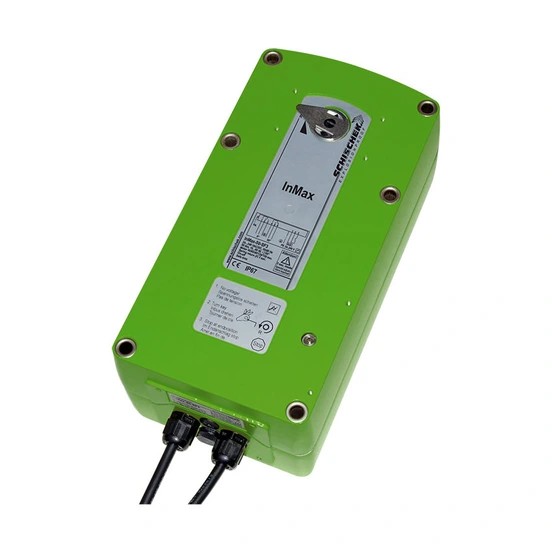

Servopohon Schischek INMAX-15-YF na VZT klapce

Technické parametry:

Krouticí moment: 15 Nm (135 lbf-in)
Napájecí napětí: 24–240 V AC/DC, ± 10 %
Úhel natočení: 95° (vč. 5° přesahu)
Doba chodu motoru: 30 s/90°
- Nastavitelné volby: 7,5 / 15 / 30 / 60 s/90° (příslušenství Stick)
Doba pružinového návratu: 10 s/90° (volba 3 s/90° přes příslušenství Stick)
Ovládací signál: 0–10 V / 4–20 mA
Zpětný signál: 0–10 V / 4–20 mA

Krytí: IP66 / NEMA4X
Hmotnost: 3,5 kg (hliníkové provedení)
Rozměry: 210 × 95 × 80 mm
Připojení hřídele: dutá čtyřhrana 12 × 12 mm
Provozní teplota: -40 až +50 °C
Materiál krytu: hliníkový odlitek, lakovaný

Časté dotazy

Co se stane se servopohonem při výpadku napájení?

Přiváděná pružina servopohon otočí do koncové bezpečné polohy do 1 sekundy od ztráty napájení. Dobu pružinového návratu (3 nebo 10 s/90°) lze nastavit přes příslušenství Stick.

Na jaké napájecí napětí lze servopohon připojit?

Servopohon má univerzální napájecí zdroj, který se automaticky přizpůsobí napětí v rozsahu 24–240 V AC/DC. Není proto potřeba řešit napěťovou variantu při objednávce.

Je servopohon vhodný do venkovního prostředí a mrazu?

Ano, díky krytí IP66/NEMA4X a integrovanému ohřevu zvládá provoz do -40 °C. Pro venkovní instalaci se přesto doporučuje ochranný přístřešek proti dešti, snihu a přímému slunci.

Jak se servopohon připojuje k hřídeli klapky nebo kohoutu?

Standardně přímou spojkou s dutou čtyřhranou hřídelí 12 × 12 mm. Pro kulaté nebo jinak rozměrné hřídele je k dispozici redukční příslušenství.
