INMAX-15-SF SERVOPOHON

INMAX-15-SF SERVOPOHON

INMAX-15-SF SERVOPOHON

SCHISCHEK
  • Kód produktu: 4021.5
  • Kód výrobce: 090.1336
  • Záruka: 2 roky

Servopohon Schischek InMax-15-SF s havarijní funkcí pro VZT klapky, kulové kohouty a škrticí klapky v běžném prostředí. Při výpadku napájení pružina vrátí pohon do bezpečné polohy. Moment 15 Nm, 24–240 V AC/DC, IP66. Více informací

  • Dostupnost

    Na objednávku

  • Není skladem
Cena bez DPH 37 978 Kč
Cena s DPH 21 % 45 953 Kč
− +

Parametry a katalogy

Doba přestavení 3s / 15s / 30s / 60s / 120s
Kroutící moment 15 Nm
Napájení 24...240 VAC
Ovládání On-off
Hmotnost 9.50 kg

Datový list CZ ke stažení

Stáhnout PDF

Schischek InMax-15-SF je elektrický čtvrtotáčkový (90°) servopohon s havarijní funkcí (pružinový zpětný chod) pro pohon vzduchotechnických klapek, kulových kohoutů a škrticích ventilů. Pohon je určen pro běžné (neexplozní) prostředí – nejde o verzi do prostředí s nebezpečím výbuchu.

Kde produkt využijete

InMax-15-SF se používá k automatizaci VZT klapek (regulačních i požárních/kouřových), kulových kohoutů a škrticích armatur v systémech vzduchotechniky, vytápění a klimatizace. Typicky se nasazuje ve strojovnách VZT, na potrubních rozvodech vzduchu nebo u průmyslových armatur, kde je potřeba spolehlivé otevření/zavření s havarijní funkcí při výpadku napájení. Díky univerzálnímu napájení 24–240 V AC/DC je vhodný do řídicích systémů s různým napájecím napětím bez nutnosti volby konkrétní varianty pohonu.

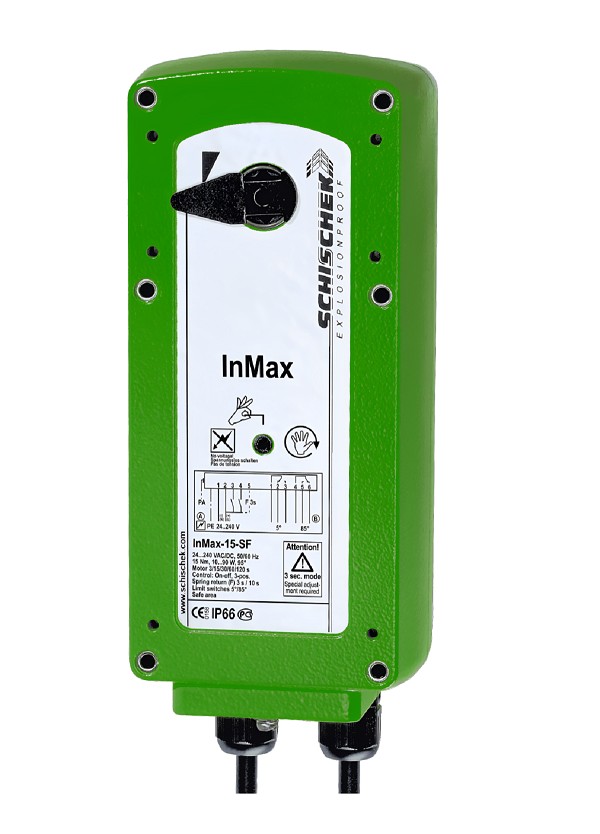

Schischek InMax-15-SF na vzduchotechnické klapce

Havarijní funkce a zpětná signalizace

Při výpadku napájení pohon díky integrované pružině sám dotáhne klapku nebo armaturu do bezpečné koncové polohy – čas dotažení (~3 s nebo 10 s na 90°) lze nastavit pomocí příslušenství Stick. Pohon má 2 integrované polohové spínače (tovární nastavení 5°/85°) pro zpětnou signalizaci koncových poloh do řídicího systému. Řízení je typu on-off nebo 3-bodové, bez analogového modulačního signálu.

Technické parametry:

  • Kroutící moment: 15 Nm (135 in-lbs)
  • Úhel otočení: 95° (vč. 5° přítlaku)
  • Doba chodu při 90°: nastavitelná 3 / 15 / 30 / 60 s (přes příslušenství Stick)
  • Doba havarijního (pružinového) chodu: ~3 s nebo 10 s / 90° (nastavitelné)
  • Polohové spínače: 2× integrovaný, tovární nastavení 5° / 85°
  • Řízení: On-off, 3-pos (bez modulačního signálu)
  • Napájení: 24–240 V AC/DC, 50–60 Hz, samočinně adaptivní
  • Krytí: NEMA4X / IP66

Časté dotazy

Přímou spojkou s dvojitým čtyřhranem 12 × 12 mm (0,47" × 0,47"). Pro jiné rozměry hřídele lze použít redukční nástavce z příslušenství.

Ne. Řada InMax je určená výhradně pro běžné (neexplozní) prostředí. Pro výbušné zóny nabízí Schischek stejnou konstrukci v provedení ExMax (zóna 1) nebo RedMax (zóna 2).

Integrovaná pružina automaticky vrátí klapku nebo armaturu do bezpečné koncové polohy, a to během přibližně 3 nebo 10 sekund na 90° podle nastavení.

Pohon je bezúdržbový. Při znečištění stačí otřít vlhkým hadříkem, provoz musí odpovídat regionálním normám a předpisům pro instalaci.

Ano. Integrovaný ohřev udržuje pohon funkční do okolní teploty −40 °C. Pro instalaci venku se doporučuje ochranný kryt proti dešti, sněhu a slunci.
