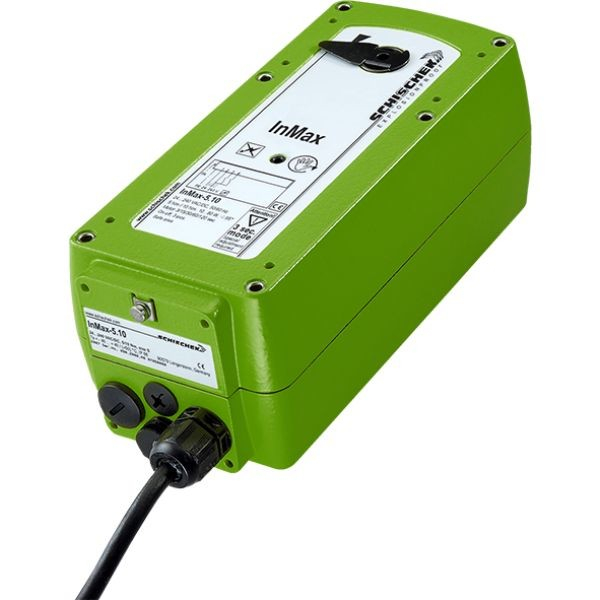

Name: INMAX-15-F SERVOPOHON
Brand: SCHISCHEK
Price: 42827 CZK
Availability: OutOfStock

Parametry a katalogy

Doba přestavení	3s / 15s / 30s / 60s / 120s
Kroutící moment	15 Nm
Krytí IP	IP 66
Napájení	24...240 VAC
Ovládání	On-off
Hmotnost	9.50 kg

Datový list CZ ke stažení

Stáhnout PDF

Schischek InMax-15-F je elektrický čtvrtotáčkový servopohon pro pohon klapek, kulových kohoutů a škrticích ventilů v HVAC, chemickém, farmaceutickém a průmyslovém prostředí. Pohon je vybavený integrovanou havarijní pružinovou funkcí (spring return), která armaturu při výpadku napájení automaticky vrátí do bezpečné koncové polohy. Krouticí moment 15 Nm, univerzální napájení 24–240 VAC/DC.

Kde produkt využijete

InMax-15-F se používá k automatizaci bezpečnostních a uzavíracích klapek, VAV systémů, kulových kohoutů a škrticích ventilů v HVAC instalacích průmyslových a farmaceutických provozů i offshore/onshore zařízení. Díky pružinové havarijní funkci se hodí zejména tam, kde je při výpadku elektrického napájení nutné armaturu spolehlivě uzavřít nebo otevřít – např. u požárních a kouřových klapek. Kompaktní hliníkové pouzdro s krytím IP66 umožňuje nasazení i ve venkovním a vlhkém prostředí.

Schischek InMax-15-F servopohon na klapce

Havarijní pružinová funkce

V okamžiku přerušení napájení se pohon díky integrované pružině sám vrátí do koncové polohy, a to během přibližně 3 nebo 10 sekund na 90° (volitelně nastavitelné). Tato funkce zůstane aktivní i v případě, že se napájení během vratného pohybu znovu obnoví – pohon dokončí bezpečnostní cyklus. Konstrukce je 100% přetížení odolná a samosvorná.

Technické parametry:

Krouticí moment (motor): 15 Nm
Krouticí moment (pružina): min. 15 Nm
Napájení: 24–240 VAC/DC, ±10 %, 50–60 Hz ±20 %
Úhel natočení: 95° (vč. 5° přepnutí)
Krytí: IP66 dle EN 60529

Čas chodu motoru: 3 / 15 / 30 / 60 / 120 s/90° (nastavitelné)
Čas návratu pružiny: ~3 nebo 10 s/90° (nastavitelné)
Připojení k hřídeli: přímá spojka, dvojitý čtyřhran 12 × 12 mm
Rozměry (D × Š × V): 210 × 95 × 80 mm
Hmotnost: ~3,5 kg (hliníkové pouzdro)
Pracovní teplota: −40 až +50 °C

Časté dotazy

Je pro instalaci potřeba svorkovnicová krabice?

Ano, pro elektrické připojení pohonu je nutná svorkovnicová krabice (např. řada InBox), pohon má vyveden pouze cca 1 m dlouhý přívodní kabel.

Lze pohon ovládat ručně bez napájení?

Ano, pohon má integrované ruční ovládání pomocí přiloženého imbusového klíče (max. 4 Nm), ale pouze při odpojeném napájení. U pohonů s pružinovou havarijní funkcí je nutné povolovat klíč pomalu – rychlé uvolnění hrozí zraněním.

Jaký je rozdíl mezi InMax-15-F a InMax-15.30 bez „-F"?

Označení „-F" znamená, že pohon má integrovanou pružinovou havarijní funkci (spring return) – při výpadku napájení se sám vrátí do koncové polohy. Varianty bez „-F" tuto funkci nemají a při výpadku napájení zůstanou ve své poslední poloze.

Je pohon vhodný do prostředí s nebezpečím výbuchu (ATEX)?

Ne, InMax-15-F je konstruovaný pro použití v běžném (bezpečném) prostředí. Pro prostředí s nebezpečím výbuchu nabízí Schischek samostatnou řadu ExMax / RedMax.
