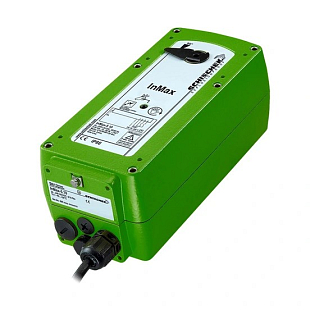

INMAX-15.30-Y SERVOPOHON

INMAX-15.30-Y SERVOPOHON

INMAX-15.30-Y SERVOPOHON

SCHISCHEK
  • Kód produktu: 4022.3
  • Kód výrobce: 090.1315
  • Záruka: 2 roky

Elektrický čtvrtotáčkový servopohon Schischek InMax-15.30-Y pro klapky, kulové kohouty a VZT systémy v bezpečných zónách. Univerzální napájení 24–240 V AC/DC, moment 15/30 Nm, doba chodu 7,5–120 s/90°, krytí IP66. Více informací

  • Dostupnost

    Na objednávku

  • Není skladem
Cena bez DPH 33 286 Kč
Cena s DPH 21 % 40 276 Kč
− +

Parametry a katalogy

Doba přestavení 7,5/ 15 / 30 / 60 / 120s
Kroutící moment 30 Nm, 15 Nm
Napájení 24...240 VAC
Ovládání On-off
Hmotnost 9.50 kg

Datový list EN ke stažení

Stáhnout PDF

Schischek InMax-15.30-Y je elektrický čtvrtotáčkový servopohon pro pohon klapek, kulových kohoutů a škrticích ventilů v bezpečných (neexplozivních) zónách. Ovládá se signálem 3-poloh, 0–10 V DC nebo 4–20 mA a poskytuje zpětnou vazbu o poloze, bez funkce havarijního doběhu (bez pružinového zpětného chodu).

Kde produkt využijete

Servopohon je určený pro průmyslové HVAC aplikace – pohon klapek, VAV systémů, kulových kohoutů a škrticích ventilů v chemickém, farmaceutickém a průmyslovém prostředí, včetně offshore a onshore instalací. Krytí IP66 a integrovaný ohřev umožňují nasazení i v náročných venkovních podmínkách s teplotami do −40 °C. Přímé spojení dvojhranem 12 × 12 mm umožňuje montáž bez dalších adaptérů na standardní hřídele armatur.

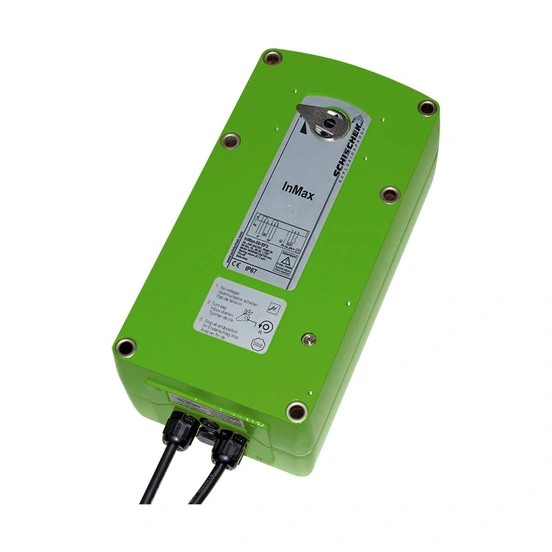

Servopohon Schischek InMax-15.30-Y na klapce
Kompaktní konstrukce servopohonu InMax

Kompaktní a odolná konstrukce

Servopohon má rozměry 210 × 95 × 80 mm a váží přibližně 3,5 kg. Hliníkové pouzero je odolné vůči přetížení – pohon je 100% chráněn proti přetížení a samosvorný, takže neztrácí nastavenou polohu ani po odpojení napájení. K dispozici je i verze s nerezovým pouzdrem pro agresivní prostředí.

Technické parametry:

  • Točivý moment motoru: 15/30 Nm, volitelné na místě
  • Napájecí napětí: 24–240 V AC/DC ± 10 %, 50–60 Hz ± 20 %
  • Doba chodu motoru: 7,5/15/30/60/120 s/90°, volitelná na místě
  • Úhel natočení: 95° (včetně cca 5° přepětí)
  • Ovládací signál: 3-poloh., 0–10 V DC, 4–20 mA
  • Zpětná vazba polohy: 0–10 V DC, 4–20 mA
  • Hřídelové spojení: dvojhran 12 × 12 mm, přímá montáž
  • Krytí: IP66 dle EN 60529
  • Provozní teplota: −40 až +50 °C
  • Hmotnost: cca 3,5 kg (hliníkové pouzdro)

Časté dotazy

Ne. Řada InMax je určena pro bezpečné (neexplozivní) zóny. Pro prostředí s nebezpečím výbuchu jsou určeny řady ExMax (zóna 1) a RedMax (zóna 2).

Ne, varianta -Y je bez pružinového zpětného chodu. Pro havarijní funkci je určena varianta -YF (InMax-5.10-YF nebo InMax-15-YF).

Ano. Pro elektrické zapojení je nutná svorkovnicová skříň, například typ InBox, která se dokupuje samostatně.

Parametry se volí otočným přepínačem na desce pohonu bez nutnosti dalšího nářadí. Před prvním uvedením do provozu je nutné provést samonastavovací jízdu stiskem tlačítka po dobu min. 3 sekund.

Na Vaše dotazy k produktům odpovídáme co nejrychleji, obvykle do 24 hodin.
