Hladinový spínač v krytí IP40, který je určen pro hlídání až šesti hladin ve studnách, jímkách, tankerech, vodních zásobnících a dalších. K spínači lze připojit až 6 hladinových sond (a jedné společné). Každá sonda je hlídána individuálně a lze ji samostatně nastavit. Pro sondy L4, L5 a L6 lze nastavit ručně citlivost. Pro všechny sondy společně je možné nastavit zpoždění sepnutí v rozsahu 0,5-10 s.

K měření hladiny jsou vyžadovány sondy, které nejsou součástí balení. Slouží k hlídání horní hladiny, dolní hladiny a jako společná sonda.

Hlavní rysy

• Měřící frekvence 10 Hz zabraňuje polarizaci kapaliny a zvýšené oxidaci měřících sond.
• Výstupní kontakt 9x spínací 10 A.
• Napájení UNI 24...240 V AC/ DC (AC 50 - 60 Hz).
• Možnost připojení 6 sond (např. SHR-2).

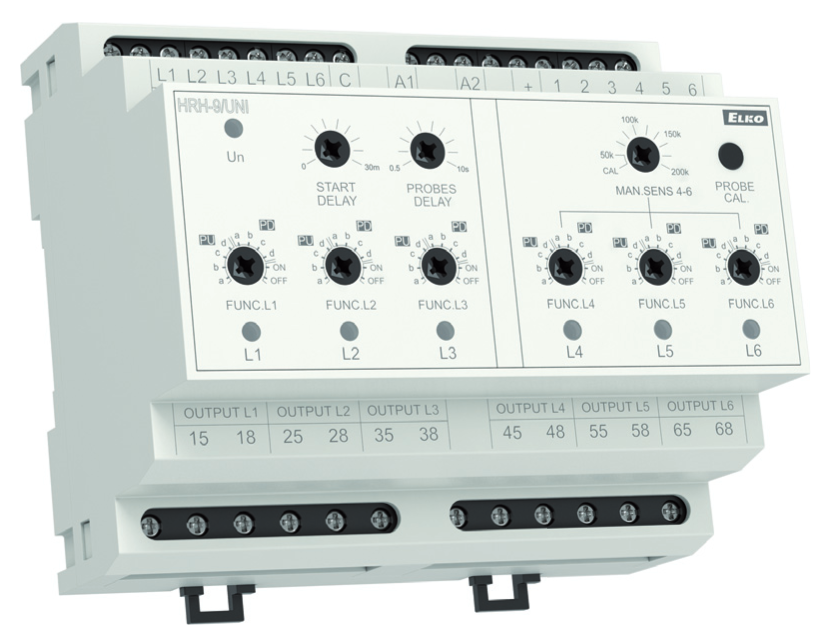

Popis konstrukce

1. Svorky napájecího napětí
2. Svorky pro připojení sond
3. Indikace napájecího napětí
4. Nastavení zpoždění po zapnutí
5. Nastavení zpoždění sepnutí relé
6. Nastavení funkce sondy (L1)
7. Indikace stavu sondy (L1)
8. Výstupní kontakt sondy (L1)
9. Svorky pro připojení externí signalizace HRH-9/S
10. Ruční nastavení citlivosti sond L4, L5 a L6
11. Kalibrační tlačítko připojených sond
