Hladinový spínač v krytí IP40, který je určen pro hlídání jedné nebo dvou hladin ve studnách, jímkách, tankerech, vodních zásobnících a dalších. Nastavit lze spínač buď na hlídání jedné hladiny, nebo na kontrolu dvou hladin, z nichž jedna slouží pro sepnutí a druhá pro vypnutí.

K měření hladiny jsou vyžadovány 2 sondy, které nejsou součástí balení. Slouží k hlídání horní hladiny, dolní hladiny a jako společná sonda.

Hlavní rysy

• Volba funkce dočerpávání nebo odčerpávání.
• Měřící frekvence 10 Hz zabraňuje polarizaci kapaliny a zvýšené oxidaci měřících sond.
• Výstupní kontakt 1x přepínací 8 A.
• Galvanicky oddělené napájení UNI 24...240 V AC/ DC (AC 50 - 60 Hz).
• Možnost připojení 2 sond (např. SHR-2).

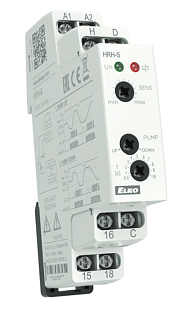

Popis konstrukce

1. Svorky napájecího napětí A1 a A2
2. Svorky pro připojení sond H a D
3. Indikace výstupu
4. Nastavení zpoždění výstupu
5. Svorka pro připojení sondy C
6. Indikace napájecího napětí
7. Nastavení citlivosti sondy
8. Volba funkce
9. Výstupní kontakty 15 a 16 a 18
