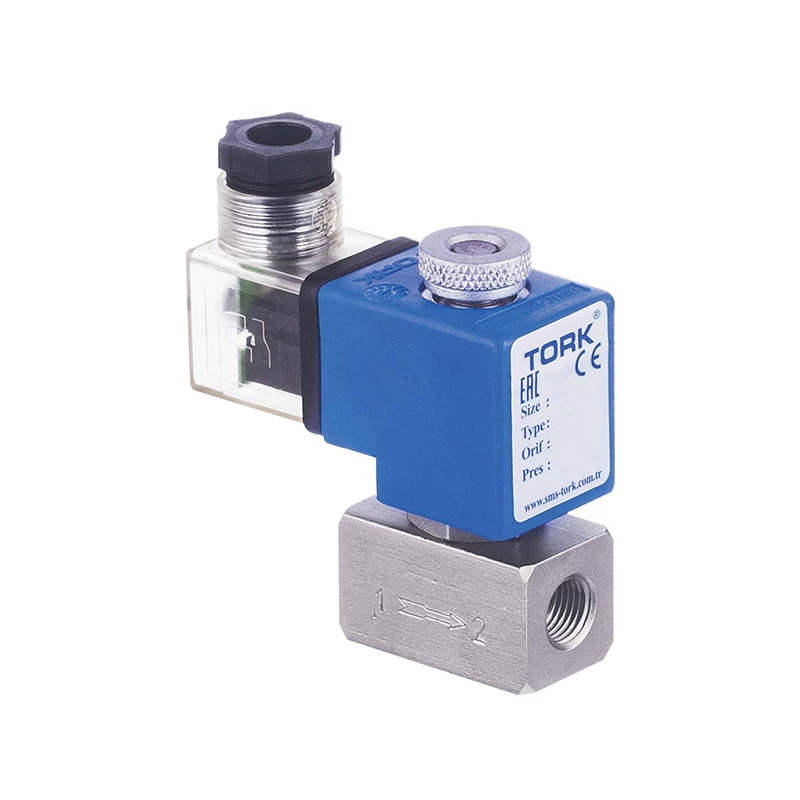

Nerezový elektromagnetický ventil Tork T-SK603 G1/2" s těsněním PTFE pro agresivní média, kyseliny a chemikálie. Normálně uzavřený, přímočinný, ΔP=0. Tělo AISI 316, provozní teplota –10 až +160 °C. Více informací
Na objednávku
| Funkce | Bez napětí zavřeno |
| Jmenovitá světlost | DN 15 |
| Médium | Vzduch, Voda, Plyn, Kyselina, Chemický materiál |
| Napájení | 230 VAC |
| Rozsah tlaku | 0...1 bar |
| Teplota média | -10...160 °C |
| Těsnění | PTFE |
| Velikost připojení | 1/2" |
| Hmotnost | 0.00 kg |
Datový list EN ke stažení
Stáhnout PDFTork T-SK603.10 je dvoucestný přímočinný elektromagnetický ventil z nerezové oceli AISI 316 s těsněním PTFE. Ventil je určen pro regulaci průtoku agresivních médií, kyselin, chemikálií, vody, vzduchu a plynů v průmyslových rozvodech. Pracuje bez nutnosti tlakového rozdílu (ΔP = 0), takže jej lze provozovat i při nulovém vstupním tlaku.
Ventil T-SK603.10 najde uplatnění všude tam, kde médium přichází do styku s konstrukčními materiály a běžná mosazná armatura nestačí. Typické aplikace zahrnují dávkovací a filtrační linky pro kyseliny a louhy, chemické provozy, farmaceutickou a potravinářskou výrobu nebo laboratorní zařízení. Díky tělu z nerezové oceli AISI 316 a těsnění PTFE odolává korozivním a agresivním médiím i pracovním teplotám až +160 °C. Ventil pracuje spolehlivě i v polohách mimo svislou osu – cívka však musí být orientována svisle.
Ventil je dvoucestný, normálně uzavřený (NC) s přímým ovládáním — bez pomocného pilotního kanálu. To zaručuje funkci při nulovém i velmi nízkém tlaku média. Tělo a všechny vnitřní části jsou z nerezové oceli AISI 316; jádro, sedlo, pružiny i trubice jádra jsou rovněž nerezové. Těsnicí gufero je z PTFE, které snáší teploty od –10 °C do +160 °C a odolává většině chemikálií. Stínovací kroužek je z mědi dle EN 12735-1. Elektrické připojení zajišťuje 3pólový konektor DIN 43650 (ISO 4400 / EN 175301-803 Form A) pro kabel průměru 6–8 mm. Cívka třídy izolace H (180 °C) je dimenzována pro trvalý provoz ED 100 %.
Technické parametry:
Ventil je určen pro vodu, vzduch, nekorozivní plyny (zemní plyn, LPG, metan, butan, propan), kyseliny a chemikálie kompatibilní s PTFE těsněním a nerezí AISI 316. Nevhodný je pro silně oxidační kyseliny nebo média, která napadají nerezovou ocel třídy 316.
Ano. Přímočinné provedení (direct acting, ΔP = 0) znamená, že ventil otevírá i zavírá nezávisle na tlakovém rozdílu. Lze jej tedy provozovat od nulového tlaku až do maximálního provozního tlaku 2 bar.
Tělo ventilu lze osadit do libovolné polohy bez vlivu na funkci. Cívka (solenoid) však musí být vždy orientována svisle — tedy směřovat kolmo nahoru nebo dolů. Vodorovná poloha cívky by mohla způsobit mechanické opotřebení jádra a zkrácení životnosti.
Výrobce doporučuje provozovat solenoidové ventily série SS1050 vždy s filtrem před ventilem. Nečistoty v médiu mohou poškodit sedlo nebo těsnění a zkrátit životnost ventilu. Filtr s velikostí ok odpovídající průměru otvoru ventilu je standardním řešením.
Výrobce nabízí cívku v provedení ATEX (ExProof) jako volitelnou variantu na vyžádání. Standardní ventil T-SK603 certifikaci ATEX nemá — pro výbušné prostředí je nutné při objednávce explicitně specifikovat ATEX cívku a ověřit aktuální certifikaci u dodavatele.
