Nerezový solenoidový ventil Tork T-GS105 G 1 1/2" stěsněním NBR pro vodu, vzduch a lehké oleje. Pilotně ovládaný, normálně uzavřený, 230 VAC. Tlak 0,5–12 bar, Kv 90 l/min. Více informací
Na objednávku
| Funkce | Bez napětí zavřeno |
| Jmenovitá světlost | DN 40 |
| Krytí IP | IP 65 |
| Médium | Vzduch, Voda, Plyn, Kyselina, Chemický materiál |
| Napájení | 230 VAC |
| Rozsah tlaku | 0,5...12 bar |
| Teplota média | -10...80 °C |
| Těsnění | NBR |
| Velikost připojení | 1 1/2" |
| Hmotnost | 0.00 kg |
Datový list EN ke stažení

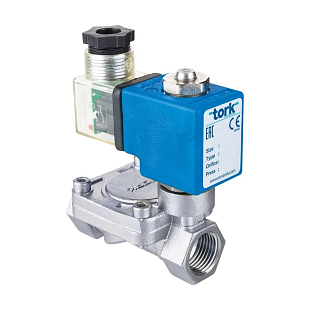

Stáhnout PDFTork T-GS105 je dvoucestný normálně uzavřený elektromagnetický ventil v nerezovém provedení s připojením G 1 1/2". Jde o pilotně ovládaný ventil řady SS1010 s tělem z nerezové oceli AISI 316 a těsněním NBR, určený pro ovládání průtoku vody, vzduchu, plynů a lehkých olejů. Napájení cívky 230 V AC, minimální provozní tlaková diference 0,5 bar.
Ventil T-GS105 je vhodný pro průmyslové provozy, kde je třeba elektromagneticky řídit průtok v potrubí DN 40. Díky tělu z nerezové oceli AISI 316 a těsnění NBR nachází uplatnění ve vodním hospodářství, strojírenství, technologických rozvodech vzduchu a plynů i aplikacích s lehkými minerálními oleji. Průtokový součinitel Kv 90 l/min a max. tlak 12 bar pokrývají většinu standardních průmyslových aplikací.
Těleso, vnitřní části, sedla, trubka jádra i pružiny jsou kompletně vyrobeny z nerezové oceli AISI 316 – odolné vůči korozi a vhodné i pro chemicky náročnější prostředí. Cívka s třídou izolace H (180 °C) je impregnovaná polyesterovým skelným vláknem, standardní krytí IP65 (IP68 na vyžádání). Elektrické připojení zajišťuje třípolový konektor DIN 43650 / ISO 4400 Form A, kompatibilní s kabely průměru 6–8 mm. Cívka je konstruovaná pro trvalý provoz ED 100 %.
Technické parametry:
Pilotní ovládání využívá tlakový rozdíl samotného média k otevření hlavního průřezu – elektromagnet ovládá pouze malý pomocný kanál. To umožňuje zvládnout průtok Kv 90 l/min s relativně malou cívkou. Podmínkou je, aby vstupní tlak byl alespoň o 0,5 bar vyšší než výstupní. Pokud tlaková diference není k dispozici, je třeba zvolit ventil s přímým ovládáním (ΔP = 0).
NBR (nitrylový kaučuk) je vhodné pro vodu, vzduch, minerální oleje a lehká maziva, s teplotní odolností do +80 °C. Naopak NBR není kompatibilní se silnými kyselinami, ketony, estery ani chlorovanými uhlovodíky. Pro tato agresivní media nebo vyšší teploty je třeba zvolit těsnění EPDM (materiálová odolnost do +130 °C) nebo Viton (do +160 °C), která jsou pro tuto řadu dostupná na vyžádání.
Ventil lze namontovat v libovolné poloze vůči potrubí bez vlivu na funkci. Cívka musí být instalovaná ve svislé poloze (vertikálně). Doporučuje se předřadit potrubní filtr, aby pevné nečistoty v médiu nepoškodily sedlo ventilu.
Ano. Standardně dostupná napájení jsou AC 12 V, 24 V, 48 V, 110 V a 230 V (15 VA) a DC 12 V, 24 V, 48 V a 110 V (18 W). Tato stránka popisuje variantu 230 V AC. Při objednávce jiného napětí je třeba uvést požadované napájení cívky. Na vyžádání je k dispozici také konektor s LED indikací nebo PWM patice.
Standardní provedení T-GS105 není certifikováno pro výbušné prostředí. Na vyžádání je však k dispozici cívka s certifikací ATEX (exproof), která umožní nasazení v prostředí s nebezpečím výbuchu. Pro konkrétní Ex zónu a skupinu plynu kontaktujte dodavatele s upřesněním požadavků na instalaci.
