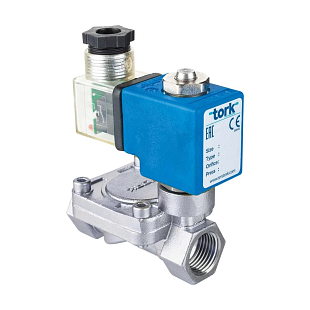

Name: Elektromagnetický ventil nerezový Tork T-GS104 3/4" bez cívky NC EPDM (SS1010.04.170E)
Brand: TORK
Price: 3127 CZK
Availability: OutOfStock

Parametry a katalogy

Funkce	Bez napětí zavřeno
Jmenovitá světlost	DN 20
Krytí IP	IP 65
Médium	Vzduch, Voda, Plyn, Kyselina, Chemický materiál
Rozsah tlaku	0,5...16 bar
Teplota média	-10...80 °C
Těsnění	NBR
Velikost připojení	3/4"
Hmotnost	0.00 kg

Datový list EN ke stažení

Stáhnout PDF

Tork T-GS104 G¾" je dvoucestný nerezový elektromagnetický ventil řady SS1010, normálně uzavřený (NC) s pilotním ovládáním. Slouží k řízenému otevírání a uzavírání průtoku vody, vzduchu, plynů a lehkých chemických médií v průmyslových potrubních systémech. Ventil se dodává bez cívky – typ cívky se volí zvlášť dle požadovaného napájecího napětí.

Kde ventil využijete

T-GS104 G¾" je určen pro průmyslové rozvody vody, stlačeného vzduchu a inertních plynů, pro vodohospodářské aplikace, chemické procesy a automatizované strojní celky. Pilotní ovládání mu umožňuje pracovat na potrubích G¾" s průtokem až 90 l/min při tlakovém rozsahu 0,5–16 bar. Díky nerezovému tělesu z oceli AISI 316 a těsnění EPDM zvládne i mírně agresivní média a horkou vodu do 130 °C, což ho předurčuje pro použití v potravinářství, vodohospodářství nebo všude tam, kde by mosazný ventil korodoval.

Nerezový solenoidový ventil Tork T-GS104 G¾ v průmyslové instalaci

Detail nerezového těla ventilu Tork SS1010 G¾ – pohled na těleso a připojovací závit

Nerezové provedení z oceli AISI 316

Těleso i vnitřní části jsou celonerezové (AISI 316), stínící kroužek je měděný (EN 12735-1). Díky tomu ventil odolá korozi, vlhkosti a médiím, která by u mosazi způsobila předčasné opotřebení. Ventil lze namontovat v libovolné poloze bez omezení funkce; cívka musí být instalována ve svislé poloze. Standardní krytí IP65 zajišťuje ochranu i ve vlhkém průmyslovém prostředí; na vyžádání je dostupné IP68 pro trvalé ponoření.

Technické parametry:

Typ: 2/2 NC (normálně uzavřený), pilotně ovládaný, ΔP min. 0,5 bar
Připojení: G¾" BSP (ISO 228-1); na vyžádání NPT (ANSI 1.20.3)
Průměr sedla: 17 mm
Provozní tlak: 0,5–16 bar
Průtok Kv: 90 l/min
Těsnění: EPDM (−10 °C / +130 °C); na vyžádání NBR nebo Viton
Pracovní teplota média: −10 °C / +130 °C (EPDM)
Teplota okolí: −10 °C / +60 °C
Těleso a vnitřní části: Nerezová ocel AISI 316
Max. viskozita média: 5 °E (~37 cSt)
Hmotnost (bez cívky): 0,86 kg
Doba odezvy (otevření / zavření): 400–500 ms

Krytí cívky: IP65 (IP68 na vyžádání)
Třída izolace cívky: H (180 °C, IEC 85)
Trvalé zatížení (ED): 100 %
Konektor cívky: DIN 43650 / ISO 4400, Form A (3pólový, kabel Ø 6–8 mm)
Standardní napájení cívky: AC 12/24/48/110/230 V (15 VA nebo 24 VA); DC 12/24/48/110 V (18 W)
Tolerance napájení: AC −15 %/+10 %; DC −5 %/+10 %
Frekvence: 50 Hz (60 Hz na vyžádání)
Rozměry tělesa (G¾"): A = 90 mm, B = 111 mm, C = 32 mm, D = 39 mm, E = 91 mm, F = 53 mm, H = 59 mm

Časté dotazy

Proč se ventil dodává bez cívky a jak cívku objednat?

Těleso ventilu a cívka jsou na sérii SS1010 oddělené komponenty, protože stejné těleso lze provozovat na různých napájecích napětích. Cívku objednáváte zvlášť – dle potřebného napájení (např. 24 V AC, 230 V AC, 24 V DC a dalších) z nabídky kompatibilních cívek Tork pro sérii SS1010. Při objednávce cívky vždy uveďte napájecí napětí; konektor DIN 43650 Form A je pro celou řadu standardní.

Jaký je minimální diferenční tlak a co se stane při nižším tlaku?

Pilotně ovládaný ventil T-GS104 potřebuje k otevření minimální diferenční tlak 0,5 bar mezi vstupem a výstupem. Při nižším tlaku, nebo při nulovém ΔP, pilotní mechanismus nestačí sedlo zvednout a ventil zůstane zavřený i při napájené cívce. Pokud vaše aplikace pracuje s tlakem pod 0,5 bar nebo s ΔP = 0 (například při přímém ovládání bez tlakového spádu), je nutné použít přímočinnou variantu z řady SS1010 pro G⅛" a G¼", která pracuje od ΔP = 0.

Pro jaká média je těsnění EPDM vhodné a kde jsou jeho limity?

EPDM těsnění je vhodné pro vodu (včetně horké do 130 °C), páru nízkého tlaku, vzduch, inertní plyny a slabě alkalická nebo kyselá vodní média. Naopak není kompatibilní s minerálními oleji, benzínem, naftou ani organickými rozpouštědly – pro ropné produkty a lehké oleje použijte variantu s NBR. Pro silně agresivní chemikálie nebo teploty nad 130 °C až do 160 °C je určeno těsnění Viton. Maximální viskozita média je u všech variant shodná: 5 °E (~37 cSt).

Lze ventil namontovat vodorovně nebo jinak než svisle?

Těleso ventilu lze namontovat v libovolné poloze – svisle, vodorovně i pod úhlem – aniž by to ovlivnilo funkci. Omezení se týká pouze cívky: ta musí být instalována ve svislé poloze (konektorem dolů nebo do strany, nikoliv konektorem nahoru), aby nedocházelo k hromadění kondenzátu v prostoru cívky. Dodržení tohoto požadavku je důležité i z hlediska životnosti cívky.

Jaké normy a certifikace ventil splňuje?

Ventily řady SS1010 jsou vyráběny v souladu se směrnicí pro tlaková zařízení PED a směrnicí pro nízké napětí LVD. Závitové připojení G (BSP) odpovídá normě ISO 228-1. Elektrický konektor cívky splňuje ISO 4400 / EN 175301-803 Form A. Izolační třída cívky je H dle IEC 85 (odolnost do 180 °C). Na vyžádání je dostupné provedení s cívkou s certifikací ATEX (Exproof) pro použití ve výbušném prostředí.
