Name: Elektromagnetický ventil na topný olej Tork T-YN407 6/4" 39mm bez cívky NC (S4011.07.390V)
Brand: TORK
Price: 8986 CZK
Availability: OutOfStock

Parametry a katalogy

Funkce	Bez napětí otevřeno
Jmenovitá světlost	DN 40
Médium	Topný olej, Nafta, Hydraulický olej
Rozsah tlaku	0,5...12 bar
Teplota média	-10...160 °C
Těsnění	Viton
Velikost připojení	1 1/2"
Hmotnost	0.00 kg

Datový list EN ke stažení

Stáhnout PDF

Tork T-YN407 je dvoucestný solenoidový ventil na topný olej s připojením G1½" a průměrem sedla 39 mm. Ventil je určen pro automatické spínání palivových rozvodů v průmyslových a energetických aplikacích. Dodává se jako samostatné ventilové těleso bez cívky – cívku je třeba objednat zvlášť dle požadovaného napětí.

Typické využití

Ventil T-YN407 je navržen pro automatické řízení průtoku topného oleje, hydraulického oleje a lehkých olejů (třída 2E) v průmyslových provozech. Uplatní se zejména v hořákových soustavách kotlů a průmyslových ohřívačů, v palivových rozvodech výrobních závodů i ve strojních zařízeních pracujících s hydraulickými médii. Podmínkou spolehlivé funkce je provoz s filtrovanými médii – ventil musí být použit s filtrem na vstupní straně.

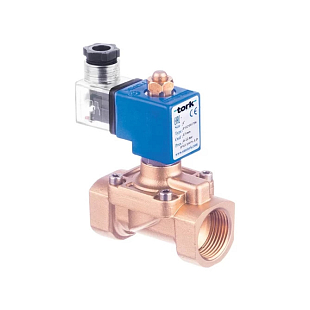

Solenoidový ventil Tork T-YN407 G1½ na topný olej

Konstrukční řez solenoidovým ventilem Tork S4011 série G1½

Konstrukční provedení

Tělo ventilu je vyrobeno z mosazi, vnitřní části (sedlo, trubka jádra, pružiny) z nerezové oceli. Těsnění je z materiálu Viton, vhodného pro topné oleje a média do +160 °C. Stínící kroužek je z mědi dle EN 12735-1. Ventil je pilotně ovládaný s minimálním provozním diferenčním tlakem 0,5 bar. Elektrické připojení cívky je zajištěno konektorem DIN 43650 (ISO 4400 / EN 175301-803 Form A) pro kabel průměru 6–8 mm. Stupeň krytí IP65 dle ISO 60529.

Technické parametry:

Připojení: G1½" (BSP, ISO 228-1)
Průměr sedla: 39 mm
Provozní tlak: 0,5–12 bar
Průtok Kv: 370 l/min
Pracovní teplota média: –10 °C až +160 °C
Těsnění: Viton
Max. viskozita: 5 °E (~37 cSt)
Stupeň krytí: IP65 (na dotaz IP68)
Materiál těla: mosaz
Hmotnost: 2,55 kg

Doba otevření: 400–1 600 ms
Doba zavření: 1 000–2 000 ms
Zatížení cívky: trvalý provoz ED 100 %
Třída izolace cívky: H (180 °C, IEC 85)

Časté dotazy

Proč se ventil dodává bez cívky a jakou cívku mám objednat?

Ventilové těleso a cívka jsou u řady S4011 samostatné komponenty, protože cívky jsou vzájemně zaměnitelné. Při objednávce cívky specifikujte napájecí napětí – dostupné jsou varianty AC 12 V, 24 V, 48 V, 110 V, 230 V (15 VA nebo 24 VA) a DC 12 V, 24 V, 48 V, 110 V (18 W). Na dotaz je možné dodat konektor s LED indikací nebo PWM zásuvku.

Jaký je minimální diferenční tlak pro spolehlivou funkci ventilu?

Ventil T-YN407 je pilotně ovládaný, tzn. ke své funkci potřebuje minimální diferenční tlak 0,5 bar mezi vstupem a výstupem. Při nižším diferenčním tlaku ventil nemusí spolehlivě otevřít ani zavřít. Pokud váš rozvod pracuje při nulovém nebo velmi nízkém diferenčním tlaku, je nutné zvolit přímočinnou variantu z řady S4011 v menších dimenzích (G1/8" nebo G1/4").

Je nutné používat před ventilem filtr?

Ano, výrobce filtraci vyžaduje. Nečistoty v médiu mohou poškodit sedlo nebo pilotní kanál a způsobit netěsnost nebo nefunkčnost ventilu. Filtr instalujte vždy na vstupní stranu ventilu. Maximální přípustná viskozita média je 5 °E (přibližně 37 cSt).

V jaké poloze lze ventil namontovat?

Ventil lze namontovat v libovolné poloze, aniž by to ovlivnilo jeho funkci. Výrobce doporučuje přednostně svislou montáž s cívkou nahoře, která je optimální z hlediska odvodu tepla cívky a životnosti magnetu.
