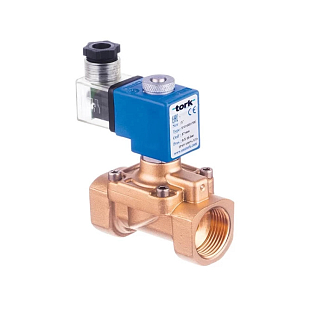

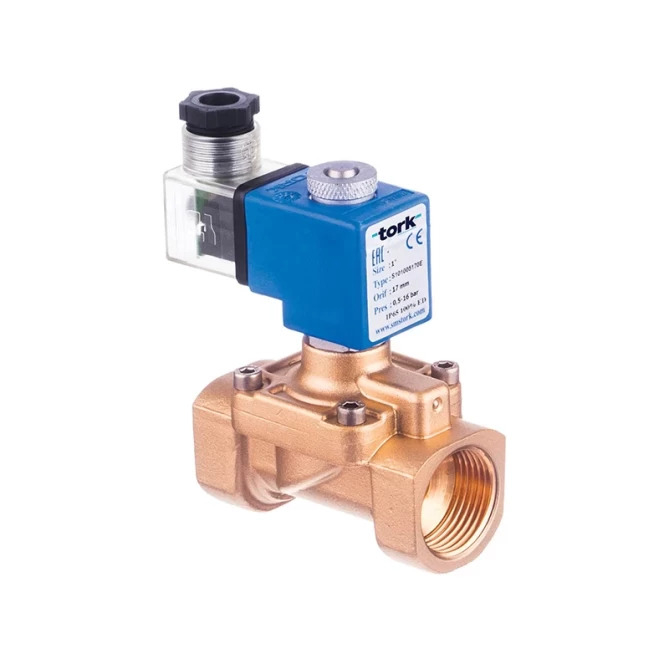

Elektromagnetický ventil na topný olej Tork T-Y407 G1½" je dvoucestný, normálně uzavřený ventil s pilotem pro průmyslové palivové rozvody. Těsnění Viton, max. tlak 12 bar, Kv 370 l/min. Více informací
| Funkce | Bez napětí zavřeno |
| Jmenovitá světlost | DN 40 |
| Médium | Topný olej |
| Rozsah tlaku | 0,5...12 bar |
| Teplota média | -10...160 °C |
| Těsnění | Viton |
| Velikost připojení | 1 1/2" |
| Hmotnost | 0.00 kg |
Datový list EN ke stažení
Stáhnout PDFTork T-Y407 G1½" je dvoucestný elektromagnetický ventil určený pro regulaci průtoku topného oleje a lehkých paliv. Ventil je normálně uzavřený (NC), pilotně ovládaný, s mosazným tělem a těsněním Viton – dodáván bez cívky. Typické nasazení zahrnuje průmyslové a komerční hořákové soustavy, palivové rozvody a kotlové stanice.
Ventil T-Y407 G1½" se montuje do palivových rozvodů topného oleje u průmyslových a komerčních hořákových soustav, kotlů a olejových výměníkových stanic. Uplatní se všude tam, kde je třeba elektricky spínat nebo uzavírat přívod lehkého topného oleje se jmenovitým průtokem až 370 l/min a provozním tlakem 0,5–12 bar. Díky možnosti montáže v libovolné poloze je instalace flexibilní i v prostorově stísněných strojovnách. Ventil se doporučuje používat v kombinaci s palivovým filtrem před ventilem.
Tělo ventilu je z mosazi, vnitřní pohyblivé díly a sedla jsou z nerezové oceli a mosazi. Těsnění je standardně z Vitonu (odolnost –10 °C až +160 °C), vhodného pro topné oleje a lehká paliva. Připojení závitem G (BSP) dle ISO 228-1, na vyžádání NPT. Ventil je pilotně ovládaný s minimálním provozním tlakem 0,5 bar (ΔP). Elektrické připojení cívky zajišťuje konektor DIN 43650 Form A (ISO 4400) pro kabel průměru 6–8 mm. Cívka se objednává samostatně – třída izolace H (180 °C), krytí IP65, trvalý provoz ED 100 %.
Technické parametry – S4010.07 (G1½"):
Ventil T-Y407 G1½" (S4010.07) se dodává jako tělo bez cívky, protože napájení cívky se liší podle konkrétní aplikace. Cívku série C400 je třeba objednat samostatně s uvedením požadovaného napětí (např. 24 V DC, 230 V AC). Dostupná jsou napájení AC 12/24/48/230 V a DC 12/24/48/110 V. Cívka se nasadí na tělo ventilu a zajistí maticí – není nutný žádný speciální nástroj.
Pilotní ventily využívají ke svému otevření tlakový rozdíl média (ΔP ≥ 0,5 bar) – malý pilot elektromagneticky otevře cestu, přičemž samotný tlak oleje otevře hlavní sedlo. Díky tomu může být cívka menší a méně náročná na příkon i při velkých průměrech potrubí. Pokud je třeba ventil provozovat při nulovém nebo velmi nízkém tlaku (ΔP = 0), je nutné zvolit přímočinný ventil z řady S4010.00/S4010.01 (G⅛" a G¼").
Ano, výrobce doporučuje provozovat ventily řady S4010 vždy ve spojení s palivovým filtrem zapojeným před ventilem. Nečistoty v topném oleji mohou poškodit sedlo nebo pilot ventilu a způsobit netěsnosti. Maximální viskozita média je 5 °E (~37 cSt), při vyšší viskozitě nelze správnou funkci zaručit.
Tělo ventilu lze namontovat v libovolné poloze, aniž by to ovlivnilo jeho funkci. Cívka však musí být orientována vertikálně (svisle), jak výrobce výslovně uvádí. Toto omezení je dáno konstrukcí elektromagnetu – při jiné poloze cívky hrozí nepřesné dosednutí jádra a případné netěsnosti nebo pomalejší odezva.
