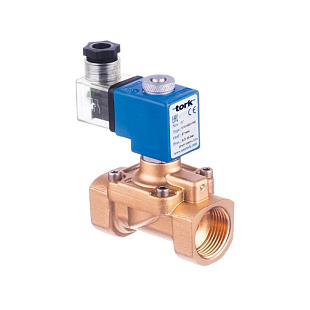

Solenoidový ventil na topný olej Tork T-Y401 G1/4" s těsněním Viton pro uzavírání olejových rozvodů. Normálně uzavřený, přímočinný, od 0 bar. Max. tlak 20 bar, teplota média do 160 °C. Více informací
Na objednávku
| Funkce | Bez napětí zavřeno |
| Jmenovitá světlost | DN 8 |
| Médium | Topný olej |
| Napájení | 24 VAC |
| Rozsah tlaku | 0...20 bar |
| Teplota média | -10...160 °C |
| Těsnění | Viton |
| Velikost připojení | 1/4" |
| Hmotnost | 0.00 kg |
Datový list EN ke stažení

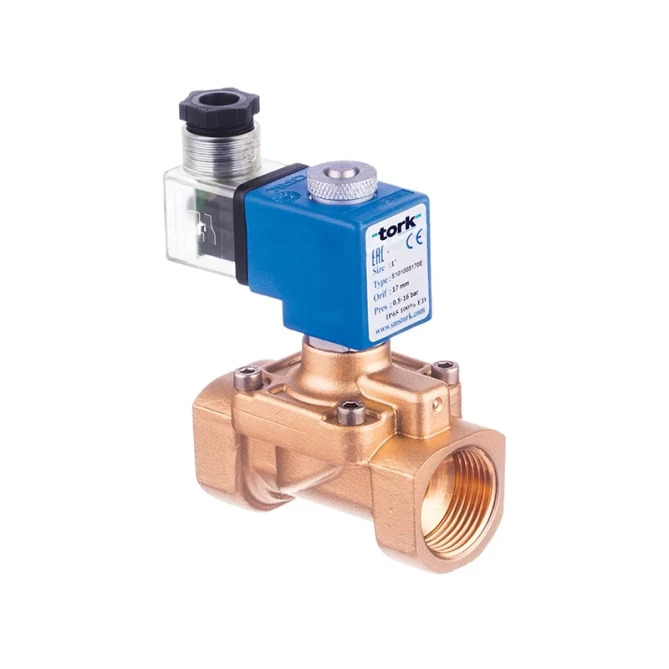

Stáhnout PDFTork T-Y401 G1/4" je dvoucestný elektromagnetický ventil na topný olej s přímým ovládáním (bez potřeby minimálního diferenčního tlaku). Ventil je normálně uzavřený a otevírá se při přivedení napájení na cívku. Tělo je vyrobeno z mosazi, těsnění z Vitonu odolného teplotám média až do 160 °C. Určen pro průmyslové i komerční olejové hořákové soustavy a palivové rozvody.
Ventil je určen primárně do palivových rozvodů s topným olejem (extra lehký topný olej, lehký topný olej), kde zajišťuje automatické uzavření nebo otevření průtoku při startu a odstavení hořáku. Typické aplikace zahrnují průmyslové a komerční kotelny s olejovými hořáky, palivové okruhy tepelných agregátů, průmyslové pece a sušárny s olejovým ohřevem. Díky možnosti montáže v libovolné poloze a přímočinnému principu (funkční od 0 bar) je ventil vhodný i tam, kde není zajištěný konstantní vstupní tlak.
Těleso ventilu je vyrobeno z mosazi, vnitřní funkční díly (sedlo, trubice jádra, pružiny) z nerezové oceli. Těsnění je standardně z Vitonu (odolnost –10 až +160 °C), který je vhodný pro ropné deriváty a oleje. Cívka třídy H (180 °C) s impregnací ze sklotextitu zajišťuje trvalý provoz (ED 100 %). Elektrické připojení je standardním konektorem DIN 43650 (ISO 4400 / EN 175301-803 Form A) pro kabel Ø 6–8 mm. Krytí IP65 (standardně), na vyžádání IP68. Připojení BSP závit G1/4" (na vyžádání NPT). Rozměry ventilu (G1/4"): délka těla A = 90 mm, výška B = 90 mm, výška s cívkou C = 32 mm, hloubka D = 39 mm, průměr otvoru vrtání E = 78 mm, rozteč F = 25,6 mm, H = 22,3 mm.
Technické parametry – T-Y401 G1/4" / S4010.01.032:
Ne. Ventil T-Y401 G1/4" je přímočinný (ΔP = 0), takže pracuje od nulového diferenčního tlaku. Nevyžaduje minimální vstupní tlak média k otevření, na rozdíl od pilotně ovládaných ventilů (platí pro varianty G1/8" a G1/4"). Větší průměry připojení řady S4010 (od G3/8" výše) jsou pilotně ovládané a vyžadují min. 0,5 bar.
Ano, výrobce doporučuje provozovat ventily řady S4010 vždy s filtrem. Nečistoty v oleji mohou poškodit sedlo ventilu nebo zabránit jeho správnému dosednutí, což způsobí netěsnost. Pro průměr vrtání 3,2 mm je instalace jemného palivového filtru (cca 100–150 µm) před ventilem podmínkou spolehlivého provozu.
Těleso ventilu lze montovat v libovolné poloze bez omezení funkce. Cívka však musí být orientována vertikálně (svisle) – tato podmínka je uvedena výrobcem jako povinná. Vodorovná nebo šikmá montáž cívky může negativně ovlivnit funkci elektromagnetu a životnost cívky.
Ano. Ventil je dostupný se standardními cívkami pro napájení 12 V DC, 24 V DC, 110 V DC, 12 V AC, 24 V AC, 110 V AC a 230 V AC. Na vyžádání je možné dodat cívku s indikační LED diodou, PWM socketem nebo v ATEX (výbušné prostředí) provedení. Při objednávce je nutné napájení cívky specifikovat.
Ventil splňuje požadavky směrnice PED (tlaková zařízení) a LVD (nízké napětí). Upozornění: datasheet odkazuje na starší revize direktiv (PED 97/23/EC a LVD 2006/95/EC) – aktuálně platné jsou PED 2014/68/EU a LVD 2014/35/EU. Doporučujeme ověřit aktuální shodu u dodavatele. Závitové připojení odpovídá BSP G (ISO 228-1).
