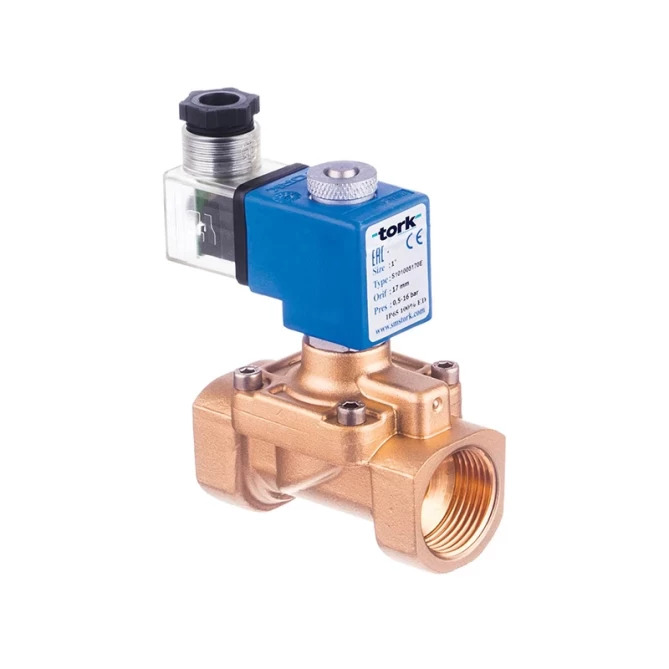

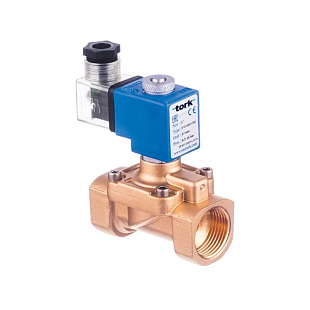

Elektromagnetický ventil na topný olej Tork S4010 G1/8" s průměrem sedla 2,5 mm, přímočinný, normálně uzavřený. Mosazné tělo, těsnění Viton, krytí IP65. Max. tlak 30 bar, napájení 12 V DC. Více informací
Na objednávku
| Funkce | Bez napětí zavřeno |
| Médium | Topný olej |
| Napájení | 12 VAC |
| Rozsah tlaku | 0...30 bar |
| Teplota média | -10...160 °C |
| Těsnění | Viton |
| Velikost připojení | 1/8" |
| Hmotnost | 0.00 kg |
Datový list EN ke stažení
Stáhnout PDFTork S4010 je dvoucestný elektromagnetický ventil na topný olej a lehké kapalné palivo. Normálně uzavřené, přímočinné provedení G1/8" s průměrem sedla 2,5 mm je určené k řízení průtoku topného oleje v hořákových a palivových obvodech. Mosazné tělo s nerezovými vnitřními díly a těsnění Viton zajišťují odolnost vůči ropným médiím a dlouhou provozní životnost.
Ventil S4010 v závitovém provedení G1/8" se používá v hořákových sestavách kotlů na topný olej, v průmyslových ohřívačích a technologických zařízeních pracujících s lehkými kapalnými palivy. Hodí se pro průmyslové i komerční aplikace, kde je třeba spolehlivě spínat průtok palivového oleje při maximálním provozním tlaku až 30 bar. Díky montážní poloze nezávislé na orientaci ventilu a kompaktním rozměrům (délka 40 mm) jej lze osadit i do prostorově omezených hořákových bloků.
Ventil je přímočinný (direct acting), takže otevírá i při nulovém diferenčním tlaku (ΔP = 0) – pracuje spolehlivě i při odlehčeném potrubí nebo při startu hořáku. Tělo je z mosazi, vnitřní díly ze žáruvzdorné nerezové oceli. Těsnění Viton je odolné do +160 °C a vhodné pro topné oleje. Cívka s izolační třídou H (180 °C) pracuje v trvalém chodu (ED 100 %) a je chráněna krytím IP65; na vyžádání IP68. Elektrické připojení zajišťuje standardní konektor DIN 43650 (ISO 4400 Form A) pro kabel Ø 6–8 mm. Odezva ventilu je 30 ms při otevření i uzavření.
Technická specifikace – S4010.00.025 (G1/8", sedlo 2,5 mm, 12 V DC):
Ano, výrobce doporučuje provozovat ventily řady S4010 vždy s filtrem na vstupu. Nečistoty v topném oleji mohou poškodit sedlo nebo těsnění a zkrátit životnost ventilu. Doporučujeme zařadit palivový filtr s vhodnou filtrační jemností před každý ventil v hořákové sestavě.
Tělo ventilu lze namontovat v libovolné poloze – horizontálně i vertikálně – bez vlivu na funkci. Cívka však musí být orientována svisle (vertikálně nahoru nebo dolů), což je nutné dodržet pro správnou funkci magnetického obvodu.
Standardní provedení tohoto ventilu (S4010.00.025) je dodáváno s těsněním Viton, které je odolné do +160 °C a kompatibilní s topnými oleji. Na vyžádání je možné dodat provedení s těsněním Ruby. Pro jiná média (voda, vzduch, pára) jsou k dispozici jiné ventilové řady Tork s NBR nebo EPDM těsněním.
Ano. Řada cívek C400 pro tento ventil je dostupná v napěťových variantách 12 V DC, 24 V DC, 110 V DC (18 W) a 12 V AC, 24 V AC, 110 V AC, 230 V AC (15 VA nebo 24 VA). Napětí cívky je nutné specifikovat při objednávce. Ventil v tomto objednacím čísle je standardně dodáván s cívkou 12 V DC.
Datasheet uvádí shodu s direktivou pro tlaková zařízení (PED) a direktivou nízkého napětí (LVD). Upozornění: v datasheetech jsou uvedena čísla starých direktiv (PED 97/23/EC a LVD 2006/95/EC), které byly nahrazeny aktuálními verzemi 2014/68/EU (PED) a 2014/35/EU (LVD). Brigádník by měl ověřit, zda Tork vydal aktualizované prohlášení o shodě podle platných direktiv.
