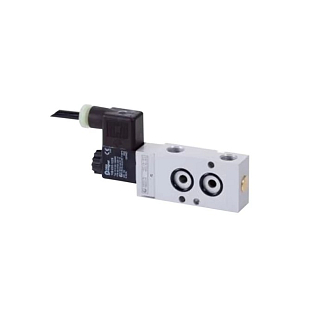

Name: Elektromagnetický ventil Ex Namur Tork NM32W1S 3/2 24 V DC (EX.NM32W1S.24DC)
Brand: TORK
Price: 2399 CZK
Availability: OutOfStock

Parametry a katalogy

Atex	Ano
Krytí IP	IP 65
Médium	Vzduch, Plyn
Napájení	24 VDC
Provozní teplota	-10...80 °C
Rozsah tlaku	0,5...10 bar
Velikost připojení	1 1/2"
Hmotnost	0.30 kg

Datový list EN ke stažení

Stáhnout PDF

Elektromagnetický ventil Ex Namur Tork NM32W1S 1 1/2" 24 V DC je jednocívkový pilotní solenoidový ventil v provedení Ex (EEx m II T4) pro ovládání pneumatických rotačních pohonů. Montuje se přímo na pohon podle normy NAMUR a spíná přívod stlačeného vzduchu pro jeho zapnutí/vypnutí.

Kde produkt využijete

Ventil je určen pro instalaci na pneumatické rotační pohony kulových kohoutů a klapek v prostředí s nebezpečím výbuchu – typicky v chemickém a petrochemickém provozu, plynárenství nebo jiných provozech se zónovou klasifikací ATEX. Díky přímé montáži na pohon v NAMUR standardu odpadá potřeba dalšího propojovacího potrubí mezi ventilem a pohonem.

Elektromagnetický ventil Ex Namur Tork NM32W1S 3/2 24 V DC

Montáž ventilu NM32W1S na pneumatický pohon

Přímá montáž dle normy NAMUR

Ventil se šroubuje přímo na tělo pohonu bez nutnosti externího propojovacího potrubí. Jedna cívka (1 1/2") řídí jednočinné pohony s pružinovým vratným pohybem. Provozní tlak stlačeného vzduchu 6 bar umožňuje spolehlivý chod připojeného pohonu.

Výrobní nastavení:

Napětí cívky: 24 V DC
Krytí: IP65 (řada C20)
Ochrana Ex: EEx m II T4
Tolerance napětí: ±10 %
Příkon: 5 VA / 3 W

Pracovní tlak: 0,5–10 bar
Pracovní teplota: −10 °C až +80 °C
Okolní teplota (dle Ex specifikace): −5 °C až +60 °C
Médium: vzduch, inertní plyn
Připojení: G (BSP) 1/4", 3/2 way

Časté dotazy

Lze ventil použít samostatně, bez pohonu?

Ne. Jde o provedení v NAMUR standardu určené k přímé montáži na pneumatický pohon – panelové (samostatně montovatelné) provedení je jiný typ výrobku.

Do jaké zóny s nebezpečím výbuchu je ventil vhodný?

Ventil má ochranu EEx m II T4. Konkrétní přiřazení k zóně 1/2 podle ATEX je potřeba ověřit v ES prohlášení o shodě nebo přímo u výrobce.

S jakým médiem lze ventil provozovat?

Výrobcem je uvedený vzduch nebo inertní plyn. Pro jiná média (např. korozivní) doporučujeme ověřit vhodnost přímo s výrobcem.

Jsou dostupné i jiné varianty napětí?

Ano, řada NM32W1S je dostupná i v provedení 230/220 V AC, 110 V AC a 24 V AC – tento popisek se vztahuje na variantu 24 V DC.
