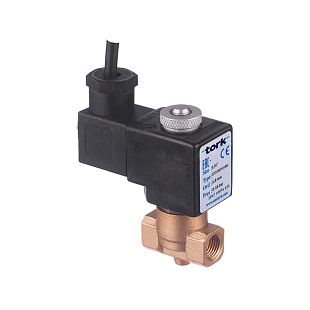

Name: Elektromagnetický ventil ATEX Tork T-ExGM106 5/4" 24VDC NC EPDM (SX1010.06.300E.24VDC)
Brand: TORK
Price: 13228 CZK
Availability: InStock

Parametry a katalogy

Atex	Ano
Funkce	Bez napětí zavřeno
Jmenovitá světlost	DN 32
Napájení	24 VDC
Rozsah tlaku	0,5...16 bar
Teplota média	-10...80 °C
Těsnění	NBR
Velikost připojení	1 1/4"
Hmotnost	0.00 kg

Datový list EN ke stažení

Stáhnout PDF

Tork SX1010.06 T-ExGM106 je dvoucestný solenoidový ventil s funkcí normally closed (NC) v antiexplozivním provedení ATEX. Je určen pro ovládání průtoku zemního plynu, LPG, metanu, butanu, propanu a dalších nekorozivních plynů v prostředích s nebezpečím výbuchu. Ventil je pilotně ovládaný s minimálním tlakovým rozdílem 0,5 bar a při vypnutí napájení zůstává uzavřený.

Typické nasazení v průmyslu a energetice

Ventil SX1010 se používá v instalacích, kde hrozí nebezpečí výbuchu – plynové kotelny, kompresorové stanice, distribuční sítě zemního plynu, výrobní linky pracující s LPG nebo propan-butanem a bioplynové stanice. Certifikace ATEX II 2G Ex mb IIC T4 Gb / II 2D Ex t IIIC T135°C Db umožňuje nasazení v Zóně 1 a Zóně 21. Díky stupni krytí IP67 (volitelně IP68) odolá ventil i vlhkému nebo prašnému prostředí.

Tork SX1010 ATEX solenoidový ventil na plynové potrubí

Konstrukce a materiálové provedení

Těleso ventilu je zhotoveno z mosazi, sedla, kotva a pružiny jsou z nerezové oceli. Těsnění EPDM je vhodné pro teploty –10 °C až +130 °C. Stínící kroužek splňuje normu EN 12735-1 (měď). Závitové připojení je standardně BSP G 1¼" (ISO 228-1), na vyžádání je dostupné provedení NPT. Průměr otvoru (orifis) 46 mm zajišťuje průtok až 390 l/min (Kv = 2,87). Montáž je možná v libovolné poloze, cívka musí být instalována svisle.
