Name: Elektromagnetický ventil ATEX Tork T-ExGM102 3/8" 24VAC NC EPDM (SX1010.02.125E.24VAC)
Brand: TORK
Price: 7981 CZK
Availability: OutOfStock

Parametry a katalogy

Atex	Ano
Funkce	Bez napětí zavřeno
Jmenovitá světlost	DN 10
Napájení	24 VAC
Rozsah tlaku	0,5...16 bar
Teplota média	-10...80 °C
Těsnění	NBR
Velikost připojení	3/8"
Hmotnost	0.00 kg

Datový list EN ke stažení

Stáhnout PDF

Elektromagnetický ventil Tork SX1010 (T-ExGM102) 3/8" 24VAC NC EPDM je dvoucestný, pilot ovládaný solenoidový ventil v provedení ATEX pro instalaci ve výbušném prostředí. Ve výchozím stavu je uzavřen (Normally Closed) a otevírá se při přivedení napájení. Je určen pro zemní plyn, LPG, metan, butan, propan a další nekorozivní plyny.

Kde ventil využijete

Ventil SX1010 je navržen pro instalaci v prostředích s nebezpečím výbuchu — plynové kotelny, průmyslové haly, čerpací stanice, technologické uzly se zemním plynem nebo LPG. Certifikace ATEX II 2G Ex mb IIC T4 Gb / II 2D Ex t IIIC T135 °C Db jej opravňuje k použití v zónách ATEX kategorie 2G a 2D. Hodí se pro projektanty a instalatéry, kteří potřebují spolehlivý uzavírací prvek splňující evropské požadavky na bezpečnost tlakových zařízení (PED 97/23/EC) i nízkonapěťovou směrnici (LVD 2006/95/ECC).

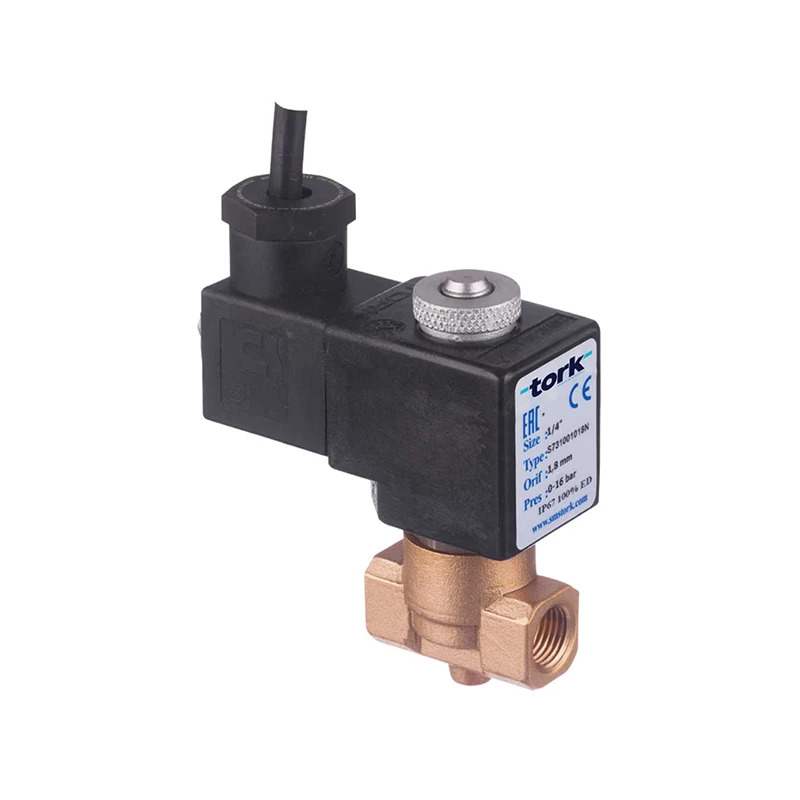

Elektromagnetický ventil Tork SX1010 ATEX na plynovém potrubí

Detail těsnění a mosazného tělesa ventilu Tork SX1010

Konstrukce a materiálové provedení

Těleso ventilu je z mosazi, vnitřní díly z nerezové oceli a mosazi, stínící kroužek z mědi dle EN 12735-1. Sedla, trubka jádra a pružiny jsou z nerezové oceli. Toto konkrétní provedení je osazeno těsněním EPDM (provozní rozsah –10 °C až +130 °C), které je vhodné pro plyny na bázi uhlovodíků. Na vyžádání jsou dostupná těsnění NBR, Viton nebo PTFE. Připojení je závitem BSP G 3/8" (na vyžádání NPT), průměr otvoru vřetene 12,5 mm.

Technické parametry – SX1010.02 (3/8", NC, EPDM, 24VAC):

Funkce: Normally Closed (NC) – bez napájení uzavřen
Typ ovládání: pilot ovládaný, 2cestný
Připojení: BSP G 3/8" (ISO 228-1); na vyžádání NPT
Průměr otvoru (orifis): 12,5 mm
Pracovní tlak: 0,5–16 bar (min. ΔP = 0,5 bar)
Průtok Kv: 48 l/min
Napájení cívky: 24VAC / 15VA
Odezva (otevření/zavření): 400–1 600 ms
Provozní teplota: –10 °C až +160 °C (dle těsnění; EPDM max. +130 °C)
Max. viskozita média: 5 °E (~37 cSt)
Krytí: IP67 (na vyžádání IP68)
Certifikace ATEX: II 2G Ex mb IIC T4 Gb / II 2D Ex t IIIC T135 °C Db
Hmotnost: 0,9 kg

Tolerance napájení: AC –15 % / +10 %; DC –5 % / +10 %
Frekvence: 50 Hz (60 Hz na vyžádání)

Časté dotazy

Je ventil vhodný pro zemní plyn a LPG?

Ano. Výrobce uvádí kompatibilitu se zemním plynem, LPG, metanem, butanem, propanem a dalšími nekorozivními plyny. Ventil není určen pro kapaliny ani korozivní média.

Jaký je rozdíl mezi provedením NC a NO?

Provedení NC (Normally Closed, typ SX1010) je bez napájení uzavřeno — médium nepropustí. Provedení NO (Normally Open, typ SX1011) je naopak bez napájení otevřeno. Pro bezpečnostní uzávěry plynu se standardně volí NC, protože výpadek napájení automaticky zastaví průtok.

V jakých zónách ATEX lze ventil instalovat?

Certifikace ATEX II 2G Ex mb IIC T4 Gb / II 2D Ex t IIIC T135 °C Db opravňuje k použití v zóně 1 a 2 pro výbušné plyny (skupina IIC, teplotní třída T4) a v zóně 21 a 22 pro hořlavé prachy (skupina IIIC, povrchová teplota max. 135 °C).

Je nutné před ventilem instalovat filtr?

Ano, výrobce to výslovně uvádí. Solenoidové ventily Tork se používají společně s filtrem — ten chrání sedla a těsnění před nečistotami a prodlužuje životnost ventilu.

V jaké poloze lze ventil montovat?
