TORK T-ZR104 (S1000.04) je elektromagnetický ventil G3/4" bez cívky pro vodu, vzduch i plyn. Servo-asistovaný, funguje i bez rozdílu tlaků. Max. tlak 10 bar (kapaliny), 16 bar (plyny). Více informací
Na objednávku
| Funkce | Bez napětí zavřeno |
| Jmenovitá světlost | DN 20 |
| Rozsah tlaku | 0...10 bar |
| Teplota média | -20...80 °C |
| Těsnění | Viton, NBR, EPDM |
| Velikost připojení | 3/4" |
| Hmotnost | 0.88 kg |
Datový list EN ke stažení
Stáhnout PDFTORK T-ZR104 (S1000.04) je tělo servo-asistovaného elektromagnetického ventilu G3/4" bez cívky, řady S1000. Ventil je dvoucestný, normálně zavřený a pilotně ovládaný, určený pro vodu, vzduch a neutrální plyny. Elektromagnetická cívka se k tomuto tělu dokupuje samostatně.
Ventil se používá jako univerzální uzavírací prvek v rozvodech vody, vzduchu a neutrálních plynů, například v průmyslových a technologických zařízeních, na potrubních rozvodech vzduchotechniky nebo v systémech, kde je potřeba spínat průtok médií o vyšším průtoku. Díky konstrukci s nulovým rozdílem tlaků (ΔP=0) funguje i v situacích, kdy je vstupní a výstupní tlak v potrubí stejný, což u běžných pilotně ovládaných ventilů nebývá možné.
Vzhledem k tomu, že se dodává bez cívky, je vhodný především tam, kde už máte odpovídající cívku Tork k dispozici, nebo pro sestavení ventilu s cívkou dle vlastních požadavků na napětí a krytí.

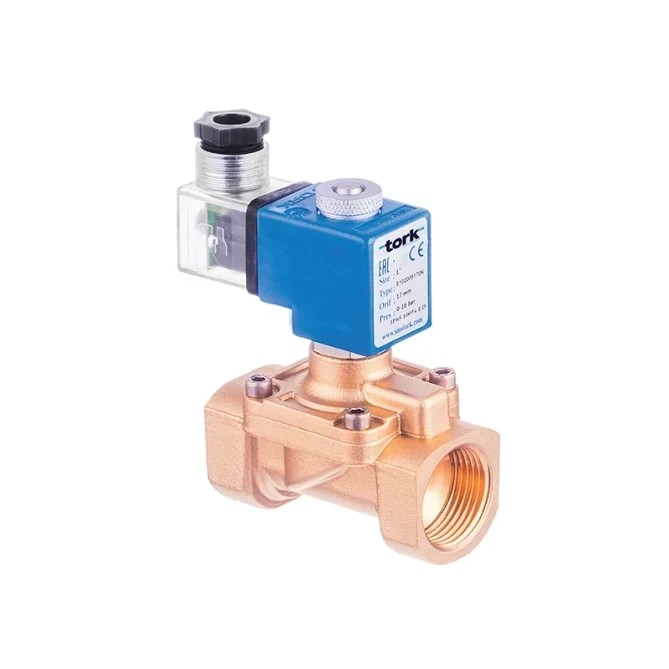

Tělo ventilu je vyrobeno z mosazi, vnitřní díly (sedla, jádrová trubka, pružiny) jsou z nerezové oceli. Standardní těsnění je NBR, na požádání lze zvolit EPDM nebo Viton pro odlišné teplotní a chemické nároky. Připojení je závitové G (BSP), na požádání NPT.
Doba odezvy ventilu je: otevření 400–1600 ms, zavření 1000–2000 ms. Ventil lze montovat v libovolné poloze, samotná cívka (dokupovaná samostatně) se však musí používat ve svislé poloze.
Technické parametry (tělo ventilu S1000.04):
Ne, tento produkt je tělo ventilu bez cívky. Cívku je nutné dokoupit samostatně podle požadovaného napětí (12–230 V AC/DC) a krytí.
Ventil je určen pro vodu, vzduch a neutrální plyny. Pro odlišné médium je nutné zvolit vhodné těsnění (NBR, EPDM nebo Viton).
Samotné tělo ventilu lze montovat v libovolné poloze. Dokoupená cívka se ale musí používat ve svislé poloze, jinak nemusí ventil správně fungovat.
Ne. Řada S1000 je konstruována pro ΔP = 0, ventil tedy spíná i v uzavřených okruzích, kde je vstupní a výstupní tlak stejný.
