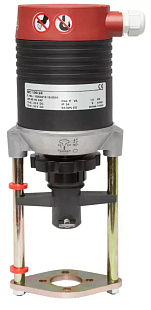

Elektrický pohon IMI TA TA-MC100 230 VAC (61100002)

Elektrický pohon IMI TA TA-MC100 230 VAC (61100002)

Elektrický pohon IMI TA TA-MC100 230 VAC (61100002)

IMI
  • Kód produktu: 61100002
  • EAN: 3831112500235
  • Kód výrobce: 61100002
  • Záruka: 2 years

Pohon IMI TA TA-MC100 230 VAC je proporcionální elektrický pohon se silou 1000 N pro dvoucestné a třícestné regulační ventily IMI. Automaticky detekuje zdvih ventilu, krytí IP54. Více informací

  • Dostupnost

    Na objednávku

  • Není skladem
Ceníková cena 27 425 Kč
Cena bez DPH 19 265 Kč
Cena s DPH 21 % 23 311 Kč
− +

Parametry a katalogy

Krytí IP IP 54
Napájení 230 VAC
Ovládání 3-bodové
Síla zdvihu 1000 N
Teplota 0...60°C
Výstupní signál 8 mA
Zdvih 20 mm
Hmotnost 2.50 kg

Datový list CZ ke stažení

Stáhnout PDF

IMI TA TA-MC100 je elektrický regulační pohon se silou 1000 N určený pro proporcionální nebo třípolohovou regulaci. Montuje se na dvoucestné a třícestné regulační ventily IMI a pracuje s napájecím napětím 230 VAC. Pohon přijímá řídicí signál 0(2)–10 VDC nebo 0(4)–20 mA a po montáži automaticky změří a přizpůsobí zdvih připojeného ventilu.

Kde pohon TA-MC100 využijete

Pohon se montuje na regulační ventily IMI v otopných, chladicích a klimatizačních systémech budov. Typické nasazení zahrnuje vzduchové jednotky, deskové výměníky tepla, fancoily a soustavy dálkového zásobování teplem, kde je vyžadována přesná plynulá regulace průtoku média. Pohon je konstruován pro vnitřní instalace; pro venkovní použití doporučujeme konzultovat vhodnost s IMI.

Automatická adaptace zdvihu pohonu TA-MC100
Schéma zapojení a nastavení pohonu IMI TA TA-MC100

Proporcionální i třípolohová regulace

Pohon TA-MC100 pracuje ve dvou provozních režimech: v plynulé proporcionální regulaci nebo v třípolohovém (3-bodovém) ovládání. Hystereze je volitelná 0,15 nebo 0,5 V, rychlost přestavování lze nastavit na 1,9; 4; 9 nebo 12 s/mm podle požadavků řídicí smyčky. Směr řídicího signálu a počáteční bod se nastavují mikrospínači přímo na desce pohonu. Pohon disponuje rovněž výstupním signálem 0–10 VDC (max. 8 mA) pro zpětnou vazbu do nadřazeného řídicího systému.

Technické parametry:

  • Napájecí napětí: 230 VAC +6 %/−10 %, 50–60 Hz
  • Elektrický příkon: 12 VA
  • Vstupní signál: 0(2)–10 VDC (Ri přibližně 77 kΩ), 0(4)–20 mA (Ri přibližně 510 Ω), 3-bodový
  • Výstupní signál: 0–10 VDC, max. 8 mA (min. zátěž 1,2 kΩ)
  • Uzavírací síla: 1000 N
  • Zdvih: max. 20 mm (automatická detekce a adaptace)
  • Rychlost přestavování: 1,9 / 4 / 9 / 12 s/mm (volitelné)
  • Hystereze: 0,15 nebo 0,5 V
  • Teplota okolí: 0–60 °C
  • Třída krytí: IP54 (standardní), IP65 (volitelné provedení)
  • Třída ochrany: II (podle EN 60730)
  • Pracovní režim: S3-50 % ED c/h 1200 (EN 60034-1)
  • Hmotnost: 2,5 kg

Časté dotazy

Pohon TA-MC100 je konstruován pro dvoucestné a třícestné regulační ventily IMI (řada TA / IMI Hydronic Engineering). U některých typů ventilů může být vyžadován montážní adaptér – příslušné informace najdete v katalogových listech konkrétních regulačních ventilů.

Pohon disponuje automatickou detekcí a adaptací zdvihu. Po prvním spuštění projede pohon celý rozsah ventilu, změří zdvih a sám se nastaví na správné koncové polohy. Ruční kalibrace není potřeba a pohon je zároveň chráněn před přetížením v krajních polohách.

Pohon akceptuje analogové vstupní signály 0(2)–10 VDC (vstupní odpor přibližně 77 kΩ) nebo 0(4)–20 mA (vstupní odpor přibližně 510 Ω), případně třípolohový (3-bodový) řídicí signál. Směr řídicího signálu a počáteční bod jsou nastavitelné mikrospínači přímo na desce pohonu.

Pohon je primárně určen pro vnitřní instalace (standardní krytí IP54). Pro prostředí s vyšší vlhkostí nebo venkovní použití je k dispozici verze IP65 – objednací číslo doplňte příponou „IP" (např. 61 100-002IP). Venkovní nasazení doporučujeme předem konzultovat s IMI. V chladicích systémech, kde hrozí kondenzace, je nutné izolovat ventily i potrubí.

Pohon je vybaven chráněným ručním kolečkem s automatickým odpojením pohonu. Přestavení ventilu je tak možné bez rizika poškození mechanismu. Pohon automaticky rozpozná přepnutí do ručního režimu a na svorce R předává odpovídající výstupní signál (při napájení 230 VAC: 24 VDC, max. 35 mA).
